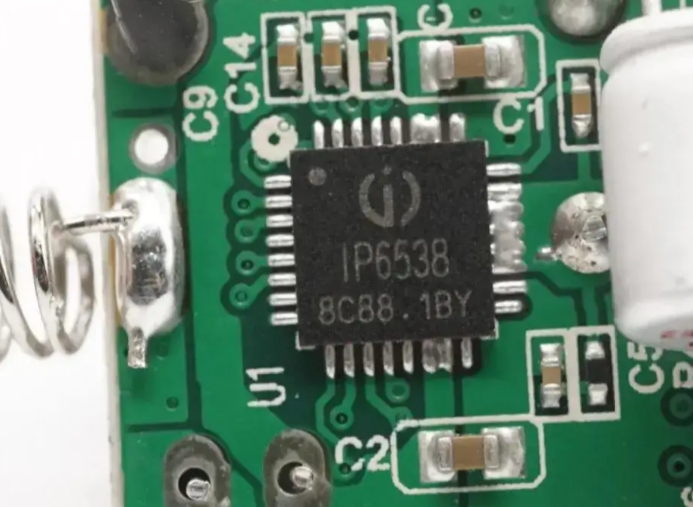

当你插上车充，手机屏幕亮起“快速充电”的字样时，你可曾想过，这丝滑的体验背后，是怎样一颗“心脏”在默默工作？这颗心脏，就是车充里的电源管理芯片（PMIC）。它早已超越传统“供电”的范畴，成为了一场集安全、效率、智能与成本于一身的微型“智芯”战争。今天，我们不谈深奥的原理图，就从四个最贴近使用痛点的视角，拆解这颗“心脏”的设计与应用密码。

视角一：安全的守护神——不是“可用”，而是“敢用”

车载环境，堪称电源芯片的“压力测试场”。夏季暴晒下的车内高温、发动机舱的电磁干扰、车辆启动时的电压浪涌（俗称“抛负载”）……任何一个疏忽，轻则烧毁芯片、损坏设备，重则可能引发安全隐患。

设计的第一要务，是建立坚固的“安全壁垒”。

这不仅仅是内置过压、过流、过温、短路保护那么简单。优秀的车充芯片，会采用多重保护机制并联设计。例如，针对汽车启动时可能出现的24V甚至更高的瞬态电压尖峰，芯片输入端必须具备宽范围、高耐压的输入能力（如支持9V至36V宽电压输入），并配合瞬态电压抑制器（TVS）和高效的钳位电路，确保“海啸”般的浪涌到来时，芯片依然稳如磐石。

更进阶的安全，在于热管理的未雨绸缪。芯片内部会集成精确的温度传感器，实时监测结温。一旦检测到过热风险，不会粗暴地直接关断输出（这可能导致设备反复重启），而是智能地线性降低输出电流或电压，在保障持续供电的同时，将温度控制在安全阈值内。这种“温柔的限制”，远比“粗暴的断电”更能保护设备和用户体验。

应用的关键，在于理解整机的“安全边界”。 设计者不能仅看芯片规格书上的“理论安全值”，必须结合车充外壳的散热能力、PCB板的布局、元器件的选型（如使用汽车级的电容和电感），进行系统的热仿真和实测。选择芯片时，AEC-Q100车规认证是一个重要的准入门槛，它意味着芯片经历了严苛的温度、湿度、机械冲击和寿命测试，为“敢用”提供了基础信任状。

视角二：协议的“外交官”——从握手到畅聊

如今，手机快充协议“群雄割据”：PD3.0/3.1、QC4+、华为SCP/FCP、OPPO VOOC、vivo FlashCharge……用户只关心“能不能快充”，而车充芯片的使命，是成为精通多国语言的“外交官”，能与各种设备顺畅“握手”并达成最高效的“供电协议”。

设计的核心，是协议识别的广度与智能。

早期简单的“诱骗芯片”已无法满足需求。现代主流的车充电源管理芯片，往往集成了可编程的协议识别内核，或通过外挂一颗专用的协议芯片（如英集芯、智融、伟诠等方案），实现 “一芯多协” 。其工作流程犹如一场精密的对话：设备接入后，芯片通过CC/D+ D-等数据线进行通信，快速识别设备类型和支持的协议，然后自动协商至双方都支持的最高功率档位。

更重要的是 “动态协商”能力。在充电过程中，芯片会持续监测电池状态和温度，动态调整电压和电流（如PD协议中的PPS），实现更精准、更低温的充电，保护电池健康。这意味着，芯片不仅要“认识”协议，还要“理解”充电过程的动态需求。

应用的智慧，在于取舍与聚焦。 对于主打性价比的车型，或许重点支持市场占有率最高的PD和QC协议即可覆盖大部分用户。而对于高端或品牌定制车型，则需要针对目标用户群的主力手机品牌，深度适配其私有协议。同时，芯片的协议库必须支持固件升级（OTA），以备未来新协议的出现，延长产品生命周期。

视角三：成本的“精算师”——每一分钱都花在刀刃上

在竞争激烈的车充市场，成本控制是生存线。但“降本”不等于“减质”，而是在保证核心性能和安全的前提下，进行系统级的优化。

设计的艺术，在于高集成度与外围精简。

一颗优秀的车充PMIC，会尽可能将同步整流MOSFET、协议控制器、电压电流监控、保护电路等模块集成到单颗芯片中。这种高集成度方案（All-in-One）虽然芯片本身单价可能略高，但它极大地简化了外围电路，减少了PCB面积和被动元器件（如电阻、电容、电感）的数量，降低了整体BOM（物料清单）成本和生产组装难度，可靠性也更高。

另一条路径是灵活的方案选型金字塔。针对不同功率等级（如20W、30W、65W、100W+）和功能定位（基础快充、多口智能分配、带屏幕显示），市场上有从初级到高端的完整芯片方案链。设计者需要精准定位产品，避免“小马拉大车”的性能浪费，或“大材小用”的成本溢出。

应用的策略，是全局视角下的价值工程。 例如，通过优化PCB布局减少层数，选用性价比更高的国产车规级电容和电感，在非关键信号路径上使用精度稍低但成本更优的电阻等。同时，测试与认证成本也应纳入考量。选择市场验证成熟、资料开放、技术支持完善的芯片方案，能显著降低开发周期和潜在的整改风险，这本身也是一种隐形的成本节约。

视角四：散热的“建筑师”——于方寸间构筑“清凉”

随着车充功率向65W、100W甚至更高迈进，散热成为了性能发挥的最终瓶颈。再高的转换效率（如95%以上），在数瓦至十几瓦的功耗面前，若散热不佳，也会导致芯片过热降频，快充名存实亡。

设计的物理基础，是高效的能源转换与热分布。

芯片本身的转换效率是发热的根源。采用同步整流技术和低Rds(on)的开关管，可以最大限度地减少开关损耗和导通损耗，从源头降低发热。此外，芯片的封装形式至关重要。采用底部带散热焊盘（Exposed Pad）的封装，并推荐在PCB设计时将芯片底部焊盘连接到大面积铺铜，通过过孔阵列导热至其他层或金属外壳，这是最有效的“导热高速公路”。

应用的实现，是系统级的散热架构。

这需要芯片设计者与整机结构工程师紧密协作。在PCB布局上，功率电感、MOSFET等发热大户应与芯片保持一定距离，避免热聚集，并考虑空气流动方向。对于大功率车充，必须采用金属外壳（如铝合金），并利用导热硅胶垫将芯片、电感等主要热源的热量传导至外壳，将整个外壳变为散热器。一些高端设计还会在内部加入导热凝胶或均热板，进一步提升热扩散的均匀性。

更智能的做法，是让芯片参与散热管理。如前所述，通过内部温度传感器实现动态功率调整，在检测到外壳温度过高时（例如夏季车内暴晒后），自动限制最大输出功率，待散热条件改善后再恢复。这种“性能随温而变”的策略，确保了极端环境下依然安全可靠。

结语

车充电源管理芯片，这个方寸之间的器件，早已不再是简单的电压转换器。它是安全底线的捍卫者、快充生态的连接者、成本效益的平衡者、热能管理的建筑师。它的设计，是一场贯穿电气、热学、通信协议和供应链管理的系统工程；它的应用，则是对用户真实场景和痛点的深度洞察与响应。

下一次当你享受车载快速充电的便利时，或许会对这颗隐藏在插头背后的“智芯”多一份理解。它正以沉默而高效的运行，重新定义着我们与移动设备在路途中的能量关系。而这场关于更安全、更快速、更智能、更经济的“芯”竞赛，仍在不断加速，驶向未来。
