电源同步整流电路原理
返回列表 来源: 发布日期: 2026-04-07

你可能也遇到过这种“看起来很小、但总让效率掉一截”的细节:同样是把交流变成直流,为什么有的电源发热更低、损耗更少、输出更稳?问题往往不在“电能有没有变过来”,而在“怎么变过来”。

同步整流电路,正是把整流这件事从“被动导通”变成“主动控制”。它不只是一个更换器件的方案,更像是一套围绕效率、损耗与电能质量展开的系统性设计。

下面我们从概念、原理、控制策略、优缺点,到典型应用,把同步整流电路讲清楚。


一、先把概念讲透:同步整流到底“同步”了什么?

同步整流是一种电力变换技术,用于将交流电转换为直流电。传统整流常用二极管,但二极管的导通特性相对固定,容易带来导通压降与损耗,也可能引入谐波导致功率因数下降。

同步整流的关键变化在于:用可控的开关器件(如MOSFET、IGBT等)代替传统二极管,并通过控制电路精确控制导通与关断时机,让“整流动作”与输入交流电的状态、以及输出负载的需求保持同步。

换句话说,整流不再是“电压一到就自己导通”,而是“我判断到该导通时才导通,该关断时就关断”。


二、同步整流为什么重要:效率、损耗、功率因数三件事

同步整流在电力系统中被反复采用,主要是因为它对电源系统最敏感的三项指标有直接帮助。

1)提高能量转换效率

传统二极管整流存在较大的导通压降与开关时损耗,能量转换效率会被拉低。同步整流使用可控开关器件,能够实现更低的导通压降并降低相关损耗,因此在对效率要求高的场景里价值非常明显,比如电动车辆、太阳能发电系统等。

2)减少能源损耗

损耗的本质是“本该送到负载的能量,被浪费在器件上”。同步整流通过减少导通压降与不必要的能量损耗,可以有效降低浪费,提高能源利用效率,这对于节能与系统热设计都很关键。

3)改善功率因数

传统二极管整流可能引入谐波,功率因数因此下降。同步整流通过精确控制开关器件导通与关断时机,减少谐波分量,从而改善功率因数。在工业电力系统、公共电网等大容量负载场景,这一项往往不是“可选优化”,而是“必须达标”。


三、原理拆解:同步整流电路是怎样“把交流变直流”的?

同步整流电路本质上由功率半导体器件、控制电路以及滤波电路构成。它不是单一器件的替换,而是“检测—控制—整流—滤波”的闭环逻辑。

1)输入交流电采样 / 输入电压检测

系统对输入交流电进行采样或检测,获取电压、电流等参数,至少要能判断输入的极性与幅值,为后续开关动作提供依据。

2)开关器件控制(核心动作)

控制电路根据采样数据与控制策略,驱动MOSFET、IGBT等功率器件进行导通或截止。控制的关键在“时机”:什么时候该让电流通过,什么时候必须阻断,以避免损耗与不良电能质量。

3)同步整流过程:导通与截止对应半周切换

同步整流电路在工作方式上可以概括为两段:

  • 导通阶段:当输入信号处于正半周时,功率半导体器件导通,允许电流通过,完成整流传输。

  • 截止阶段:当输入信号处于负半周时,功率半导体器件关闭,阻断电流通过,避免反向电流带来损失。

4)滤波与稳压:把“直流”变得更像直流

整流后的电压仍然会有纹波。通过滤波电路平滑输出、去除纹波,并维持稳定的输出电压,让最终直流更适合负载使用。

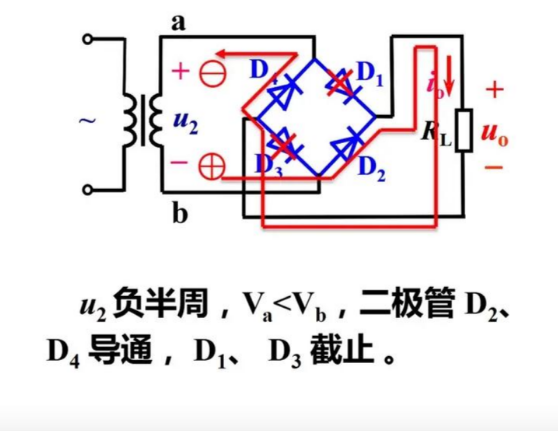

电源同步整流电路原理


四、控制策略怎么选:定时控制 vs 同步控制

同步整流好不好用,很大程度取决于控制策略。

1)定时控制策略

按预设固定时间间隔控制开关器件的导通与关断。优点是实现简单、逻辑直接;但遇到负载变化较大时不够灵活,容易出现“时机不完全贴合需求”的情况,进而影响效率与稳定性。

2)同步控制策略

根据输出负载需求实时调整开关器件的导通与关断时机。做法上通常需要监测输出负载的电压、电流,并与采样到的输入交流电进行比较,从而实现更精确的同步控制。它的适应性与稳定性更好,也更能把同步整流“降低损耗、提高性能”的价值发挥出来。

如果把电源系统比作一个不断变化的交通路口:

定时控制像固定红绿灯周期;同步控制更像根据车流实时调节。负载变化越明显,后者优势越容易被看见。


五、同步整流电路的优缺点:别只盯着“效率更高”

优点很明确:

  • 效率更高:相较传统二极管整流,能量损耗更少。

  • 精确控制:通过控制电路准确驱动功率开关,提高电能转换的精度与稳定性。

  • 输出质量更好:配合滤波设计可减小输出波形纹波,提高直流输出质量。

但缺点也真实存在:

  • 成本更高:需要额外的功率半导体器件与控制电路,整体成本通常高于传统方案。

  • 复杂性增加:控制电路设计与调试更复杂,对工程实现要求更高。

  • 可能存在开关损耗:功率器件在导通与截止过程中会产生一定开关损耗,若控制策略与器件选择不匹配,效率提升可能被折扣。

同步整流不是“装上就赢”,它更像一套系统工程:器件、控制、滤波、负载工况要一起看。


六、应用落地:为什么这些领域特别需要同步整流?

从材料中可以看到,同步整流与同步整流电路被广泛应用于电力电子设备、电动车辆、太阳能发电系统等领域;在更具体的电路/系统层面,又常见于各类电源和变换器中,例如:

  • 变频空调和逆变器:提高直流电源转换效率、减少功耗并改善系统性能。

  • 直流电源系统:有效整流交流信号,提供稳定直流输出。

  • 光伏逆变器:提高光伏电池组件的能量转换效率和输出质量。

  • 高频变换器:满足高效率、高频率的电能转换需求。

这些场景有一个共同点:对效率、热、体积、电能质量的要求更苛刻。传统整流“能用”不够,“用得省、用得稳、用得干净”才是关键。


写在最后:理解同步整流,就是理解电源效率的“细节战争”

同步整流把整流从“器件特性决定一切”,推进到“控制策略决定上限”。它用可控开关器件替代传统二极管,通过采样、控制与滤波,把交流到直流的转换做得更高效、更节能,也更有机会把功率因数与输出质量一起拉起来。

如果你正在做电源系统选型、变换器效率优化、或是逆变与光伏相关的电能转换设计,不妨回头看看:你的损耗,是不是就藏在整流这一步的“导通时机”里?

你更想继续深入哪一块:同步控制策略的实现逻辑,还是同步整流在逆变器/光伏系统中的典型落点?
