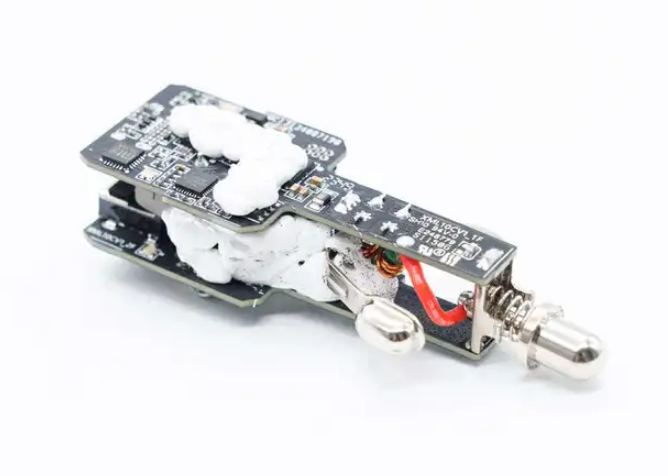

差别往往不在接口长什么样，而在里面那颗最关键的“心脏”——降压芯片。

围绕“车载充电器降压芯片是什么类型”这个问题，如果用英集芯 IP6520_Q1做一个具象答案，你会发现它指向的并不是“普通DC-DC”四个字，而是一类更具体、更系统的芯片形态：面向车载快充应用的车规级、同步开关型DC-DC降压SoC，并且把快充协议识别也一并集成进来。

下面就从IP6520_Q1展开，说清楚这种车载降压芯片的技术特点，以及它为什么能成为车载USB Type-C PD充电器的核心器件。

先把问题说透：车载充电器的降压芯片，到底“是什么类型”？

从IP6520_Q1的定位与能力看，它至少同时满足三层“类型”特征：

• DC-DC降压（Buck）芯片：把车上的输入电压降到手机/电脑需要的输出电压

• 同步开关降压：芯片内置同步开关降压转换器，并且“内置功率MOS”，属于高集成方案

• 车规级快充SoC：不仅负责降压，还集成协议识别/协商模块，面向USB Type-C PD车载充电器场景

这也解释了一个现象：在车载快充领域，你看到的“输出档位”“协议兼容”“温度稳定性”“保护机制”，很多并不是靠外围堆料堆出来的，而是芯片类型决定的能力边界。

为什么车载场景更需要“车规级同步降压 + 协议SoC”？

车上电源环境的挑战，主要来自三个方向：

1）输入电压并不“老实”

12V燃油车、24V系统都要兼容，电压波动也更常见。IP6520_Q1给出的输入电压范围是7.3V~29.5V（文中也提到7.1V至32V范围的描述），本质就是为车载供电系统准备的“宽输入”。

2）温度与环境更苛刻

车内暴晒、冬季冷启动、长途持续高负载，都要求芯片在极端温度下仍能稳定工作。IP6520_Q1符合AEC-Q100 Grade 2，并标注可在-40℃~+105℃范围内保持稳定性与耐用性，这就是“车规级”与消费级芯片很难等同看待的地方。

3）用户端设备越来越复杂

从iPhone、三星到笔记本、Switch、移动电源，各家的快充协议、需求电压都不同。单靠一个“固定5V输出”的方案，很快就会被体验淘汰。

所以车载充电器里的降压芯片，如果只是“能降压”，远远不够；它必须同时具备协议协商、动态输出、保护与稳定性。IP6520_Q1这类芯片，就是在这种需求下形成的典型代表。

技术特点一：宽输入 + 可调输出，适配12V/24V车系统

IP6520_Q1的输入电压范围覆盖7.3V~29.5V，面向车载12V与24V系统供电都有空间。

输出侧则是3V~12V可调，并列举了常见组合：5V/3A、9V/3A、12V/1.67A等。对车载Type-C PD充电器来说，这些档位意味着它能和设备“谈得拢”。

更关键的是效率。材料中给出：在24V输入、5V/3A输出条件下，板端转换效率可达93.8%。这不是一个孤立数字，它直接决定两件事：

• 同样功率下发热更小，更不容易因为温升而降功率

• 在点烟器这种空间紧、散热差的结构里，更容易做出“长期稳定”的体验

材料还举了设备侧效果：给iPhone 15系列充电可输出27W，为三星Galaxy S24提供25W快充。这种“能落到真实设备”的描述，恰好说明它的输出档位与协议并不是纸面支持。

技术特点二：协议覆盖广，PPS让输出更“细腻”

车载快充里最烦的一类问题叫“兼容性”：你觉得自己做了PD，但对方要PPS；你支持QC，但手机偏偏握手到别的档位；或者能快充，但不稳定、反复协商。

IP6520_Q1集成的协议覆盖包括：USB PD2.0/PD3.0（含PPS）、QC2.0/3.0/3+、华为FCP/SCP、三星AFC、苹果BC1.2等。对一颗车载降压芯片来说，这就是它“类型”的第二个标签：不仅是电源芯片，也是快充协议SoC。

PPS在这里尤其值得单独拎出来。材料给出的PPS能力是3V至11V电压调节，步进精度20mV。这个精度意味着输出不只是“5/9/12”三档跳，而是可以更贴近设备在不同阶段对电压电流的最优需求。

更实际一点说：当设备需要在较细的电压范围内调整，以兼顾功率与温度时，PPS让协商变得更顺滑。材料也点出“可匹配笔记本电脑等设备的充电需求”，这也是为什么车载Type-C口越来越强调PPS能力。

此外，材料还举例：检测到设备支持华为高压SCP时，芯片可输出10V/2.5A模式，用以提升充电效率。对用户而言，这就是“插上就快”的体验；对工程师而言，这是协议识别与电源输出协同工作的结果。

技术特点三：动态输出机制（CV/CC）+ 线补，让“长线也稳”

车载充电器很常见的一幕是：线一长、手机一满载、车一颠簸，电压掉下去，充电功率就开始忽上忽下。

IP6520_Q1采用CV（恒压）/CC（恒流）双模式切换：

• 输出电流小于设定值时进入CV模式保持电压稳定

• 当电流超限时切换为CC模式

这意味着它不仅能“给电”，还能在负载变化时把输出稳定在合理区间，避免某些极端情况下电压塌陷或电流冲击。

材料中还提到线补功能：可随电流增大适当提升输出电压（50mV/A至60mV/A），补偿线材电阻导致的电压降，并举了车载导航仪供电的例子——即使使用较长线材仍能保持较好的输出电压稳定性。

这类细节其实很“车载”：手机可能在中控台，充电器在点烟器；线缆绕来绕去，阻抗上去是常态。能不能把“线损”考虑进控制策略，往往决定了体感是“稳”还是“飘”。

技术特点四：多重保护 + 车规认证，解决“长期用、放心用”

车载不是桌面，过压、欠压、短路、过温、静电、电磁干扰都更复杂。一颗合格的车载降压芯片，必须把“保护”当成基础能力。

IP6520_Q1集成的保护机制包括：输入过压、欠压、输出过流、短路、过温，以及DP/DM/CC过压防护，并具备过热关断与自动恢复功能。

同时材料给出两个关键耐受指标：

• CC引脚耐压达30V

• ESD防护等级为4KV

再加上AEC-Q100 Grade 2与-40℃~+105℃温度范围，这些信息组合在一起，就是车规级芯片与普通方案的分野：不是“能跑一次”，而是“能在长期复杂工况里跑得稳”。

技术特点五：集成度高，外围更简，适合点烟器这种空间受限结构

很多人以为车载充电器做难，是因为功率大；但现实里更常见的难点是：体积小、散热差、空间紧，还要成本可控。

IP6520_Q1采用全集成SoC架构，把同步降压控制器、功率MOS管及协议识别模块集成于单芯片中，外围元件较少，有助于降低BOM成本。

封装方面，材料提到ESOP8/ESOP8L，体积小巧，便于PCB布局，适合空间受限的设计，例如车载点烟器。

这也是它“芯片类型”的第三个关键词：高集成。对于量产产品来说，高集成不仅省空间，还意味着一致性更容易保证。

再补一刀：协议识别怎么让“插上就对”变成现实？

材料里有一个非常工程化但很能打动用户的点：

芯片通过CC1/CC2或DP/DM引脚自动识别设备协议，支持Type-C接口正反插。

并且给出具体设备例子：连接任天堂Switch时可切换至15V/1.2A输出模式；给小米移动电源充电时自动匹配9V/2A快充档位。

这就是车载快充的理想状态：你不用懂协议，芯片替你协商；你不用手动切档，系统自动匹配。所谓“体验”，很多时候就是把这些复杂度吞进芯片里。

写到这里，答案就很明确了

如果你问“车载充电器降压芯片是什么类型”，用IP6520_Q1来回答，就是：

• 它是车规级DC-DC降压（Buck）芯片

• 采用同步开关降压，并内置功率MOS，偏高效率、低外围的集成方案

• 更进一步，它还是把USB PD（含PPS）及多协议识别集成在一起的快充SoC

• 面向车载宽输入、极端温度、复杂环境与多设备兼容性需求而设计

也正因为这种“类型”决定的能力组合，它才能在36W车载USB Type-C PD充电器里，把效率、兼容、稳定和安全同时拉起来。

你更在意车载充电器的哪一点：协议兼容、长线稳压、还是高温不降速？
