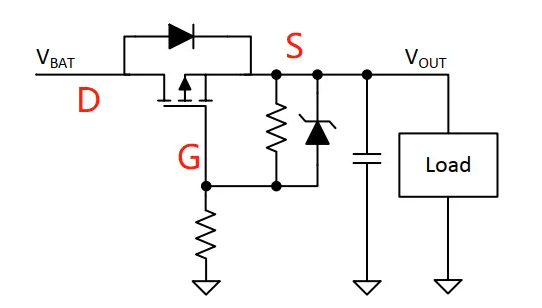

当电源的输出电压不断探底至1.8V，而电流却飙升到数十安培时，一个曾经不起眼的损耗点便成了效率的“致命伤”——整流二极管上的压降。传统肖特基二极管那0.6V左右的导通压降，在低压大电流下，足以吞噬掉可观的输出功率。于是，用低导通电阻的功率MOSFET取代二极管，成为了必然选择。

但这引入了一个核心挑战：MOSFET需要驱动，而二极管不用。这个“如何驱动”的问题，直接分化出了同步整流的两种技术路径：外驱与自驱。它们如同电源设计中的两种管理哲学，各有疆场。

外驱：中央集权的“精准调度”

外驱，即利用原边（一次侧）的驱动信号，来控制副边（二次侧）整流MOS管的开关。这是一种“自上而下”的集中控制模式。

它的最大优势是时序的绝对可控。信号来自原边控制器，工程师可以像编排乐章一样，精细设定死区时间，甚至逼近零死区。例如，在单端正激谐振复位电路中，副边续流管可直接由原边信号驱动。更复杂的方案中，可用两个独立信号（如OUT1和OUT2）分别指挥整流管和续流管。通过精密设计，能让两个MOS管在死区时间内同时导通、共同续流，从而完全避开电流流经它们内部体二极管的路徑，根除由此带来的额外损耗。

这种方式的逻辑清晰，尤其适合实现复杂同步。在一些高端数字电源方案里，比如采用NXP MC56F82748等数字控制器的半桥谐振架构，二次侧的同步整流信号严格追随一次侧开关动作，实现完全同步。数字控制器能实时计算负载需求，动态优化开关时序，让效率在各种工况下都逼近极限。

当然，外驱的“代价”是增加的复杂度。它需要额外的信号隔离与驱动电路，这不仅推高了成本，也对PCB布局和系统可靠性提出了严苛考验。因此，外驱常见于对效率、功率密度有极致追求的中高功率领域，如服务器电源、通信基站电源。

自驱：分布式智能的“本地感知”

与外驱的中央控制不同，自驱方式让同步整流MOS管自己学会“看时机”开关。它通过检测MOS管自身的源漏极电压（Vds）来实现控制，是一种“自下而上”的分布式智能。

其原理巧妙而直观：当原边开关管关断，能量传递至副边时，同步整流MOS管的漏极电压会高于源极（体二极管正偏）。控制IC一旦检测到这个电压差反转，便立刻驱动MOS管导通，替代体二极管进行低阻整流。当原边开关管再次开通，电压极性反转，IC检测到后立即关断驱动。

自驱的突出优点是电路简单、成本低。通常只需一颗专用控制IC和少量外围元件，无需从原边引复杂的隔离信号，设计简洁，尤其受反激式拓扑青睐。

但自驱的软肋在于其“感知”易受干扰。原边开关管关断时，变压器漏感与寄生电容产生的高频振荡，会耦合到副边，导致检测电压出现剧烈振铃。若振铃在控制IC的“消隐时间”（最小导通时间）内未能平息，就可能被误判为关断信号，致使MOS管提前关断。一旦误关断，电流将流经压降高达0.7V以上的体二极管，效率骤降，MOS管迅速发烫，这是调试中的常见噩梦。

解决之道在于“净化”检测环境。工程师需从源头削减振荡：优化变压器设计以减小漏感，调整原边MOS管并联电容或RCD吸收回路参数，以加速振荡衰减。同时，PCB布局生死攸关，电压采样走线必须极短，采用单点接地，远离噪声源。

抉择之道：场景定义最优解

那么，设计中该如何取舍？

面对低压大电流的严苛场景，例如为数据中心GPU或高端处理器供电的DC/DC变换器，每一毫瓦损耗都至关重要。此时，外驱方式凭借其精准时序和可控死区，能最大化压榨效率，往往是首选。它让电流始终行走在低阻的MOS通道上。

而在成本敏感、功率适中的消费电子领域，如手机快充、LED驱动，自驱方式则以高性价比和简洁性胜出。随着控制IC抗干扰能力提升，配合优秀设计，自驱电路同样能满足严格的能效标准。

无论选择哪条路，MOS管内部的体二极管都是一个无法抹去的存在。它既是驱动失误时的“安全阀”，其反向恢复特性也影响着噪声与EMI。优秀的驱动设计，目标就是让这个体二极管在绝大部分时间里“休假”。

同步整流的驱动，是一场效率、成本、复杂性与可靠性的精密博弈。外驱以控制复杂度兑换极致性能，自驱以设计智慧实现简约高效。理解这背后的电路哲学与设计权衡，才能为你的电源产品赋予最强劲、最合适的“整流之心”。

在通往更高效率的征程上，驱动技术的每一点精进，都在挑战物理的极限。你在实际项目中，更倾向于使用外驱还是自驱？又遇到过哪些棘手的驱动问题？欢迎在评论区分享你的经验与见解。
