把 12V 变 5V、把 24V 变 3.3V，这事听起来像一句话：电压降下来了。

但你只要真做过一次电源板，就会发现问题不在“能不能降”，而在“降得稳不稳、烫不烫、效率能不能过关”。

很多人刚入门最容易被一句话带跑偏：降压就是把多余电压消耗掉。

这句话放在线性稳压器时代还说得通，放在 DC-DC 降压电路（Buck 变换器）上就不对了——Buck 不是“烧掉电压差”，而是用更聪明的方式搬运能量，用时间比例“拼”出你想要的输出电压。

这篇就围绕一个核心问题讲清楚：Buck 的输出电压为什么能降下来、又为什么能稳住，并且为什么它能比线性稳压高效得多（也是很多 DC-DC转换器IC 的基础工作机制）。

一、先把“降压”这件事讲透：线性稳压器到底输在哪

如果你用线性稳压器把高电压降到低电压，本质动作只有一个：让串联调整元件持续承受输入与输出之间的电压差，同时让负载电流从这个压降上流过去。

于是损耗也很直白：电压差越大、负载电流越大，调整元件上“吃掉”的能量就越多，而且这些能量最后只会以热的形式散掉。它不是偶发的，是持续的；不是“控制得不好”，而是机理决定的。

所以线性稳压的“降压”，更像是：把电压差变成热。

这也是为什么在高输入电压降到低输出电压的场景里，线性稳压器往往又烫又低效——不是你没做好，是它注定要这么做。

二、Buck 的降压逻辑换了一条路：它不消耗电压差，它切能量

Buck 之所以成为 DC-DC 降压电路的核心拓扑，关键在“开关”二字。

它不再让器件长期工作在“半导通”的尴尬区间去承受压降与电流；它让主动器件（通常是 MOSFET）在极短时间内只做两种动作：

• 要么完全导通：电阻很低、压降很小，损耗很小

• 要么完全截止：几乎没有电流，损耗同样很小

高效的根源就出在这里：Buck 通过高频、周期性的开关，把输入的连续电能“斩波”成离散脉冲，然后再通过储能元件把这些脉冲“平均”成稳定直流。

换句话说，Buck 的“降压”不是把电压差烧掉，而是用时间比例决定输出电压。

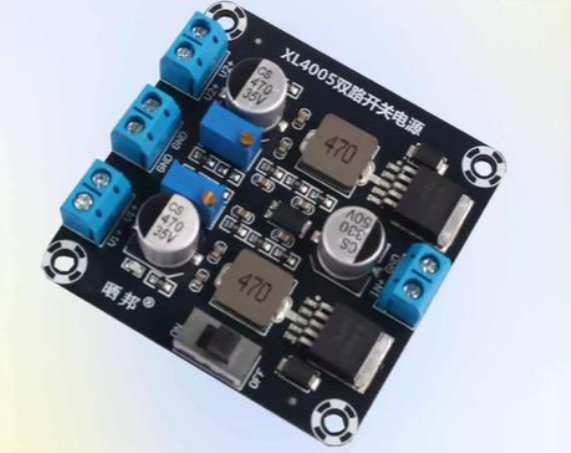

三、四个关键元件：电压怎么从“脉冲”变成“稳定直流”

一个基础 Buck 的高效“变压”，离不开四个元件的配合：

• 主动开关晶体管（负责斩波）

• 续流元件（开关关断时给电流一条路，比如二极管）

• 电感（储能、让电流连续）

• 电容（平滑输出电压）

它的运作可以拆成两个交替阶段，这两个阶段以很高的频率重复，构成完整的能量传递循环。

四、两个阶段看懂 Buck：电感在“存”和“放”，电容在“托底”

阶段 1：开关导通（能量进入系统）

当主动开关导通，输入电压被施加到电感与负载一侧。因为输入电压高于目标输出，电感两端出现正向电压差，电感电流开始逐渐、线性上升。

这个阶段里发生了三件事：

• 电感电流上升，电感把能量以磁场形式“存起来”

• 一部分能量直接供给负载

• 输出电容被充电，为后续“托底”做准备

此时续流元件反向阻断，不参与导电。

阶段 2：开关关断（能量继续供给负载）

当开关关断，输入端与负载断开。但电感电流不能瞬间变为零，它会维持原方向。为了让电流“有路可走”，电感两端电压极性反转，形成负电压，续流元件因此被正向偏置并导通，给电感电流提供闭合回路。

这个阶段里：

• 电感释放前一阶段存下的磁能，继续给负载供电

• 电感电流逐渐、线性下降

• 输出电容在开关断开的间隙维持输出电压的平滑与稳定

把 Buck 想成“电压变换器”不如想成“能量搬运工”：开关决定节拍，电感负责让电流连续，电容负责把电压纹波压下去。

五、决定输出电压的关键：占空比与“伏秒平衡”

Buck 最关键的控制量不是“让压降变小”，而是“让导通时间占比”变成你需要的比例。

这个比例叫占空比：一个开关周期里，开关导通时间占整个周期的份额。

在稳定工作状态下，电感有一个核心约束：一个周期内电感两端电压的“伏秒积”必须平衡，才能保证电感电流的平均值不漂移。直白说就是：

• 导通阶段电感吸收的正向伏秒积

必须等于

• 关断阶段电感释放的负向伏秒积

这个时间平衡，建立了输出电压与输入电压之间“与占空比成正比”的关系。控制器只要调占空比，就能调输出电压。

比如把导通时间设为周期的一半，那么输出电压理论上就会稳定在输入电压的一半。

这就是“DC-DC降压电路输出电压怎么定”的核心：输出电压不是被消耗出来的，而是被时间比例平均出来的。

六、为什么效率仍然达不到 100%：损耗从“持续热耗”变成“非理想代价”

Buck 避开了线性稳压那种必然的持续热耗散，但它由非理想元件构成，损耗仍然存在，只是来源变了：

1）导通损耗

即使开关元件与续流元件导通时也有微小电阻，电流流过会发热。这部分损耗与电流的平方、以及导通时间成正比。

2）开关损耗

发生在导通与关断转换的极短瞬间。因为这段时间电压与电流可能同时不为零，会产生瞬时功率损耗，并且与开关频率成正比——频率越高，开关损耗越明显。

3）储能元件损耗

电感线圈电阻带来铜损；磁芯反复磁化和去磁带来铁损。

你会发现：Buck 的效率问题不再是“压差决定一切”，而更像是“器件与频率的综合权衡”。这也是为什么开关电源设计看起来更复杂，但一旦做对，收益巨大。

七、进一步逼近高效率：同步降压为什么成了主流

当应用要求高电流输出、低电压输出时，续流二极管的固定压降会变得很扎眼：你再怎么优化，它都在那里“固定掉一截”。

现代设计于是引入同步降压拓扑：用一个低阻抗的第二个晶体管（同步整流管）替代续流二极管。

在开关关断的第二阶段，电感释放能量需要一条电流通路，同步整流管以更低的导通电阻提供这条通路，相比二极管的固定压降，它能显著降低关断阶段的传导损耗，把整体效率推得更高——这也是很多高性能 DC-DC转换器IC 走同步整流路线的直接原因。

八、把话说回“电压”：Buck 的输出为什么既能“降”，又能“稳”

如果把 Buck 的输出电压当成一个结果，它由三条链条共同支撑：

• 开关把输入能量切成受控比例的脉冲

• 电感把脉冲能量转换成更连续的电流，并在两个阶段间完成储能与释放

• 电容把电压纹波进一步平滑，让负载看到的是稳定直流

最后，控制器通过占空比把输出电压钉在目标值上。

所以 Buck 的“稳”，不是因为它“烧得更均匀”，而是因为它用时间域的能量传递与平均化，构建了一套可控的电压生成机制。

从线性稳压到 Buck，真正改变的不是“怎么降压”，而是“怎么对待能量”：一个选择持续消耗，一个选择高频切换与储能转移。理解了占空比与电感伏秒平衡，你就抓住了 DC-DC降压电路输出电压控制的核心。

如果你正在做 12V 转 5V、24V 转 3.3V 这类降压方案，欢迎在评论区写下你的输入/输出电压和负载电流；我也想看看，你卡在占空比、损耗，还是电感/电容的选择上。
