你是否想过，夜间探险的那束耀眼之光究竟如何诞生？

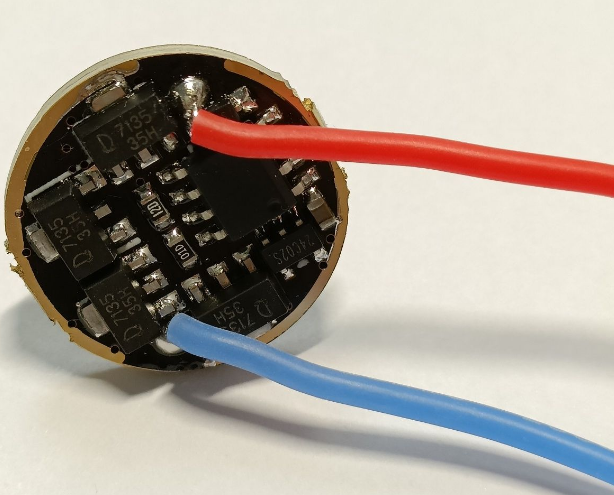

在户外探险、夜间巡检或应急抢修的关键时刻，一支稳定、高效的强光手电能带来无与伦比的安全感。作为一名热衷DIY的工程师，我最在意的不只是亮度，更是驱动电路的稳定与效率。今天，从工程师与DIY玩家的双重视角出发，我将剖析三种经典驱动方案的核心原理、元件选型与优化要点，帮助你在自制或升级手电时少走弯路。

一、自激式升压振荡驱动电路

这一方案适用于5～8颗高亮度LED、单节或双节电池供电的轻量化手电。核心拓扑是一对NPN晶体管（VT1、VT2）、储能电感L与反馈电容C1组成的自激振荡器。

• 工作原理

1. 上电瞬间，VT1受R1拉低基极，与C1的充放电特性配合，使VT1、VT2同时导通；

2. 电流经过L储能，自激振荡启动；

3. 随着C1电压累积，VT1截止，L上自感电动势反向，通过C1反馈再触发振荡；

4. 储能释放至LED，实现升压点亮。

• 设计要点

– 低DCR、高饱和电流的扁线电感，确保500mA以上储能；

– 反馈电容100nF–0.47µF，耐压25V~50V，决定振荡频率与纹波；

– 选用开关速度快的S8050、D882晶体管；

– 布局时开关节点走线最短，最小化环路面积以降低EMI。

二、电容限流＋串联限流电阻的多档切换驱动

面向4V铅酸电池与串联LED的充放电一体化方案，常见于内置指示灯、三档调光手电。

• 充电电路：限流电容1µF/400V限制100mA交流充电电流，1N4007整流，LED指示电池状态。

• 放电驱动：LED工作电压3V、电流30mA，三档开关通过不同电阻实现半亮/全亮。

• 设计要点：

– 低损耗陶瓷限流电容加熔断保护；

– ±5%高功率电阻（1W~2W），降低发热；

– 采用耐冲击贴片或旋钮开关；

– 防反向电流设计保护充电回路。

三、高功率LED恒流驱动方案

针对3W及以上大功率LED，单节1.2V Ni-MH电池直驱电流可达1.4–1.8A，效率约70%。核心元件：D882、并联1N5819肖特基、473独石电容及限流电阻。

• 工作原理：基极偏置限流，集电极串LED与肖特基二极管，滤波电容抑纹波；调节限流电阻可将电流降至1.0–1.3A。

• 设计要点：

– D882配3cm²以上铜片或铝基板散热；

– 并联肖特基降低恢复损耗；

– ≥3W限流电阻并留足PCB散热空间；

– 滤波电容0.1–0.47µF提升响应性能。

四、实用DIY制作与优化小贴士

• PCB布局：高频环路走线最短，减少EMI干扰

• 焊接工艺：晶体管与电感焊点坚固，避免过热损伤

• 元件选型：优选耐高温、低噪声贴片电感与电容

• 安全注意：断电后拆装高压部件，佩戴护目镜与绝缘手套

不同方案各有侧重：自激振荡兼顾续航与体积，限流设计平衡安全与成本，恒流方案追求极致亮度。选型时，务必结合电源类型、期望照度、散热能力与外形尺寸，做好元件选型与PCB布局。你还碰到过哪些有趣的手电驱动改造？欢迎在评论区分享思路，一起交流优化心得。
