单节锂电池充电管理需求日益增长，TP4056芯片凭借简单、经济的特性成为DIY爱好者首选。你是否也拿到那块“即插即用”模块，却被安装尺寸不符、温度检测缺失、充放电切换不灵敏等问题卡住设计进度？结合自己在多个项目中的调试经验，这篇文章将从模块应用常见痛点出发，深入剖析并给出从模块级到定制PCB电路的全阶段解决方案，帮你打造更可靠、精准、安全的锂电充电系统。

一、模块化应用的五大痛点

1. 安装与尺寸不匹配

• 市售模块多为通用排针设计，无法随意裁剪，放入小型或特殊外壳时难以固定；

• PCB与外壳支架缺少对齐孔位，需自行钻孔或加装支架，工作量大、易松动。

1. 温度检测缺失

• 标准模块通常将TEMP（1脚）接地，舍弃电池表面温度监测；

• 在极端温度下无法自动止充，存在安全隐患。

1. 充放电切换不智能

• 模块仅负责充电管理，不具备电池与负载间自动切换功能；

• USB插拔过程中容易出现瞬态断电或电流倒灌。

1. 充电电流与保护配置局限

• RPROG阻值固定，多数模块充电电流锁定在500mA或1A，缺乏灵活性；

• 裸电芯无保护板时，模块并未集成过充/过放保护电路。

1. 硬件开关机缺方案

• 标准模块无系统级硬关机功能；

• 若需断电必须额外添加机械开关或继电器，难以兼顾体积与寿命。

二、痛点对症下药：定制电路设计策略

1. 模块到PCB同板集成

• 在自制PCB上紧凑布局TP4056及外围元件，消除排针冗余；

• 四角开螺丝孔，配合壳体M2螺柱，实现“一板到底”固定；

• 利用SOP8散热片特性，顶层加厚散热铜箔，提升稳定性。

1. 温度检测电路对比与优化

2.1 基本分压（模块默认）—TEMP脚接地，无温度反馈；

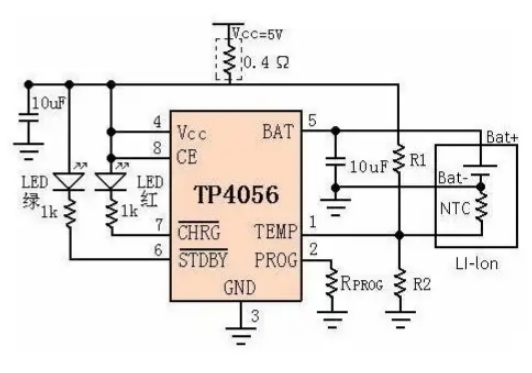

2.2 标准NTC分压—10KΩ/25℃ NTC＋同阻值精密电阻，45%–80%范围内自动控温；

2.3 NTC＋电容滤波—并联小电容串联电阻，滤除干扰，降低误停机风险；

2.4 选型建议—NTC和分压电阻精度2%，温度测量精度可达±0.5℃。

1. 自动供电切换原理与实现

• 参考TP4056手册MOS管切换电路：USB插入时Q3截止，切换到VCC_USB；拔出后Q3导通，恢复VCC_BAT供电；

• 推荐低RDS(on) P沟MOS（＜30mΩ）、肖特基D1及合适栅极驱动电阻。

1. 硬件开关机电路设计

• 引入按键自锁电路，Q1/Q2与MCU Power-On配合，长按上电、再长按关机；

• 优点：无机械触点磨损、体积小、寿命长；注意按键滤抖与信号走线。

三、定制化设计实战要点

1. PCB布局与散热

• 对准散热片焊盘，加厚铜箔；

• 大电流回路与模块区分开，避免热耦合；

• 温度传感器靠近电芯取点，保证测量精度。

1. RPROG设置与电流调节

• IBAT=1200/RPROG(Ω)，500mA–1A常用取2400Ω–1200Ω；

• 快充可用更小R值，但需关注温升。

1. 调试与验证

• 示波器监测TEMP脚与切换波形；

• 在高低温箱测试NTC分压精度；

• 负载插拔测试切换稳定性，确保无瞬态中断。

四、总结与互动

从模块化到定制化电路，TP4056可实现从简单充电到系统级电源管理的全覆盖。合理布局、精确选型、温度保护和智能切换，能让你的锂电设备更安全、高效、耐用。
