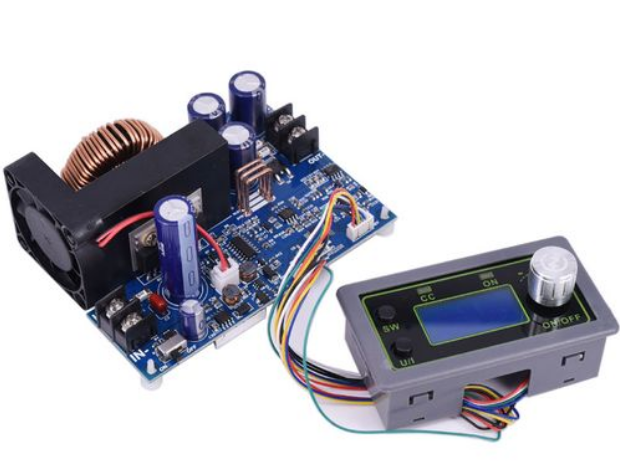

当你设计LED驱动、规划电池充电电路，或是为精密测试设备搭建供电模块时，是否曾为选择一个合适的恒流方案反复权衡？Buck、Boost、Buck-Boost……拓扑种类繁多，但背后的恒流控制逻辑究竟有何不同？选错了拓扑，轻则效率低下，重则系统不稳。今天，我们就直击核心，彻底拆解Buck与Boost这两种基础拓扑实现恒流输出的设计原理与实战要点。

一、 Buck拓扑：降压恒流的经典之选

Buck电路，即降压斩波器，因其结构简单、效率高，成为实现恒流驱动最广泛的拓扑之一。其核心思想是通过开关管（通常是MOSFET）的周期性通断，将较高的输入电压斩波成较低的输出电压，再经过电感与电容滤波得到平滑的电流输出。

实现恒流的关键在于反馈与控制环路。在典型的Buck恒流方案中，如基于PT4115的设计，恒流并非直接控制输出电压，而是通过采样输出回路中的电流来实现。具体原理是在输出端串联一个毫欧级别的精密采样电阻（RS），用于检测负载电流（ILED）。采样电阻两端的压降（VCSN）被反馈至控制芯片的电流检测端。芯片内部集成的误差放大器会将此采样电压与一个精密的内部基准电压进行比较，进而调节PWM信号的占空比，动态调整开关管的导通时间，最终使采样电压稳定在基准值附近。由于采样电阻阻值固定，根据公式 ILED = VCSN / RS，稳定采样电压即意味着稳定了输出电流。

这种架构的优势显而易见。首先，它实现了真正的闭环恒流，即使负载LED的VF值因温度或批次存在差异，系统也能自动调整输出电压以确保电流恒定，极大提升了LED的使用寿命和光效一致性。其次，如PT4115这类集成方案，外围电路极其简洁，仅需电感、二极管、采样电阻及少量电容，即可实现高达97%的效率，非常适合光伏照明等对成本和效率有严苛要求的市场化应用。

二、 Boost拓扑：升压恒流的应用场景

当所需驱动电压高于输入电压时，Boost拓扑便成为不二之选。Boost电路，即升压斩波器，通过电感的储能与释放，将输入电压“泵升”到更高的水平。在恒流应用中，例如驱动多颗LED串联的灯串，或为高压LED模组供电，Boost恒流方案至关重要。

Boost实现恒流的原理与Buck有异曲同工之妙，同样依赖于输出电流采样与反馈控制。其基本工作过程是：开关管导通时，输入电源为电感充电，电能以磁场能形式储存；开关管关断时，电感释放能量，其感应电动势与输入电源电压叠加，通过二极管向负载和输出电容供电，从而产生高于输入电压的输出。为了实现恒流，同样需要在输出回路放置采样电阻，将电流信号反馈至控制IC。IC通过调节开关管的占空比，控制电感储能和释放的能量，最终稳定输出电流。

然而，Boost拓扑在恒流设计中有其特殊挑战。最突出的是其右半平面零点（RHPZ）问题，这会导致环路补偿设计更为复杂，动态响应可能不如Buck电路迅速。此外，由于输出二极管始终串联在负载回路中，其导通损耗会直接影响整体效率，因此选择低压降、快恢复的肖特基二极管至关重要。在布局上，高频、大电流的环路（包含输入电容、开关管、电感和二极管）必须尽可能短小，以减小寄生参数带来的振铃和EMI问题。

三、 拓扑选择与关键设计考量

选择Buck还是Boost进行恒流设计，首要取决于输入输出电压关系。简单来说，Vin > Vout 时选Buck，Vin < Vout 时选Boost。若输入电压范围波动较大，可能覆盖以上两种情况，则需考虑更复杂的Buck-Boost或SEPIC拓扑。

确定了拓扑，接下来的设计便围绕几个核心展开：

1. 关键器件选型：电感是储能与滤波的核心，其感量需根据开关频率、输入输出电压和纹波电流要求精确计算，同时饱和电流必须大于峰值开关电流。输出电容用于平滑电流纹波，低ESR的陶瓷电容是优选。采样电阻的精度和功率额定值直接决定了恒流精度与可靠性，通常选用精度1%甚至更高的金属膜电阻。

2. 控制环路设计：无论是电压模式控制还是电流模式控制，都需要精心设计补偿网络，以确保环路稳定，拥有足够的相位裕度和增益裕度。这涉及到对误差放大器、补偿电阻电容的细致计算与仿真。

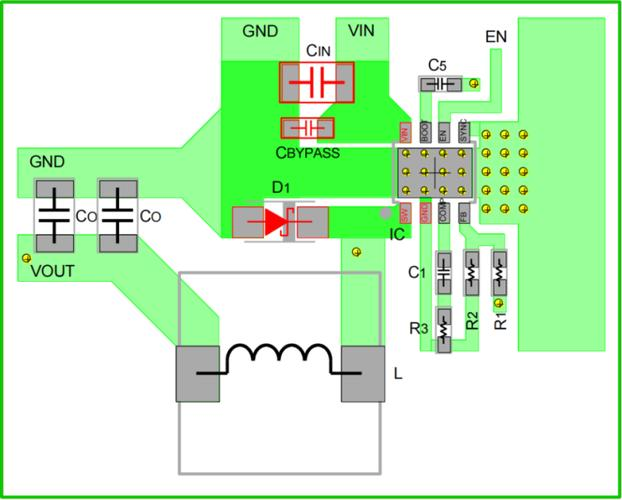

3. PCB布局要点：这是将原理图转化为可靠产品的关键一步。必须遵循“高频环路最小化”原则。对于Buck电路，输入电容、芯片的VIN/SW引脚及地构成的环路要极尽短小；对于Boost，则是输入电容、开关管、电感和二极管构成的环路。敏感的反馈走线（如采样电阻到FB引脚的连线）必须远离噪声源（如开关节点SW、电感），并采用短而直接的路径，最好用地线进行屏蔽。

4. 效率优化技巧：效率损耗主要来自开关损耗、导通损耗和驱动损耗。选择导通电阻Rds(on)更低的MOSFET、更优的栅极驱动强度、更低VF的二极管（或采用同步整流技术替代二极管）、以及低DCR的电感，都是提升效率的有效手段。此外，适当提高开关频率可以减少无源器件的体积，但会相应增加开关损耗，需权衡取舍。

四、 从原理到实战的跨越

理解了拓扑原理，最终要落地到一张可靠的电路板和稳定的测试波形上。以一篇实战中的Buck电路设计为例，从满足FPGA板卡供电需求出发，设计师首先根据输入5V、输出3.3V/2A的条件选定了国产集成控制器JW5359M。随后，依据数据手册公式，逐步计算并选定了输入电容（22μF用于储能滤波）、输出电容（两个22μF并联以降低ESR）、功率电感（3.3μH，饱和电流3.4A）以及反馈分压电阻。在Layout阶段，严格将输入电容紧靠芯片VIN和GND引脚，反馈电阻网络远离噪声源并就近接地，开关节点铜皮面积保持最小，输出电容紧邻电感放置。最终测试显示，输出电压稳定，上电无过冲，输出纹波被有效控制在44mV以内。

这个过程清晰地展示了一个完整的恒流（或稳压）电源设计闭环：明确需求、拓扑选择、器件计算、原理图绘制、PCB布局、实物测试与调试。每一个环节都至关重要，尤其是布局，再优秀的原理设计也可能败于糟糕的布线。

无论是驱动一串发光的LED，还是为精密的芯片内核供电，恒流方案的本质都是对能量的精确控制与高效传递。Buck与Boost，作为两种最基础的DCDC拓扑，为我们提供了实现这一目标的清晰路径。掌握其核心原理，吃透从选型到布局的每一个细节，才能在各种复杂的应用场景中游刃有余，设计出既稳定可靠又高效节能的电源系统。你在恒流设计中更常用Buck还是Boost？遇到过哪些棘手的环路或布局问题？欢迎在评论区分享你的实战经验或困惑，如果觉得本文对你有帮助，也别忘了点赞收藏。
