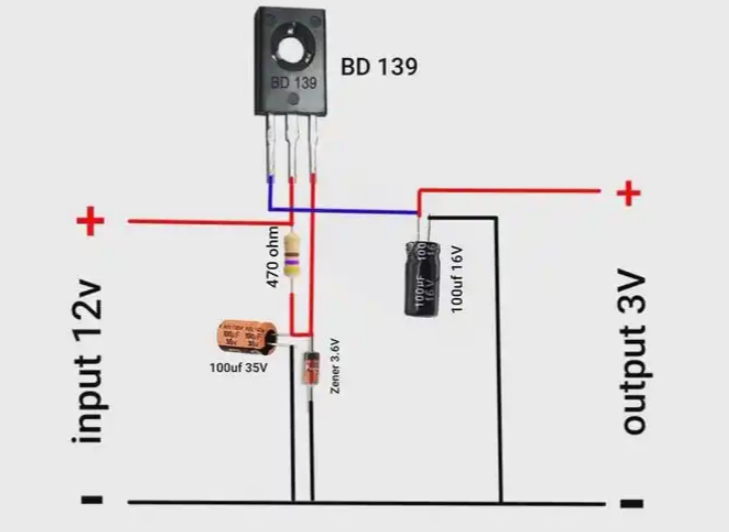

你是否曾遇到过这样的困境：精心设计的DC-DC降压电路，样机效率却远低于仿真，输出噪声超标，甚至莫名发热？问题可能并非出在原理图，而是藏在容易被忽视的PCB布局里。对于3.3V这类低输出电压应用，布局的细微偏差都会被放大。今天，我们就深入板卡内部，拆解那些决定电源性能成败的布局关键技巧。
布局的核心：征服“热回路”
一切优秀布局的起点，在于理解并驯服“热回路”。这是由输入电容、高边开关管和低边开关管（或二极管）构成的高频电流环路。当开关管以数百kHz的频率动作时，这个环路就是最强的噪声发射源。你的首要目标，就是将它压缩到最小。
想象一下，电流路径就像一个喧闹的集市。路径越长、越曲折，喧哗声（EMI）就传得越远，也越容易发生拥堵和意外（电压尖峰）。因此，请将输入电容、芯片的VIN/SW/PGND引脚，像组建一个核心小组一样，紧紧地簇拥在一起。让高频电流在一个“小客厅”里快速循环，而不是在“大广场”上狂奔。
电源走线：电流通道的“交通规划”
走线是电流的公路，其设计准则就是：低阻抗、短路径。

• 宽度即承载力：承载功率的走线必须足够宽。对于3.3V输出，即便0.1V的走线压降也意味着3%的损耗，不可忽视。根据电流和允许温升，使用工具计算最小线宽，并通常选择更宽一些。

• 长度即噪声源：走线越长，寄生电感越大。这如同在高速公路上设置了不必要的弯道，极易引发“交通事故”（振铃和过冲）。对于热回路路径，务必使用短而粗的铺铜替代细长走线，这是降低电感和辐射的黄金法则。

• 回流路径的隐秘性：电流总要回流。在多层板设计中，一个完整的地平面就是最理想、电感最低的“回流高速公路”。务必确保高频开关电流的回流路径紧贴其出发路径的下方，避免它们四处“流浪”形成干扰。

•
  元件布局的优先法则
  遵循一个清晰的布局顺序，能让你事半功倍：

1. 锁定功率核心：首先放置输入电容、芯片、电感和输出电容。目标是让它们围成的热回路面积最小。记住，输入电容应像“贴身侍卫”一样紧靠芯片的VIN和PGND。

2. 安置敏感哨兵：接着放置反馈电阻分压网络和补偿电路元件。这是系统的“眼睛”和“大脑”，必须远离噪声。反馈取样点务必直接从输出电容两端引出，并远离电感和开关节点。

3. 划定安静边界：妥善处理接地。通常建议在芯片下方将功率地（PGND）与模拟地（AGND）单点连接。为电压反馈等敏感走线划定“安静区”，远离一切开关噪声源。
   接地：构建安静的“基石”
   混乱的接地是噪声的温床。

• 星型接地原则：努力让所有功率地电流（输入电容地、输出电容地、芯片PGND）汇集到一点或一个紧凑区域，再连接至主地平面。这能防止大电流在地路径上制造压降，干扰其他电路。

• 地平面的力量：完整的地平面是最佳选择。如果必须分割，需像城市规划一样谨慎，确保噪声大的“工业区”（功率电路）不会影响“科研区”（模拟电路）。

• 过孔：隐形的支柱：连接表层元件与内部地平面时，使用多个过孔阵列。这既降低了阻抗，也改善了散热。
  特别关注点：开关节点与电感
  开关节点（SW）是整个电路中最“喧闹”的十字路口，电压剧烈摆动。有意识地缩小SW节点的铜箔面积，只需满足电流需求即可，过大就成了天线。同时，让所有敏感线远离它。
  电感是磁场发生器，尽量选用屏蔽电感，并与其他元件，特别是反馈走线，保持距离或垂直摆放。

•
  最终检查：你的布局清单
  布线完成后，请逐一核对：

• 输入电容是否紧贴芯片？

• 热回路是否已最小化？

• 电源走线是否短、宽、用了铺铜？

• 反馈网络是否干净、直接取样？

• 接地路径是否清晰、低阻？

• SW节点铜箔是否优化？敏感线是否远离？

• 散热考虑是否充足？
  PCB布局是电源设计从蓝图变为现实的淬火工序。它要求你在方寸之间，平衡电气性能、热管理和电磁兼容。一个深思熟虑的布局，赋予电路的不仅是功能，更是稳健与优雅。它让3.3V的电源输出，稳定、洁净、高效。希望这份指南能成为你下次布局时的实用参考。你在PCB布局中还遇到过哪些棘手的挑战？或者有哪些独到的经验？
