dcdc降压芯片电路图
返回列表 来源: 发布日期: 2026-01-27

有没有在选型时,盯着规格书上的“同步整流”和“异步整流”发过呆?心里琢磨:不都是续流嘛,能差到哪去?结果板子一上电,效率低下、发热严重,甚至输出纹波像心电图——这时候才拍大腿,可就晚了。

今天,咱们不绕弯子,直接扒开电路图,把同步降压和异步降压的工作原理、核心区别,还有选型布局里那些容易踩的“坑”,一次说个明白。

DC-DC降压的本质:一场精准的能量接力

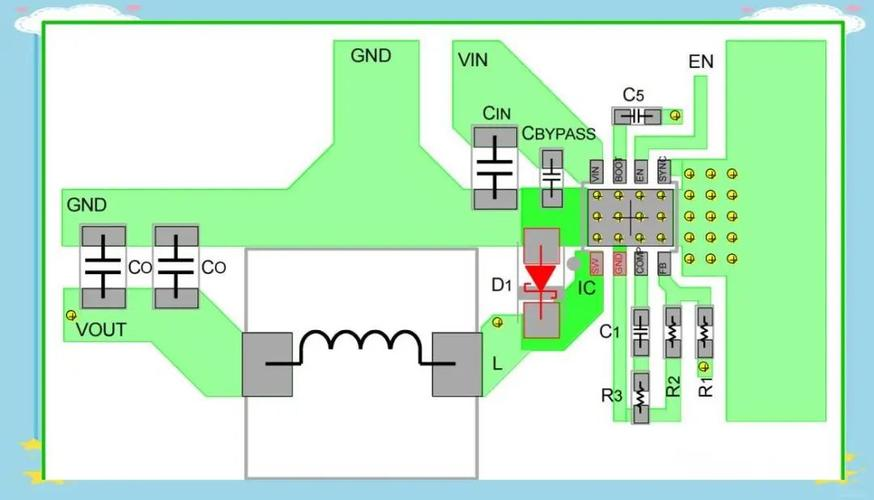

dcdc降压芯片电路图

简单说,DC-DC降压干的事,就是把高的直流电压,高效、稳定地“变”成低的直流电压。这个过程就像一场精密的接力赛:电源是起跑线,负载是终点,而开关、电感、电容这些元件,就是负责传递能量的运动员。

它的核心原理,是利用一个高速开关(通常是MOS管)的反复通断,配合电感的“吞”“吐”能量特性,再经过电容的“平滑”处理,最终输出我们想要的低电压。开关打开时,电流从输入经电感流向负载,电感顺便存点能量;开关关闭时,电感为了不让电流断掉,会把它存的那点能量释放出来,继续给负载供电。通过精确控制开关打开和关闭的时间比例(占空比),输出电压就被牢牢控制住了。

跟LDO那种“自己硬扛压差”的发热大户比,DC-DC降压最大的好处就是效率高。因为它主要损耗只在开关瞬间和导通电阻上,所以轻松能做到90%以上的效率,发热小得多,特别适合压差大或者要省电的场合。当然,代价是电路复杂点,器件多点,成本高些,还会带来开关噪声。

同步降压 vs. 异步降压:续流路径上的“内功”比拼

好了,基础打好,来看核心对决。这场比拼的擂台,就在开关关断后,为电感电流提供续流路径的那个关键器件上。

看图就明白:在异步降压电路里,干这个活的是一个续流二极管;而在同步降压电路里,这个岗位被一个低内阻的MOS管(下管) 顶替了。

1. 效率与损耗:毫厘之间的“热量”战争
这是最关键的差别,直接决定你的电源烫不烫手。

  • 异步降压:二极管有个毛病,导通时两端有个固定的“门槛电压”(硅管约0.7V,肖特基管约0.4V)。电流流过这个门槛,就会产生热损耗。输出电流越大,这部分白费的电能就越多,效率自然上不去,尤其是在输入输出电压差小的场合,损耗比例更扎眼。

  • 同步降压:MOS管导通时,主要看它的导通电阻(Rds(on)),可以做到毫欧级别。电流在上面产生的压降和损耗(I²R)比二极管那小多了。所以同步方案在中大电流时,效率优势非常明显,发热也控制得更好。

2. 成本与复杂度:一分钱一分货的“账单”
性能好了,价钱也得看看。

  • 异步降压:结构简单,特别是那个续流二极管,便宜又大碗。对于成本敏感、对效率不是极度苛求的应用(比如一些小家电、低功耗模块),它是经济实惠的首选。

  • 同步降压:需要两路MOS管驱动和更复杂的控制逻辑(防止上下管同时导通短路),芯片设计和外围都更复杂。MOS管本身也比二极管贵,所以整体方案成本就上去了。

3. 轻载与噪声:安静与否的“隐形”较量
当负载很轻的时候,两者表现截然不同。

  • 异步降压:轻载时容易进入一种叫“断续模式”的状态。电感电流会断掉,续流二极管也关断,等到下一个周期再来。这种断断续续的电流,会产生较多的高频噪声,导致输出电压纹波变大,有时电感还会发出轻微的“滋滋”声。

  • 同步降压:因为控制精准,轻载时更容易保持电流连续,或者进入特殊的省电模式。所以它在轻载时输出电压更干净,也更安静。

实战经验谈:选型、布局与避坑指南

理论懂了,上手干活时要注意啥?

电感怎么选?
电感是储能核心,选对值很重要。一个常用计算公式是:L = (VIN - VOUT) * (VOUT / VIN) / (fs * ΔIL)。VIN是输入电压,VOUT是输出电压,fs是开关频率,ΔIL是允许的电流纹波(一般按最大输出电流的20%-40%算)。最省事的办法:直接看芯片规格书!厂家通常会把推荐的电感型号和值写得明明白白,照做最稳妥。

PCB布局是“隐形”的性能开关
不管同步异步,好的PCB布局都是成功的一半。核心就一句:把高频开关回路面积缩到最小。这个回路包括输入电容、上管、下管(或二极管)和地。这里的电流变化极快,是噪声老巢。布局时,务必让这几个关键元件紧挨着芯片引脚放,用又短又粗的线连起来,尽量别用过孔,否则寄生电感会引来一堆噪声和振铃,稳定性、EMI都受影响。

一个纹波爆炸的“血泪史”
有位兄弟用XL1509-ADJ芯片从24V降到14V,结果输出纹波飙到4.84V,差点看晕。后来发现,数据手册里有一行小字:“输出电压超过约10V时,需加补偿电容CFF”。虽然按公式算了电容值也试了,问题没完全解决,最后把输出电压调到12V才勉强过关。这个案子给咱们提了个醒:

  1. 规格书是“圣经”:画图前,务必把手册通读一遍,特别是应用笔记和典型电路,不起眼的一句话可能就是关键。

  2. 外围器件别马虎:补偿网络、反馈电阻、输入输出电容,哪个偷懒都可能翻车。

  3. 调试要灵活:真遇到难题,结合手册、原理图和实际波形,一步步找。有时候,像这样“绕个路”把电压调低点,也是解决问题的务实办法。

总结:到底该怎么选?

回到最初的问题,同步还是异步?

  • 如果你追求极限效率、需要大电流、怕发热,而且预算相对充足,特别是在电池供电设备里,闭眼选同步降压

  • 如果你死磕成本、应用简单、电流不大、对效率要求不那么极致异步降压凭借它简单、可靠、便宜的优势,依然能打。

技术没有绝对的好坏,只有合不合适。吃透了它们背后的门道,你才能在琳琅满目的电源芯片里,快速找到那个最对味的“它”,设计出既稳如老狗又性价比在线的电源。

希望这篇掏心窝的分享能帮你理清思路。你在实际项目里,更爱用同步方案还是异步方案?或者在电源设计路上还掉进过哪些“坑”?评论区等你来聊,咱们一起交流,少走弯路。
