强光手电筒能够发出耀眼的光芒，其核心奥秘在于内部的驱动电路。这些电路如同手电筒的"心脏"，负责将电池的电能高效、稳定地输送给LED灯珠。无论是使用单节电池驱动多个LED的简易手电，还是需要复杂升压电路的大功率强光手电，其驱动电路的设计都直接决定了手电筒的亮度、续航能力和使用寿命。

简易强光手电的升压原理

一种常见的简易强光LED手电筒前端采用5至8个高亮度发光管，仅使用1到2节电池供电。由于其使用了超高亮度发光管，发光效率很高，工作电流相对较小，实测使用一节五号电池的五头电筒，电流仅在100mA左右，因此非常省电。若配合大容量充电电池，可以连续工作十几个小时。

这类电路的工作原理颇具巧思。当接通电源瞬间，三极管VT1因为电阻R1连接到负极，而电容C1两端的电压不能突然变化，使得VT1的基极电位低于发射极电位，从而导通。VT1的导通又触发了三极管VT2的导通，电流便开始从电源正极流经电感L和VT2，回到电源负极。这个过程使得电能被储存到电感L中，L上产生的自感电动势方向为左正右负。通过电容C1的反馈作用，VT1的基极电位被拉得更低，导致VT1和VT2进入深度饱和状态。

随着电源对电容C1的充电，C1两端的电压逐渐升高，VT1的基极电位也随之上升，其基极电流逐渐减小。当基极电流减小到一定程度时，VT1和VT2便会退出饱和区，对电感L的充电电流也随之减小。此时，电感L上储存的能量需要释放，其自感电动势方向转变为左负右正。这个反向电动势通过C1的反馈，使VT1的基极电位进一步升高，导致VT1和VT2迅速截止。电感L释放能量时，其产生的自感电动势与电池电压叠加，形成一个足以使LED发光的较高电压，从而实现了升压目的。这个过程周而复始，高效地将电池的低电压提升到LED所需的工作电压。

充电式强光手电筒的电路构成

另一类常见的LED强光电筒是充电式的，其电路结构相对清晰。充电电路部分通常由限流电容、整流二极管和充电指示灯构成。其中的限流电容主要作用是限制充电电流的大小，常见规格为1微法、400V，能将充电电流稳定在100mA左右。电池方面则多采用4V、1AH的铅酸电池。

在灯珠电路部分，LED作为核心光源，其正常工作电压一般为3V，电流为30mA。每个LED都会串联一颗限流电阻，用以确保LED的工作电流不超过30mA的安全范围。这类手电筒的开关通常设计为三档：第一档为关闭状态；第二档点亮部分灯珠；第三档则使所有灯珠全亮，满足不同场景下的亮度需求。

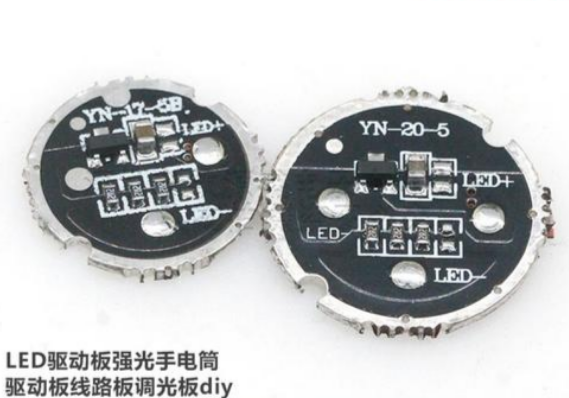

高功率LED的驱动设计

对于功率更大的LED，如3W的强光手电筒，其驱动电路需要处理更大的电流。一种简易的高功率LED驱动方案输入电压为1.2V（来自高容量镍氢电池），输入电流可达1.4至1.8A，整体效率约70%。若将电路中的150欧姆电阻更换为200欧姆，输入电流可降至1.0至1.3A。

在这类电路中，一些元件的选择值得注意。例如，电容C4可采用473的独石电容。二极管D3则可以采用两支1N5819并联的方式以通过更大电流。对于电路中的关键三极管（如D882），由于工作时会产生较多热量，需要加装面积约3平方厘米的散热铜片以确保稳定工作。有实践者甚至将D882的头部用斜口钳钳掉以减小体积，然后直接焊接在铜片上，类似表面贴装元件的方式，以优化空间和散热效果。

智能控制与未来展望

随着技术进步，强光手电筒的驱动电路也在向智能化方向发展。例如，通过微控制单元（MCU）实现对手电筒的智能化控制，可以显著提升使用的便捷性、节能性和功能性，满足用户在不同场景下的多样化需求。

在选择主控芯片时，需要综合考虑功能需求、功耗、成本和性能等因素。一些专为电池供电设备设计的低功耗MCU芯片，具有丰富的I/O接口，能够满足与各个模块的连接需求，同时具备较高的运算性能，可以快速响应各种操作指令。这种智能化方案为强光手电筒带来了更多可能性，如无级调光、电量显示、智能温控等高级功能。

市场上也已经出现了集成了移动电源方案、强光手电筒IC设计、MCU电源管理芯片和RGB显示电量等功能于一体的综合解决方案。这表明强光手电筒驱动电路的设计正朝着更高效、更智能、更集成的方向演进。

强光手电筒的驱动电路虽然只是整个设备的一部分，但其设计精良与否直接关系到产品的性能和用户体验。从简单的自激振荡升压电路到智能化的MCU控制方案，驱动电路的不断创新推动着强光手电筒技术向前发展。对于电子爱好者而言，理解这些电路的工作原理不仅能帮助更好地选择和维修手电筒，还能为自行设计和改造提供思路。随着LED技术和半导体工艺的进步，未来强光手电筒的驱动电路必将更加高效、小巧和智能。
