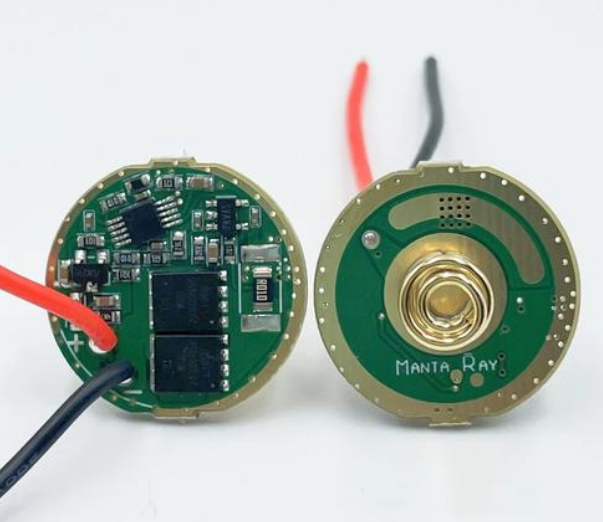

当你拧开一支强光手电筒的尾盖，看到那枚小小的、布满元件的电路板时，你是否好奇过，正是这片不起眼的“心脏”，决定了光束是否稳定、亮度能否持久，甚至关乎整个手电筒的寿命？今天，我们就来一场深度拆解，潜入这片微观世界，看看那些隐藏在铝合金外壳下的核心电子元件，究竟是如何协同工作的。
一、驱动芯片：手电筒的“大脑”与“指挥官”
电路板的核心，首推驱动芯片。它并非一个单一的元件，而是一颗高度集成的微型控制器，其核心使命是精准调控流向LED灯珠的电流。你可以把它理解为手电筒的“大脑”和“指挥官”。
为什么需要它？因为LED是一种电流驱动型器件，其亮度直接与通过的电流大小成正比，但对电压的变化却极为敏感。普通的电池输出并不稳定，电压会随着电量消耗而逐渐下降。如果没有驱动芯片，LED的亮度会忽明忽暗，甚至在电池电压过低时无法点亮，电压过高时则可能瞬间烧毁。
因此，驱动芯片的核心工作原理，就是 “恒流” 。无论电池电压如何波动，它都能通过内部复杂的电路（如开关稳压器、电流采样反馈回路），将输出电流牢牢稳定在一个预设值。常见的驱动方案包括基于 “降压型（Buck）” 或 “升压型（Boost）” 拓扑结构的集成电路。一些高端手电筒甚至会采用更先进的 “降压-升压（Buck-Boost）” 型驱动，确保在电池电压从满电到接近耗尽的全过程中，LED都能获得恒定且高效的电流供应，实现亮度始终如一。
除了基础的恒流，这颗“大脑”还掌管着多档位亮度调节。它通过脉冲宽度调制（PWM）或模拟调光（AMC）技术，以极高的频率快速开关电流或线性调节电流大小，从而在视觉上形成从微光到极亮的无缝切换。你按动开关时听到的“嘀嗒”声或感受到的档位循环，正是驱动芯片在忠实执行预设的程序。

二、电路保护设计：默默守护的“安全卫士”
一块优秀的驱动电路板，绝不仅仅是让灯亮起来那么简单。它必须内置多重“安全卫士”，以应对各种意外情况，保护昂贵的LED和电池，甚至保护使用者。这些保护设计通常也集成在驱动芯片内部或由外围分立元件实现。

1. 反极性保护： 这是最基本也是最重要的保护之一。当用户不慎将电池装反时，如果没有此保护，巨大的反向电流会瞬间摧毁驱动芯片和LED。保护电路通常由一颗MOSFET或二极管构成，像一道单向阀门，只允许电流从正确方向通过。

2. 过流与短路保护： 当电路出现异常（如内部短路），电流可能急剧增大。过流保护电路会实时监测电流，一旦超过安全阈值，便迅速切断输出，防止元件过热起火。

3. 过热保护（Thermal Regulation）： 强光LED在全力运行时会产生大量热量。虽然手电筒依靠铝合金外壳和散热鳍片进行物理散热，但驱动芯片内部集成的温度传感器会持续监控PCB温度。当检测到温度过高，芯片会自动逐步降低输出电流（即降低亮度），直至温度回落到安全范围。这是一种智能的“降档”保护，能有效防止LED光衰和电路板元件因长期过热而损坏。

4. 低压保护/电池过放保护： 对于可充电锂电池（如18650），过度放电会永久性损伤电池，缩短其寿命甚至引发危险。驱动芯片会监测电池电压，当电压低于预设的临界值（例如2.8V-3.0V）时，会自动切断输出，手电筒熄灭，以此强制保护电池。有些设计还会在电压接近临界点时，让灯光闪烁提示用户及时充电。


   三、电流调节原理：从“粗放供电”到“精准投喂”
   理解了驱动芯片和保护设计，我们再深入一层，看看电流调节的具体原理是如何实现的。这关乎手电筒的能效与亮度稳定性。
   如前所述，核心在于 “恒流源” 的构建。一个典型的恒流驱动电路包含几个关键环节：电压输入 → 高频开关震荡（由芯片控制） → 电感储能与释能 → 电流采样 → 反馈比较 → 调整开关占空比。
   简单来说，驱动芯片内部的振荡器产生高频开关信号，控制一个功率MOSFET的快速通断。当开关导通时，电流从电池流出，经过电感储存能量；当开关关闭时，电感释放能量，继续为LED供电。电路中的一颗毫欧级精密采样电阻，负责实时将电流信号转化为微小的电压信号。这个信号被反馈到芯片内部的误差放大器，与芯片预设的“基准电压”（对应你想要的电流值，如1A、3A）进行比较。
   如果采样到的电流偏大，反馈电压就偏高，芯片便会减小开关的导通时间（占空比），从而降低平均输出电流；反之，如果电流偏小，则增大占空比。这个过程以每秒数万次甚至数百万次的频率动态进行，从而实现了对输出电流的闭环精准控制，将波动抑制在极小的范围内。
   这种开关电源式的调节，效率通常可以高达85%-95%，远高于简单的线性稳压方案，这意味着更多的电池能量被转化为光，而不是热量，从而显著延长了续航时间。


   四、生产工艺细节：可靠性的基石
   最后，我们不能忽视将这些元件变为可靠整体的生产工艺。一块优质的驱动板，从设计到成品，处处体现着细节。

• PCB板材： 通常采用玻纤环氧树脂（FR-4）板材，具有良好的绝缘性和机械强度。对于大功率手电筒，可能会使用导热性能更好的金属基板（如铝基板），以帮助驱动芯片和功率元件散热。

• 元件焊接： 主流采用SMT（表面贴装技术），通过回流焊将微小的电阻、电容、电感、芯片精准地焊接在PCB上。这不仅提高了生产效率和一致性，也使得电路板更加紧凑、可靠。

• 灌胶/防水处理： 为了应对户外恶劣环境，许多手电筒的驱动板会进行灌胶密封。将特殊的导热硅胶或环氧树脂填充在元件周围，起到防水、防潮、防震、导热和固定元件的多重作用。这层“保护铠甲”极大地提升了电路板在潮湿、颠簸环境下的生存能力。

• 测试与老化： 出厂前，每一块驱动板都应经过严格的电气性能测试（如输入输出电压电流、各档位功能、保护功能触发点）以及一定时间的老化测试，确保早期故障被剔除，交付到用户手中的是稳定可靠的产品。

•
  结语
  所以，下次当你点亮手中的强光手电，投射出一束稳定而耀眼的光柱时，别忘了，在这束光的起点，是一片凝聚了精密控制、多重保护和先进工艺的电路板。从驱动芯片的智慧决策，到保护电路的默默坚守，再到电流调节的精准投喂，每一个元件都在自己的岗位上精密协作。它不仅是能量的调度中心，更是安全与可靠的后盾。
  了解这些，或许能让你在选择和使用手电筒时，多一份欣赏，也多一份安心。毕竟，真正的光芒，源于内在的稳定与强大。你的手电筒用了哪种驱动方案？在选购时你更看重哪些保护功能？
