你是否曾在紧凑的PCB空间里，为如何布置一颗高效、可靠的电源芯片而绞尽脑汁？是否面对24V输入、5V输出的压差，对LDO芯片的严重发热感到无奈？在电子设计这场精密博弈中，电源如同系统的心脏，其稳定与高效直接决定了整个设备的生命力。而一枚仅6个引脚的DC-DC降压芯片，往往就是破局的关键。它体积小巧，内部却集成了现代电源管理的核心智慧，将复杂的能量转换过程浓缩于方寸之间。今天，让我们深入这颗芯片的内核，看它如何凭借高度集成与关键技术，成为从工业设备到便携产品中不可或缺的“能量管家”。

集成化设计：化繁为简的艺术

 告别分立元件的繁琐。传统降压电路需要功率MOSFET、驱动、PWM控制器等多个部件，不仅占用面积，更增加调试难度。现代常用6脚DC-DC芯片的核心突破，在于将功率开关管、控制逻辑乃至保护电路高度集成于单一硅片。

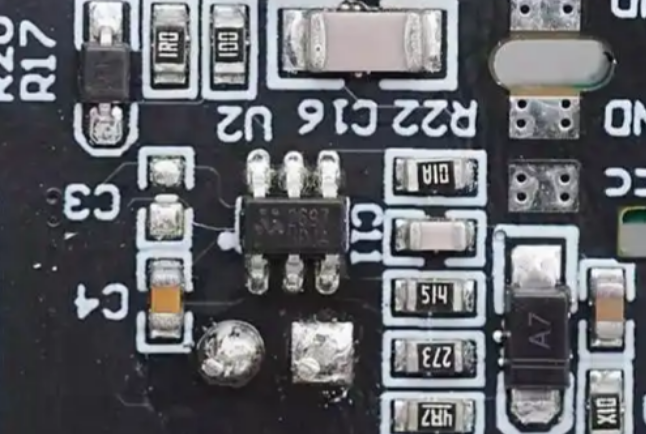

 这带来了立竿见影的优势。最直观的是外部元件数量锐减。芯片内部集成的功率开关管，其导通电阻可低至数十毫欧，显著降低了导通损耗，提升了转换效率。对于空间至上的便携设备，集成化还意味着能使用更小的电感与电容——这得益于芯片高达数百kHz的工作频率（例如某款芯片可达500kHz），高频使得无源元件尺寸得以大幅缩小。因此，SOT-23这类小封装形式备受青睐，它完美契合了高集成度、小占板面积的设计需求。

精准调控：PWM技术与反馈环路的共舞

 集成是骨架，精准控制才是灵魂。这背后，是脉冲宽度调制（PWM）技术与精密反馈环路的默契协作。

 PWM是这类芯片的基石技术。通过调节开关管导通与关断的时间比例（占空比），来调控平均输出电压，关系式为 Vo = Vin * D。这种方式响应极快，能瞬间适应负载突变，确保输出稳定。当负载变化时，芯片通过调整占空比来“按需释放能量”，这与线性稳压器（LDO）持续消耗压差能量的方式相比，效率优势巨大。在实际项目，如数字压力开关中，从24V降至5V，若使用LDO，近19V的压差会产生惊人热耗（100mA电流时达1.9W），而开关稳压方案则能避免这种浪费。

 实现精准调控的“眼睛”是反馈引脚（FB）。输出电压经外部电阻分压采样后，送入FB引脚，与芯片内部高精度基准电压进行比较。产生的误差信号驱动控制核心，动态调整PWM占空比，形成精密闭环。正是这个闭环，使输出电压精度能严格控制在±1%以内，反馈检测精度甚至可达毫伏级。以三垦电气的NE111E为例，其FB引脚接收分压信号，与内置比较器比较，进而自动调整占空比，直至输出稳定。

可靠守护：内置保护与智能管理

 优秀的电源芯片不仅是转换器，更是守护者。常用6脚DC-DC芯片集成了多重保护，为系统保驾护航。

 过流保护（OCP）是基础。当负载异常导致电流超过设定阈值（例如2A）时，保护电路会迅速限流或关断，防止芯片损坏。软启动功能则关注上电瞬间的平稳。它控制输出电压缓慢爬升，避免对后级电容的瞬间大电流充电，防止输入电源被拉垮。这个软启动时间通常在几毫秒到几十毫秒，由芯片内部设定，简化了设计。

 此外，宽输入电压范围（如2V至12V）让同一芯片能适配多种电源，从单节锂电池到12V适配器，增强了方案通用性。极低的静态电流（可低至几微安）对电池供电设备至关重要，它能极大延长待机时间。

工作模式与外围选择：应对不同场景的智慧

 基于经典Buck拓扑，这类芯片的工作模式并非固定，可根据外围参数运行在连续导通模式（CCM）、临界模式（BCM）或不连续模式（DCM），由电感电流是否连续决定。

 当电感量大、负载重时，系统多工作于CCM模式，电感电流始终大于零，输出电压纹波小，适合对噪声敏感、电流需求稳的场合。当电感量小或负载轻时，可能进入DCM模式，每个周期内电感电流会降至零，轻载效率可能更高。BCM则是临界状态。工程师通过选择合适电感量，可以引导系统工作在期望模式，从而在效率、纹波和体积间找到最佳平衡点。

结语

 从内部集成的低阻开关管到精密的PWM反馈，从全面保护到灵活的模式适配，6脚DC-DC降压芯片堪称“小而强大”的典范。它远不止几个引脚，更是一套高度优化的电源解决方案。在追求设备小型化、智能化和长续航的今天，深入理解并善用这颗芯片，意味着你掌握了为电子系统打造高效、可靠“心脏”的关键。
