在设计DC-DC降压电路时，电容的选择往往决定着整个电源系统的稳定性、效率和成本。许多工程师虽然能够根据公式计算出理论值，但在实际应用中仍会遇到输出电压纹波过大或负载瞬变时系统不稳定等问题。这通常是因为电容选型时没有全面考虑电路的实际工作条件。

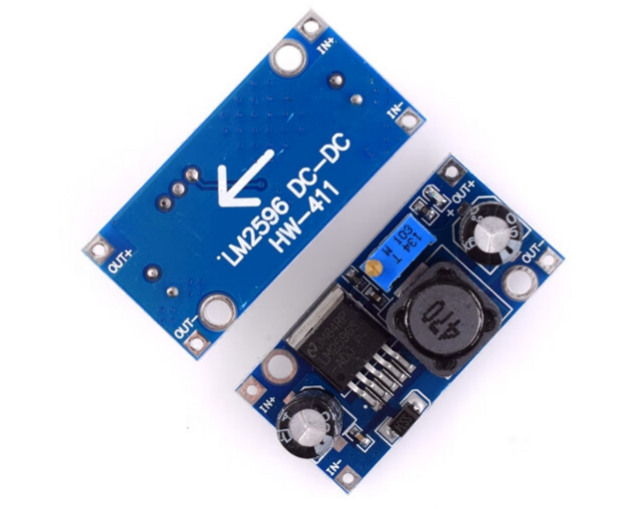

电容在降压电路中的核心作用

降压电路中的电容主要承担着能量缓存和滤波的功能。输入电容相当于一个"缓冲水池"，能够平滑开关管动作时产生的电流突变，为开关管提供瞬时能量。如果没有合适的输入电容，电源线路上的阻抗会导致电压波动，进而影响系统其他部分的正常工作。输出电容则像一个"精细过滤器"，一方面吸收电感释放能量时的纹波，另一方面在负载突然变化时维持电压稳定。它通过与功率电感配合，滤除高频开关噪声，输出洁净的直流电压。

电容选型的关键参数解析

电容的等效串联电阻（ESR）是影响输出纹波的重要因素。对于采用电解电容的电路，输出纹波电压主要由电容的ESR决定，可以使用公式ΔVout = ΔIL × RESR进行估算。而使用陶瓷电容器时，其低ESR特性使得电容容值本身成为主导因素，此时纹波电压的计算更依赖于电容的充放电特性。

电容的额定电压值需留有余量，一般建议选择工作电压为额定电压的70-80%以下。例如，对于12V输入电压的电路，最好选择额定电压为16V或25V的电容。如果过于接近电容的额定电压，不仅会减少电容寿命，还可能带来安全隐患。

电容的容值直接影响电源的瞬态响应能力。当负载电流突然变化时，输出电容需要提供或吸收额外的电流，直到控制环路调整完毕。更大的容值意味着更好的负载瞬态响应，但也会增加成本和体积。

不同电容类型的特性对比

陶瓷电容以其低ESR和小体积的特点，成为现代紧凑型电子设备的首选。尤其是X5R、X7R等材质的陶瓷电容，其温度稳定性较好，适合电源滤波应用。但要注意，陶瓷电容在直流偏压作用下实际容值会下降，选型时需考虑这一因素。

电解电容（包括铝电解和钽电容）则提供了更高的容值体积比，适合需要大容量储能的应用。但电解电容的ESR通常较高，且随温度变化明显，在低温环境下性能会下降。一种常见的做法是将电解电容与陶瓷电容并联使用，结合前者的大容量和后者的低ESR特性。

聚合物电容综合了陶瓷电容低ESR和电解电容大容量的优点，但成本较高，多用于对性能要求严格的场合。

实际应用中的配置策略

对于输入电容的配置，当使用电解电容器时，建议在靠近IC的VIN引脚位置放置两个优质的陶瓷电容器。这样的布局能够有效抑制高频噪声，为开关管提供清洁的能源。

输出电容的选择则需要综合考虑纹波和瞬态响应要求。可以先通过公式计算出理论值，再根据实际测试结果进行调整。例如，对于开关频率为500kHz的降压电路，最大负载电流为3A，若目标纹波电流为最大负载电流的30%，则电感纹波电流ΔIL为0.9A。假设选用低ESR的陶瓷电容，其ESR为10mΩ，那么预计的输出纹波电压约为9mV。

在空间允许的情况下，采用多种类型电容组合使用往往能取得更好的效果。比如，可以将一个10μF的陶瓷电容与一个100μF的聚合物电容并联，既保证了高频响应特性，又提供了足够的能量缓存。

电容布局的注意事项

即使选择了合适的电容，不合理的PCB布局也会大大降低其性能。输入电容应尽可能靠近IC的VIN和GND引脚，缩短引线长度以减少寄生电感。对于输出电容，同样需要靠近电感和输出端子，避免长走线引入不必要的阻抗。

电源路径上的过孔数量和尺寸也会影响电容效果，大电流路径上应使用足够尺寸的过孔，必要时采用多个过孔并联的方式降低阻抗。

实践表明，一个优秀的DC-DC降压电路设计，电容选型必须结合实际应用场景，综合考虑性能、成本和体积因素。通过理论计算与实验验证相结合的方法，才能找到最适合的电容方案，确保电源系统在各种工作条件下都能稳定高效地运行。
