DC/DC电源芯片是现代电子设备的“心脏”，它如同一个精密的电力调节器，将原始电压转换为设备所需的稳定能量。这种技术广泛应用于手机充电器、汽车电子和工业控制系统中，其核心在于通过高频开关实现高效电能变换。理解其工作原理不仅能帮助工程师优化设计，也为电子爱好者揭开了现代电力电子的神秘面纱。

基础拓扑结构解析：BUCK与BOOST的舞蹈

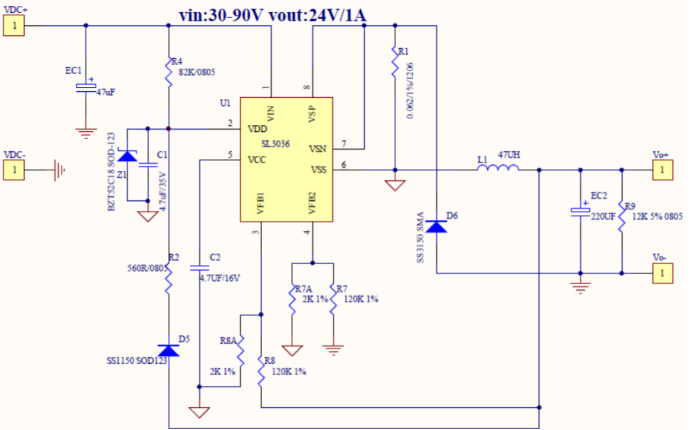

DC/DC转换器的两大经典拓扑——BUCK（降压）与BOOST（升压），构成了电力变换的基础框架。BUCK电路像一座精准控制的水坝，通过开关管周期性导通与关断，将输入电压“切割”为脉冲波形，再经电感L和电容C组成的滤波系统平滑输出。当开关管导通时，电流涌入电感储存能量；开关断开瞬间，电感释放能量通过续流二极管维持负载供电，这一过程类似弹簧的压缩与回弹。BOOST电路则如同自行车打气筒，在开关导通阶段将电能暂存于电感，断开时电感产生的感应电压与输入电压叠加，形成高于输入的输出电压，这种能量叠加效应使其成为升压场景的首选方案。

关键器件协同作用：每个元件的使命

开关管S作为电路的“闸门”，承担着每秒钟数百万次切换的核心任务。以MOSFET为例，其导通电阻直接关系到转换效率，就像高速公路的收费站通道数量决定通行效率。电感L则是系统的“能量仓库”，在BUCK电路中典型取值1-10μH，其磁芯材料的选择直接影响储能能力和发热水平。输出电容C如同水库的蓄水池，多层陶瓷电容（MLCC）因其低ESR特性成为抑制纹波的首选，容值通常需要根据负载动态调整，例如在音频电路中需选用更大容值以避免可闻噪声。续流二极管D作为备用泄洪通道，肖特基二极管因其快速恢复特性被广泛采用，其反向恢复时间若过长会导致开关损耗剧增。

控制机制解密：PWM调制的艺术

脉宽调制（PWM）技术如同指挥家掌控着能量流动的节奏。固定频率下，通过调节占空比（D）改变开关导通时间比例，BUCK电路遵循Vo=Vi×D的线性关系，而BOOST电路则呈现Vo=Vi/(1-D)的非线性特征。例如，当输入12V的车载电源需要输出5V时，BUCK电路只需保持约42%的占空比即可稳定工作。现代芯片普遍采用电流模式控制，相比传统电压型控制，如同给系统装上“双重保险”——既监测输出电压误差，又实时限制电感峰值电流，这种双闭环设计显著提升了动态响应速度，在负载突变时能更快恢复稳态。

选型参数深度解读：数据表背后的秘密

选择DC/DC芯片时，输入电压范围需预留20%余量应对电网波动，比如标称12V输入的系统应选择支持9-18V的芯片。输出电流能力要结合散热设计考量，1A负载相当于持续搬运10个标准行李箱的能量。纹波噪声指标常以mV级衡量，在医疗仪器中要求低于30mVpp，这需要搭配多级LC滤波网络。开关频率选择存在黄金平衡点：700kHz既能避免AM频段干扰，又不会因频率过高导致开关损耗激增。效率曲线显示，在50%负载时多数芯片达到最佳能效状态，这提示我们模块电源宜按实际功耗60%-80%选型。

实战设计要点：从原理图到PCB的跨越

布局布线直接影响系统性能，关键路径如SW节点（开关节点）应尽可能短小，这个高频振荡区域如同电磁辐射源，需要 surrounded by ground guard traces保护。热设计方面，4层板的铺铜面积与导热孔数量决定散热效率，实测表明每增加1平方厘米铺铜，结温可降低5-8℃。EMC设计需注意输入端π型滤波网络的配置，磁珠与电容的组合能有效抑制传导干扰。测试环节要重点关注启动时的过冲幅度，超过输出电压15%可能损坏后级电路。

随着碳化硅（SiC）和氮化镓（GaN）器件的普及，DC/DC技术正朝着更高频率（MHz级）、更高效率（>98%）方向发展。了解这些基础原理，不仅有助于硬件工程师规避设计风险，也能让创客群体更好地驾驭开源电源项目。建议读者结合具体应用需求，深入研读芯片厂商提供的参考设计文档，在实践中深化理论认知。
