升降压dcdc转换器工作原理图
返回列表 来源: 发布日期: 2025-10-13

升降压DC-DC转换器(Buck-Boost Converter)在现代电子系统中扮演着“电压调停者”的关键角色。它能在输入电压忽高忽低的不稳定场景中,始终保持输出电压的精准稳定——这种能力如同一位经验丰富的调音师,无论琴弦如何松紧,总能调出恒定音高。这种转换器属于DC-DC电源拓扑家族的核心成员之一,与降压型(Buck)、升压型(Boost)并列三大基础结构。其独特价值在于仅用单级电路就实现了电压的灵活升降,大幅简化了系统设计复杂度。

功率流动的双阶段舞蹈

升降压转换器的工作原理如同一场精密的双人舞,通过高频开关的节奏交替完成能量传递。这场舞蹈分为两个鲜明的阶段,由功率开关管(通常是MOSFET)的“开”与“关”动作严格划分:

  1. 开关导通阶段:电感储能充电

  2. 当开关管闭合导通(相当于导线连通),输入电压瞬间加载在储能电感两端。此时电感如同被压缩的弹簧,电流从输入端流入并线性增长,磁场能量持续累积。此阶段的关键在于:续流二极管因反向偏置而自动关断,犹如一道单向阀门阻止电流倒灌。负载所需的电流完全由输出滤波电容放电提供,而电感则专注于将电能转化为磁能。

  3. 开关关断阶段:电感释能供电

  4. 开关管突然断开时,电感因电流惯性产生反向电动势(极性翻转),瞬间“推开”续流二极管使其导通。此时电感从“储能容器”转变为“供电源”,将积累的磁能转化为电流,经二极管流向负载,同时为输出电容充电补能。这一过程类似拉满的弓弦释放箭矢——磁场能转化为电流,持续支撑负载运行直到下一个开关周期开始。

负压生成与电压调节的奥秘

升降压转换器最令人惊讶的特性,是其输出电压极性与输入相反。例如12V输入可能产生-5V输出。这一现象的物理根源在于电感释放能量时电流方向的强制反转:导通阶段电流从输入正极流入电感左端,关断阶段电感右端电位被迫高于左端,形成从右到左的电流(即负载获得负压)。

电压幅值的调节则依赖**占空比(Duty Cycle)**的控制魔术。占空比定义为开关导通时间(Ton)与整个周期(Ton+Toff)的比值:

  • 需大幅降压时(如36V→5V):采用低占空比(例如D=0.2),开关短时导通限制能量输入,电感释放能量占主导;

  • 需大幅升压时(如5V→15V):采用高占空比(例如D=0.8),开关长时导通让电感充分储能,关断时释放高压。

数学关系可简化为:Vout = -Vin × (D/(1-D))。当D=0.5时输出电压与输入幅值相等但极性相反,如同镜像翻转。

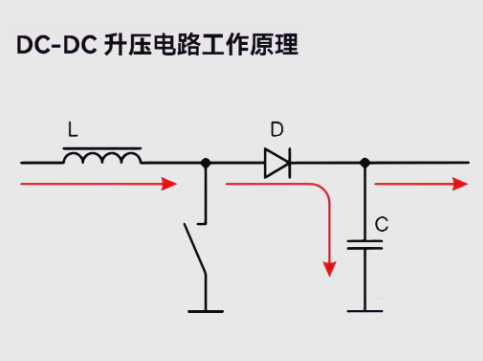

升降压dcdc转换器工作原理图

对比其他拓扑:灵活性的代价与补偿

与单一功能的Buck或Boost转换器相比,升降压结构在灵活性上占据优势,但也需付出一定代价:

  • vs 降压转换器(Buck):Buck电路仅能输出低于输入的电压,且电流路径更直接(电感始终与负载串联),效率通常更高。但其如同单行道,无法应对输入电压可能低于输出的场景(如电池供电设备在电量衰减时需升压)。

  • vs 升压转换器(Boost):Boost专注于提升电压(如电池3.3V升至5V驱动USB设备),但输出电压无法低于输入。而升降压转换器如同配备倒挡的汽车,既能前行(升压)也能倒车(降压),尤其适应宽范围波动的输入源。

为弥补效率损失(多级能量转换),现代升降压IC采用同步整流技术——用MOSFET替代二极管减少导通损耗。例如智能手机快充电路,输入电压可能在4V-20V间剧烈波动,但升降压芯片仍能稳定输出9V/12V,保障充电速度恒定。

工程挑战:纹波抑制与稳定性设计

升降压转换器的双阶段特性带来两大核心挑战:输出电压纹波回路稳定性

纹波抑制依赖电容与电感的协同滤波。输出电容需在电感放电时吸收高频脉冲电流,并在开关导通阶段“接力”供电,因此常选用低ESR(等效串联电阻)的陶瓷电容或多颗并联电解电容,如同在湍急溪流中筑坝蓄水。电感值的选择则需平衡响应速度与纹波:电感量过小会导致电流突变加剧纹波;过大则响应迟滞,难以跟踪负载变化。

稳定性设计关乎反馈环路的动态调节。工程师通过补偿网络(如RC电路)调整控制芯片的响应曲线,避免因负载突变引发振荡。例如当设备从待机切换到满载(如相机启动闪光灯),反馈环路需在微秒级调整占空比,防止电压跌落导致系统复位。

从实验室到生活:无处不在的电压重塑

升降压转换器的工程价值在诸多场景中凸显:新能源车电池管理系统(300V高压电池组降压为12V供仪表盘,同时升压回收制动能量);太阳能路灯(日照波动时维持LED驱动电压恒定);甚至USB-PD快充充电宝(单芯片实现充放电时的双向升降压)。它们默默隐藏在电路板深处,却维系着电压世界的动态平衡。

随着宽禁带半导体(GaN、SiC)技术的普及,新一代升降压转换器正突破频率与效率极限。未来无论是太空探测器的抗辐射电源,还是植入式医疗设备的微型供电,都将继续依赖这项“负压生成术”的持续进化——用精巧的电磁舞蹈,驯服桀骜不驯的电能。
