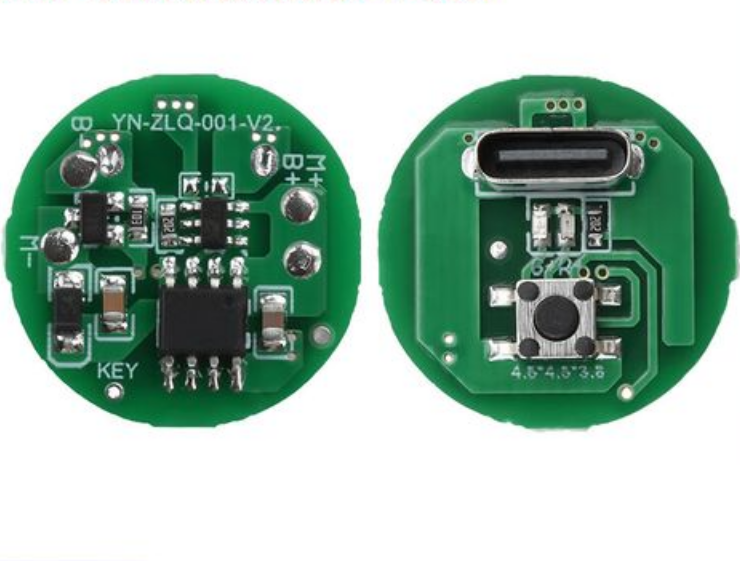

强光手电筒电路板电路图是实现高效照明的核心设计，其结构看似简单却蕴含精密的工程逻辑。通过电池、LED光源、控制电路等组件的协同工作，手电筒不仅能提供高亮度光线，还能在复杂环境中保持稳定性能。以下从电路构成、工作原理、设计优化等角度展开分析，结合场景化比喻帮助理解。

一、核心组件与基础电路架构

强光手电筒的电路可拆解为三大模块：电源系统、发光回路和控制保护单元。

1. 电源系统：电池是手电筒的“能量心脏”，常见配置包括单节锂电池或多节串联电池组。例如，使用18650锂电池的手电筒，电压通常为3.7V，而多节镍氢电池串联可提供更高电压，适合驱动高功率LED。

2. 发光回路：LED作为光源，其特性类似“高效节能灯珠”。典型电路中，LED通过限流电阻或电容直接连接电池，形成闭合回路。例如，限流电阻的作用类似“水管中的节流阀”，防止电流过大烧毁LED。

3. 控制保护单元：在充电式手电筒中，电路会加入整流二极管和充电指示灯。整流二极管如同“单向阀门”，确保电流只能从外部充电器流向电池，避免反向漏电。

二、电路设计的关键技术要点

要实现强光与续航的平衡，需解决以下技术问题：

1. 驱动电流匹配：LED的亮度与电流成正比，但过高的电流会导致发热甚至损坏。例如，一颗10W的LED需要约350mA的驱动电流，此时需通过限流电路将电池电压稳定在安全范围内。

2. 散热管理：高功率LED工作时会产生热量，如同“小炉子”。电路板需采用铝合金基材或散热铜箔，类似给“炉子”加装散热片，避免高温影响寿命。

3. 防爆与安全性：在矿井、加油站等危险场景中，电路需具备防爆功能。例如，LED防爆手电筒通过隔爆型设计，将可能引爆的电气元件封闭在特殊壳体中，类似“高压锅密封原理”。

4.


三、典型电路图解析与场景应用

以常见的大功率LED手电筒电路为例，其原理图通常包含以下部分：

1. 电池组与开关：电池串联提升电压，开关则像“水龙头”控制电路通断。例如，双键开关可切换不同亮度模式，适应户外探险或紧急信号照明需求。

2. 限流与滤波：电解电容和电感组成滤波电路，平滑电流输出。这类似“水库蓄水”，减少电压波动对LED的冲击。

3. 充电管理：智能充电电路能自动识别电池状态，如同“管家”般控制充电电流和时间，防止过充。

四、优化设计与未来趋势

随着技术发展，手电筒电路设计不断迭代：

1. 能效提升：通过PWM调光技术动态调整电流，类似“调节水龙头流量”，在低亮度模式下延长续航。

2. 智能化集成：加入蓝牙模块或感应器后，手电筒可变身“智能设备”，例如通过手机APP控制开关或亮度。

3. 环保材料：采用可回收电路板和生物基塑料壳体，减少环境负担，契合绿色消费趋势。

五、实用建议与选购参考

用户在选择或改装手电筒时，需关注以下几点：

1. 电路兼容性：更换LED时，需匹配限流电阻参数，否则可能因电流过大导致烧毁。

2. 防护等级：标注IP67及以上的防水防尘电路，适合雨雪、扬尘等恶劣环境。

3. 续航测试：优质电路设计应保证连续照明8小时以上，且亮度衰减小于20%。

强光手电筒电路板的设计本质上是在能量效率、安全性与成本之间寻求平衡。从矿工头灯到户外救援，其电路图的每一次优化都源于对用户需求的深度洞察。未来，随着新材料和智能技术的融合，手电筒电路或将实现更轻、更亮、更智能的突破。
