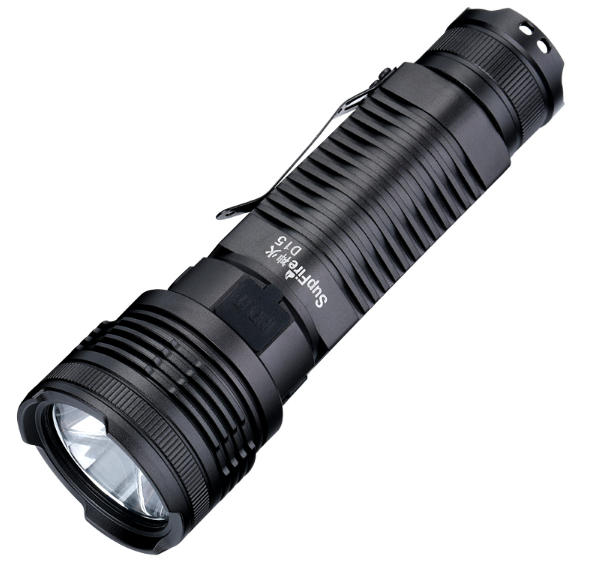

在现代照明工具中，LED强光手电筒以其高效能、长寿命和便携性赢得了广泛的青睐。不同于传统手电筒的简单构造，LED强光手电筒的电路设计融合了精密的电子元件与高效的能源管理策略，实现了亮度与续航的双重突破。本文将深入剖析LED强光手电筒的电路图，带您领略其背后的科技魅力。

一、核心组件解析

1. LED发光二极管：作为手电筒的“心脏”，LED（Light Emitting Diode）发光二极管以其低功耗、高亮度著称。相较于传统灯泡，LED的能效转换率极高，意味着在相同电量下能发出更亮的光线。这得益于其独特的半导体材料特性，当电流通过时，电子与空穴复合释放能量，以光的形式表现出来。

2. 驱动电路：为了稳定控制LED的工作状态，避免因电压波动导致的亮度变化或损坏，驱动电路应运而生。它通常包括恒流源、限流电阻等元件，确保LED在最佳工作点运行。例如，某些高端手电筒采用CN5728等专用芯片进行恒流驱动，保证光线输出的稳定性和一致性。

3. 电源管理：电源部分是手电筒的能量来源，常见配置有单节锂电池或多节可充电电池（如NI-MH）。为提升能效，部分设计还融入了升压电路，利用高效率升压控制器将低电压转换为适合LED工作的较高电压，同时实现自动调光功能，根据电池电量智能调节亮度，延长使用时间。

二、电路工作原理

1. 接通电源瞬间：当手电筒开关闭合，电源接入，由于电容C1两端电压不能突变的特性，VT1（通常是一只三极管）的基极电位低于发射极，导致VT1瞬间导通。这一过程类似于水库开闸，初期水流（电流）迅速通过。

2. 电流路径形成：随着VT1的导通，为VT2（另一只三极管）的基极提供了偏置电流，促使VT2也随之导通。此时，电流从电源正极出发，经过电感L（用于储能和滤波）、VT2的集电极到发射极，最终流回电源负极，形成一个闭合回路，点亮LED。

3. 稳态工作：在稳定的工作状态下，驱动电路持续为LED提供恒定的电流，确保亮度稳定。同时，电源管理电路监控电池电压，必要时调整升压比例或降低电流，以保护电池免受过放损伤，延长手电筒的整体使用寿命。

三、能效与续航优化

LED强光手电筒之所以能在保持高亮度的同时拥有较长的续航时间，关键在于其高效的电路设计和能源管理策略。例如，通过精心设计的升压电路，可以在较低的电池电压下驱动LED达到所需亮度，减少了能源浪费。此外，自动调光功能根据实际需要调整亮度，进一步节省电力，使得一次充电或装填电池后，手电筒能持续工作数小时甚至更久，满足户外探险、紧急照明等多种场景需求。

四、安全与保护机制

为确保使用安全及延长设备寿命，LED强光手电筒电路中还集成了多种保护机制。比如，过流保护可防止电流过大导致元件烧毁；过热保护则能在LED或驱动芯片温度过高时自动降低功率，避免损坏；反接保护则确保电池正负极误接时不会损坏电路。

LED强光手电筒的电路设计是一门集高效能源转换、精准电流控制、智能电源管理于一体的综合艺术。通过对核心组件的精心挑选与配置，以及对电路原理的深刻理解，制造商能够创造出既明亮又持久的照明工具，为我们的生活带来便利与安全。在未来，随着技术的进步，我们有理由相信LED手电筒将会更加智能化、高效化，成为户外探险、日常携带不可或缺的伙伴。
