在现代电子设备中，电源转换是一个常见且重要的环节。许多电子元件和设备需要稳定的5V直流电源来工作，而我们常见的输入电压往往是12V。因此，了解并掌握12V转5V的电路原理对于电子爱好者和工程师来说至关重要。本文将详细介绍12V转5V电路的工作原理、常用方法以及关键元件的作用。

### 一、基本原理概述

12V转5V电路的核心在于将较高的输入电压（12V）转换为较低的稳定输出电压（5V）。这一过程可以通过多种方式实现，包括线性稳压和开关电源两种方式。

### 二、线性稳压原理

线性稳压是一种简单且常用的电压转换方法，它通过调整稳压管的工作状态来实现电压的降低和稳定。

**1. 核心元件：7805稳压器**

7805是一种三端固定输出电压的集成稳压器，其输出电压为5V，能够承受7V至25V的输入电压范围。它内部集成了过流保护、过热保护和过载保护等功能，使用非常方便。

**2. 电路组成**

- **输入电容（Cin）**：位于7805的输入端，用于滤除输入电压中的高频噪声。

- **7805稳压器**：第1脚接输入电压，第2脚接地，第3脚为输出端。

- **输出电容（Cout）**：连接在7805的输出端，用于减少负载变化引起的电压纹波。

**3. 工作原理**

当12V的输入电压施加到7805的输入端时，7805内部的调整管会根据输出电压的变化自动调整其导通程度，从而保持输出电压稳定在5V。多余的电压会以热量的形式耗散掉。

**4. 注意事项**

- 输入电压必须高于5V但不超过25V。

- 输出电流不宜超过1A，否则需要外部散热措施或选择更大电流规格的稳压器。

- 输入和输出端都需要适当的电容以稳定工作。

### 三、开关电源原理

开关电源是一种效率更高的电压转换方式，它通过控制开关元件的通断时间来实现电压的转换和调节。

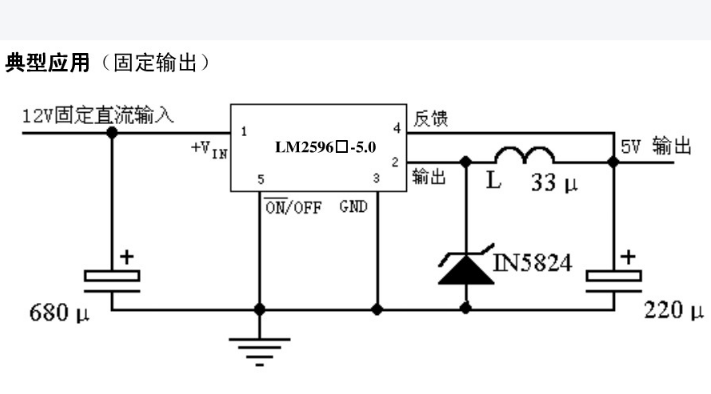

**1. 核心元件：DC-DC降压芯片（如LM2596、MP2307等）**

这些芯片内部集成了开关管、控制电路和保护功能，能够高效地将输入电压转换为所需的输出电压。

**2. 电路组成**

- **输入电容**：用于减少输入电压的纹波和噪声。

- **电感**：储存能量并帮助平滑输出电流。

- **续流二极管**：在开关管断开时为电感提供续流路径。

- **输出电容**：进一步平滑输出电压并减少纹波。

- **反馈电阻**：决定输出电压的值。

**3. 工作原理**

开关电源通过脉冲宽度调制（PWM）技术控制开关管的通断时间比率（即占空比），从而改变输出电压的平均值。经过LC滤波电路后，得到稳定的直流输出电压。例如，要从12V得到5V的输出，需要设置合适的占空比（约42%）来控制开关管的通断。

**4. 优点与缺点**

- **优点**：效率高、体积小、重量轻、稳压范围宽。

- **缺点**：电路相对复杂，设计和调试难度较大；可能会产生电磁干扰（EMI）。

### 四、实际应用与选择建议

在选择12V转5V的电路方案时，需要根据具体的应用场景和需求进行权衡。

**1. 线性稳压适用于**：对效率要求不高、输出电流较小且对成本敏感的应用场合。例如简单的电子制作项目或低功耗设备。

**2. 开关电源适用于**：对效率要求较高、输出电流较大或需要宽输入电压范围的应用场合。例如手机充电器、笔记本电脑电源适配器等。

### 五、总结与展望

随着电子技术的不断发展和创新，12V转5V的电路设计也在不断优化和完善。无论是线性稳压还是开关电源方式都有其独特的优势和适用范围。未来我们可以期待更加高效、紧凑和智能的电源转换解决方案的出现以满足不同领域的需求并推动整个行业的进步与发展。
