在科技日新月异的今天，LED 锂电池手电筒凭借其高效、耐用、便携等诸多优势，成为了人们生活与工作中不可或缺的工具。而深入了解其电路图，不仅能让我们对这一常见设备有更深刻的认识，还能为相关爱好者与从业者提供技术参考与创新思路。接下来，就让我们一同走进 LED 锂电池手电筒电路图的奇妙世界。

一、基础电路架构：搭建光明的基石

LED 锂电池手电筒的基础电路相对简洁却至关重要。通常，它由锂电池作为电源核心，为整个系统提供稳定的电能供应。就如同城市的发电站，源源不断地输出能量，确保手电筒随时待命。而 LED 灯珠则是发光的主角，多个 LED 灯珠根据设计需求并联或串联连接。并联时，每个灯珠都能独立工作，如同并行的道路，一条堵塞不影响其他道路的通行，一个灯珠损坏也不会轻易导致整个手电筒熄灭；串联则像是串联的灯泡，一个灯珠的电流变化会影响其他灯珠，但能保证亮度的一致性与稳定性。

例如在一些简易的手电筒中，采用串联方式连接少量 LED 灯珠，能在较低电压下实现较高亮度，满足日常短时间照明需求。而复杂一些的设计，可能会结合并联与串联，根据不同使用场景灵活调整亮度与续航平衡。

二、降压与升压电路：电能的调控枢纽

由于锂电池电压与 LED 灯珠所需电压并非总是完美匹配，这就需要降压或升压电路来充当“电压调节器”。当锂电池电压高于 LED 灯珠工作电压时，降压电路登场。常见的如电阻降压，通过串联合适阻值的电阻，将多余电压“消耗”掉，就像水流经过狭窄管道，压力减小，电流也随之稳定在适合 LED 工作的范围内。不过电阻降压存在效率较低的问题，部分电能会以热能形式损耗。

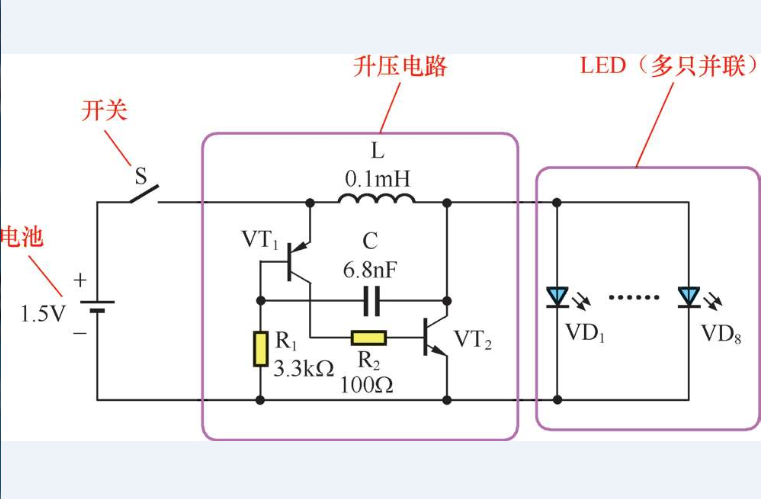

而在需要更高电压驱动特定 LED 配置时，升压电路就发挥作用了。例如采用电感与电容组成的升压电路，如同一个小型的“压力泵”，将锂电池输出的电压提升到合适水平，让 LED 灯珠能全力发光。这种电路能在较低电池电量时，仍维持一定的亮度，延长手电筒的使用时间，尤其适用于对亮度要求较高且需要长时间续航的设备。

三、恒流驱动电路：稳定亮度的保障

为了确保 LED 灯珠在不同电压下都能保持稳定亮度，恒流驱动电路不可或缺。它就像一个精准的“水流控制器”，无论上游水源（锂电池电压）如何波动，都能保证下游（LED 灯珠）获得稳定且合适的电流。常见的恒流驱动芯片，如某些专用的 LED 驱动集成电路，内部通过复杂的反馈机制与电路设计，实时监测并调整电流大小。

在实际应用场景中，当锂电池随着使用时间电压逐渐下降时，恒流驱动电路能让 LED 灯珠亮度无明显变化，避免了因电压降低导致的突然变暗，为用户提供持续稳定的照明体验，这对于户外探险、紧急救援等对照明可靠性要求极高的场景意义重大。

四、充电管理电路：能量补给的守护者

考虑到手电筒需要多次重复使用，充电管理电路起着关键作用。它负责将外部电源（如市电通过充电器转换后的直流电）安全、高效地充入锂电池。充电管理芯片犹如一个智能“管家”，在充电过程中，能精确控制充电电流与电压，防止过充、过放现象发生。

比如在充电初期，以较大电流快速充电，如同给缺水的水库快速注水；当电池电量接近饱和时，自动切换到涓流充电模式，慢慢将电池“填满”，避免电池因过充而损坏，延长电池使用寿命。同时，充电管理电路还具备多重保护功能，如短路保护、过热保护等，确保在各种异常情况下，手电筒与充电过程的安全。

五、功能拓展电路：赋予更多可能

随着技术发展，现代 LED 锂电池手电筒电路图还集成了众多功能拓展电路。例如添加了调光电路，用户可根据实际需求，像调节台灯亮度一样，通过按钮或感应装置轻松切换不同亮度档位，实现节能与强光照明的灵活转换。有些手电筒还具备爆闪功能，通过特殊的电路设计，让 LED 灯珠快速闪烁，在遇到危险时可起到警示作用，如同紧急情况下的求救信号灯。

部分高端手电筒还加入了智能控制芯片，能与手机等设备连接，实现远程控制、电量显示等功能，让用户对手电筒的状态了如指掌，使用更加便捷高效。

通过对 LED 锂电池手电筒电路图的详细剖析，我们不难发现，这看似简单的手电筒背后，蕴含着丰富的电子技术知识与精妙的电路设计思路。从基础架构到功能拓展，每一个环节都紧密相连，共同为实现高效、稳定、多功能的照明效果而努力。无论是电子工程师研发新产品，还是普通用户深入了解手中工具，这些电路图知识都极具价值，为我们照亮前行道路的同时，也开启了探索电子世界的一扇窗口。
