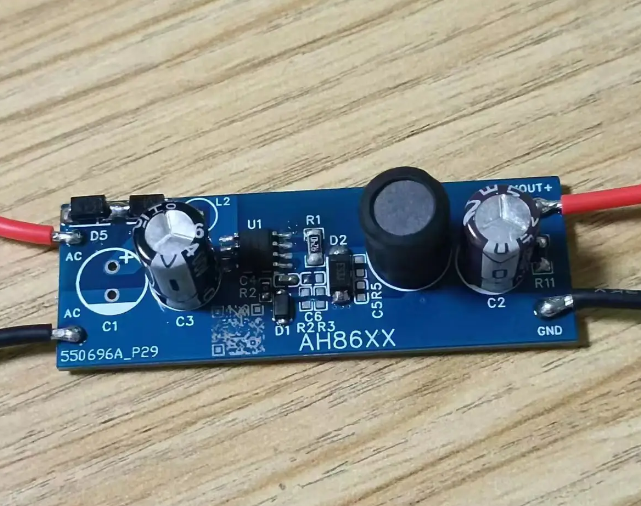

在电子设备中，12V转5V的芯片发烫现象较为常见，这不仅影响设备的性能，还可能缩短芯片的使用寿命。本文将深入探讨这一问题，分析其原因，并提出相应的解决方案。

一、芯片发烫的原因

当12V转5V芯片发烫时，通常是由于输入输出电压差较大导致的。例如，AMS1117 - 5.0芯片在输入12V、输出5V的情况下，压差达到7V。此时，若负载电流为100mA，损耗功率至少为7V×100mA = 0.7W，这是芯片烫手的主要原因。

从能量转换的角度来看，线性电源的转换效率相对较低。以BUCK电路的开关电源为例，其转换效率η满足η×输入功率 = 输出功率。在12V转5V的情况下，若输入电流为Ix，输出电流为Iy，则有η×12V×Ix = 5V×Iy。由于存在转换效率的损失，部分能量会以热的形式消耗在芯片上，导致芯片发热。

即使输出电压正常，芯片发热也可能说明内部或外围电路存在额外电流路径或功耗异常集中的情况。例如，在 - 12V转 - 5V的电路中，压差ΔV = 7V，远超LDO的典型压差（0.5 - 1.5V）。过高压差会导致功率P = ΔV×I_LOAD急剧增大，即使在无负载或轻载时，仅内部工作电流也可能导致芯片显著发热。

二、解决方案

增加散热片

为了降低芯片的温度，可以采取增加散热片的方法。确保芯片底部散热焊盘与大面积铜皮良好焊接，推荐散热面积≥4cm²。这样可以使热量更快地散发出去，从而降低芯片的温度。

优化布局

在PCB布局方面，可以将输入电容紧贴芯片VIN引脚（<5mm），以减小线路电阻和电感，降低功耗。同时，在PCB正面增加散热过孔阵列（VIA Array）连接至底层散热铜层，以提高散热效果。

强制风冷

若散热空间不足，可以考虑添加小型风扇进行强制风冷。通过风扇的运转，加快空气流动，将芯片产生的热量带走，从而降低芯片温度。

降低输入电压

如果条件允许，可以适当降低输入电压。例如，将12V降低到8V左右，这样可以减小压差，从而降低损耗功率和发热量。但需要注意的是，降低输入电压可能会影响其他电路的正常工作，因此需要综合考虑。

选择合适的芯片

在设计电路时，可以根据实际需求选择合适的芯片。例如，对于负载电流较大的情况，可以选择开关稳压芯片，其转换效率较高，发热量相对较小。而对于负载电流较小的情况，可以选择线性稳压芯片，但需要注意其压差和功耗。

三、预防措施

为了避免12V转5V芯片发烫问题的出现，可以在电路设计阶段采取以下预防措施：

合理选择芯片：根据负载电流、输入输出电压等参数，选择合适的芯片型号和规格。

优化电路设计：尽量减少不必要的元件和线路，降低线路电阻和电感，提高电路的效率。

加强散热设计：在电路板上预留足够的散热空间，合理布置散热片和散热过孔，确保芯片能够及时散热。

进行测试和验证：在电路设计完成后，进行充分的测试和验证，确保电路的性能和稳定性符合要求。

12V转5V芯片发烫是一个需要引起重视的问题。通过分析其原因，采取相应的解决方案和预防措施，可以有效地降低芯片的温度，提高设备的性能和可靠性。
