当你的电子设备需要**稳定可靠的5V电压**，而手头只有12V电源时，如何实现高效转换？12V转5V不仅是电子设计中的**基础技能**，更直接影响设备性能和寿命。本文将深入解析5种主流转换方案的工作原理，助你精准选择最适合的解决方案！

**一、核心目标：直流电压的精准降压**

12V转5V的本质是**直流到直流（DC-DC）的电压转换**，关键在于实现**高效、稳定、低噪声**的5V输出，满足后续电路或设备（如单片机、传感器、USB设备等）的供电需求。常见方案各有优劣，需根据应用场景权衡。

**二、主流方案原理深度剖析**

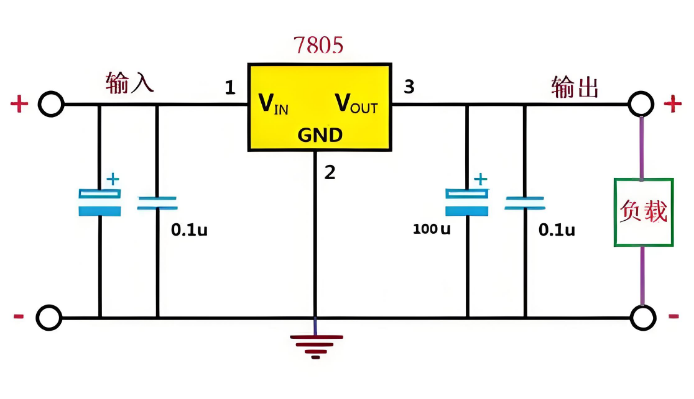

1. **线性稳压器：简单可靠，效率优先**

* **核心思想：** 利用可变电阻分压原理，将多余电压（12V - 5V = 7V）以**热能形式耗散**。

* **工作流程：**

1. 12V输入电压进入稳压器（如经典LM7805）。

2. 内部基准电压源提供稳定参考。

3. 误差放大器实时比较输出电压与基准值。

4. 根据误差信号，调整管（如晶体管）动态改变自身等效电阻，将多余7V*负载电流的功率转化为热量。

5. 最终在输出端维持精准5V。

* **显著优势：** 电路简单、成本极低、输出纹波噪声非常小。

* **致命缺点：** 效率低下（η ≈ 5V/12V ≈ 42%），输入输出压差越大、负载电流越大，发热越严重，需配足够散热器。

* **典型应用：** 低功耗、小电流（<1A）、对噪声敏感、成本敏感的场景。

2. **开关稳压器（Buck拓扑）：高效节能，应用广泛**

* **核心思想：** 利用**高频开关、电感储能、电容滤波**实现高效降压，能量**暂存与释放**而非耗散。

* **工作流程（一个周期）：**

1. **开关导通（Ton）：** 开关管（如MOSFET）闭合，输入12V电流经开关→电感→输出电容/负载→地。**电感储存磁能**（电流线性上升），同时向负载供电并为电容充电。

2. **开关关断（Toff）：** 开关管断开，电感因**自感效应**产生反向电动势维持电流方向。续流二极管（或同步MOSFET）导通构成回路，电感释放储存的**磁能**（电流线性下降），继续为负载供电（经二极管→电感→负载→地）。

3. **持续高频切换：** 通过控制开关导通与关断时间的**占空比（D = Ton / (Ton + Toff)）** 来精准调节输出电压：`Vout = Vin * D`。目标输出5V时，理论占空比 D = 5V/12V ≈ 42%。

* **关键优势：** 效率极高（通常>85%），适合中大电流应用，发热显著低于线性稳压器。

* **主要缺点：** 电路复杂度高，成本较高，输出存在开关频率相关纹波噪声，需良好的PCB布局和滤波器设计。

* **典型应用：** 绝大多数需要高效转换的中高功率场景（如车载设备、嵌入式系统主电源）。

3. **DC-DC降压模块：即插即用，省心省力**

* **核心本质：** 将完整的开关降压电路（控制器、开关管、电感、电容、反馈网络等）**高度集成封装**。

* **工作原理：** 模块内部即采用Buck拓扑（同步或异步），与上述开关稳压器原理相同。

* **突出优势：** 极大简化设计和使用；通常已优化布局和EMI性能；提供固定或可调输出；易于焊接或接线。

* **相对局限：** 成本略高于自行搭建分立电路（但省下开发时间）；尺寸和功率密度可能不及高度优化的自制方案。

4. **电阻分压：理论可行，实用极差**

* **核心思想：** 利用两个电阻串联分压，从12V得到5V。

* **致命缺陷：** 输出电压**完全依赖负载电流变化**（Vout = 12V * (R2 / (R1 + R2)) 仅当负载R_L为无穷大时成立）；效率极低（大部分功率消耗在分压电阻上）；无稳压能力，负载变化会导致电压剧烈波动。

* **结论：** **强烈不推荐**用于实际电源转换，仅用于信号电平的简单衰减或高阻抗参考。

5. **齐纳二极管稳压：小电流应急方案**

* **核心思想：** 依赖齐纳二极管反向击穿时电压稳定的特性。

* **基本电路：** 输入12V经限流电阻（R_limiter）→齐纳二极管（稳压值≈5V）→地。负载并联在齐纳管两端。

* **工作原理：** 当输入电压变化或负载变化引起输出电压变化时：

* 若Vout上升（超过5V），齐纳管击穿电流Iz增大，流过R_limiter的电流增大，导致R_limiter上压降增大，从而迫使Vout下降回5V。

* 若Vout下降，齐纳管电流Iz减小，R_limiter压降减小，使Vout回升。

* **显著缺点：** 稳压精度较差；驱动能力很弱（由R_limiter决定，电流大则R_limiter发热严重、效率低、压差要求高）；输出噪声较大；仅适合微安到几十毫安的极轻负载。

* **应用范围：** 极低功耗电路的基准参考或辅助电源。

**三、关键参数选型指南**

根据应用需求权衡以下因素：

| **特性参数** | **线性稳压器** | **开关稳压器** | **降压模块(开关)** | **电阻分压** | **齐纳二极管** |

| :---------------- | :------------- | :------------- | :----------------- | :----------- | :------------- |

| **效率** | 低 (≈压差%) | **很高 (85-95%)** | **很高 (85-95%)** | 极低 | 低 |

| **发热** | **很高** | 低-中 | 低-中 | 高 | 中-高 |

| **输出纹波/噪声** | **非常低** | 中-高 | 中 | 高 | 中 |

| **电路复杂度** | **非常简单** | 复杂 | **非常简单** | 简单 | 简单 |

| **成本** | **非常低** | 中 | 中-高 | 低 | 低 |

| **驱动能力(电流)** | 小-中 (≤3A) | **小-大 (≥10A)** | **小-大** | 极弱 | **极弱** |

| **输入压差要求** | 有要求 | **很低** | **很低** | 无 | 有要求 |

| **稳压精度** | **较好**
