在电子电路的世界里，电压与电流的转换犹如一场精妙的“能量变奏曲”。当我们试图将 12V 1A 的电源降压至 5V 时，电流究竟会发生怎样的变化？这背后隐藏着诸多电气原理与实际应用的奥秘，值得我们深入探究。

一、理想状态下的电流变化

从基本的电学公式出发，我们知道功率（P）等于电压（U）乘以电流（I），即 P = U×I。在理想情况下，不考虑任何能量损耗，输入功率等于输出功率。当 12V 1A 的电源进行降压转换时，输入功率为 12V×1A = 12W。若将其降压至 5V，根据功率不变的原则，输出电流 I = P/U = 12W/5V = 2.4A。这意味着，在完美无缺的转换过程中，12V 1A 的电源能够提供 5V 2.4A 的输出，就像水流从粗管子流入细管子，虽然压力（电压）降低了，但流量（电流）相应增加，以保持总的“水量”（功率）不变。

二、实际电路中的损耗因素

现实世界并非理想的乌托邦。在实际的降压电路中，存在着各种导致能量损耗的因素，这使得输出电流无法达到理想状态下的 2.4A。其中，最为常见的因素是电阻损耗和器件效率问题。

三、电阻损耗的影响

当电流通过导线和电阻元件时，由于导线存在电阻，根据焦耳定律，会产生热量损耗。这部分损耗的功率表现为 P = I²R，其中 R 是导线和元件的总电阻。例如，若电路中的总电阻为 1Ω，当有 2A 的电流通过时，损耗的功率将达到 4W。这就好比水流在管道中流动时，由于管道的摩擦阻力，会损失一部分水压，导致实际能够驱动设备的流量减少。在 12V 降压到 5V 的电路中，电阻损耗会使可用于负载的电流降低，具体降低的程度取决于电路中电阻的大小和负载的情况。

四、线性稳压器件的效率限制

在一些简单的降压电路中，常使用线性稳压器，如 7805 芯片。这种芯片通过调整自身电阻来稳定输出电压，但在这个过程中，它会消耗一定的功率。例如，当输入电压为 12V，输出电压为 5V，负载电流为 1A 时，7805 芯片两端的电压降为 7V，通过它的电流为 1A，其功耗为 7V×1A = 7W。这部分功耗不仅转化为热量散发，还减少了输送到负载的功率，从而影响了输出电流。一般来说，线性稳压器的转换效率相对较低，在较大的压差和负载电流下，效率可能会更低，导致实际输出电流与理想值存在较大差距。

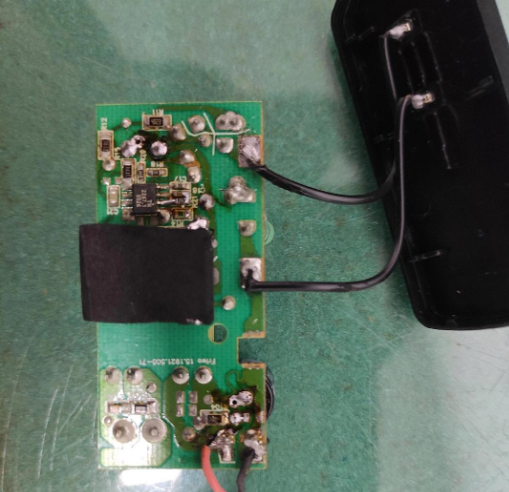

五、开关电源的高效解决方案

为了提高降压转换的效率，开关电源技术应运而生。开关电源通过快速切换电路的工作状态，实现能量的高效传输。它类似于一个智能的水泵系统，不是持续稳定地供水，而是根据需求快速开闭阀门，使得水的输送更加高效。在开关电源中，通过控制电路将输入的直流电压转换为高频交流电，再经过变压器隔离和整流滤波后得到所需的输出电压。这种方式能够显著降低电路中的损耗，提高转换效率。例如，一些高效的开关电源芯片能够将 12V 转换为 5V，转换效率可达 90%以上，这意味着在相同的输入功率下，它可以输出更大的电流。

六、实际应用中的综合考虑

在实际应用中，选择何种降压方案需要综合考虑多个因素。如果对成本敏感且负载电流较小，简单的电阻分压或线性稳压电路可能就足够了，尽管效率较低且发热较大。但如果对效率和稳定性要求较高，或者负载电流较大，开关电源则是更好的选择。此外，还需要考虑电路的复杂性、可靠性以及电磁兼容性等因素。例如，在为电子设备设计电源时，需要确保降压电路不会对其他电子元件产生干扰，同时要满足设备的启动和运行要求。

七、安全与保护措施

无论是哪种降压电路，安全都是至关重要的。过大的电流和过高的温度可能导致电路损坏甚至引发火灾等安全事故。因此，在设计和使用降压电路时，需要采取一系列的安全和保护措施。例如，添加保险丝可以在电流异常增大时切断电路，防止设备损坏；安装散热片可以有效降低功率器件的温度，延长其使用寿命；同时，合理的电路布局和布线也可以减少电磁干扰和漏电风险。这些措施就像是给电路穿上了一层“防护服”，确保其在安全稳定的环境下运行。

通过对 12V 1A 降压到 5V 的电流变化的深入分析，我们可以看到电子电路中的电压与电流转换是一个涉及多方面因素的复杂过程。从理想状态下的计算到实际电路中的损耗考虑，再到不同降压方案的选择和应用，每一个环节都蕴含着丰富的电学知识和工程实践经验。只有在充分理解这些原理和因素的基础上，我们才能设计出高效、稳定、安全的降压电路，满足各种实际应用的需求，让电能在我们的生活和工作中发挥出最大的价值。
