dc转dc降压模块如何能减少干扰
返回列表 来源: 发布日期: 2025-07-02

在现代电子设备中,DC转DC降压模块被广泛应用以提供稳定的电压。然而,这些模块在工作时可能会产生电磁干扰(EMI),影响其他电子组件的性能。因此,了解如何减少DC转DC降压模块的干扰至关重要。本文将探讨一些有效的方法来降低这些干扰。

## 1. 选择合适的拓扑结构

不同的DC转DC转换器拓扑结构对EMI的影响不同。例如,Buck转换器由于其简单的结构和较低的开关频率,通常比Boost或Buck-Boost转换器产生的干扰要少。在选择拓扑时,应考虑应用的具体需求和可能产生的干扰水平。

## 2. 优化布局设计

合理的PCB布局可以显著减少EMI。以下是一些布局建议:

- **缩短高频回路路径**:将输入电容、输出电容和开关元件尽可能靠近,以减少高频电流环路的面积。

- **分离模拟和数字部分**:避免数字信号干扰模拟信号,使用地平面隔离不同部分。

- **使用宽而短的走线**:减少走线电感,降低高频噪声。

## 3. 滤波器的使用

在输入和输出端添加适当的滤波器可以有效抑制EMI。常见的滤波器包括:

- **输入滤波器**:在输入端添加LC滤波器或π型滤波器,过滤掉高频噪声。

- **输出滤波器**:在输出端使用电感和电容组成的低通滤波器,平滑输出电压。

## 4. 屏蔽和接地

良好的屏蔽和接地措施可以防止EMI的传播:

- **屏蔽**:使用金属外壳或屏蔽罩包裹敏感元件,阻止外部电磁波的干扰。

- **接地**:确保所有接地连接良好,避免地环路引起的干扰。对于高频信号,采用多点接地;对于低频信号,采用单点接地。

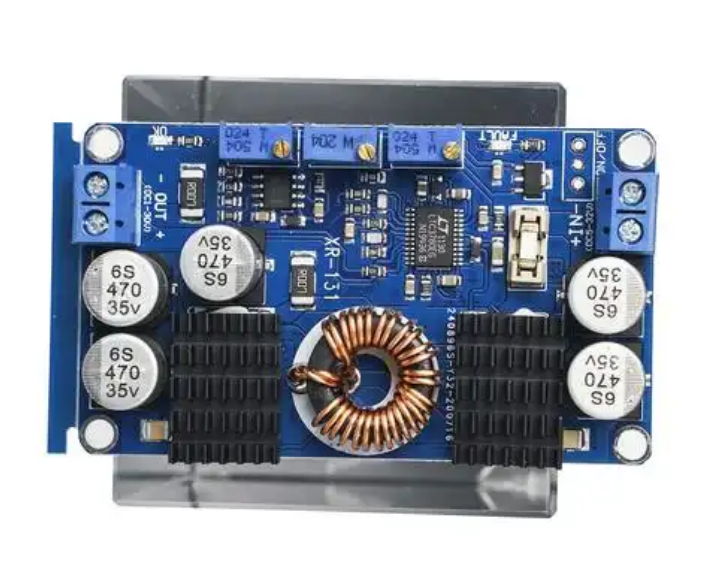

dc转dc降压模块如何能减少干扰

## 5. 选择合适的元器件

元器件的选择也会影响EMI水平:

- **低ESR电容**:选择等效串联电阻(ESR)低的电容,可以减少高频纹波和噪声。

- **肖特基二极管**:相比普通二极管,肖特基二极管具有更快的反向恢复时间,减少了开关过程中的尖峰噪声。

- **软恢复整流器**:使用软恢复特性的整流器可以减少二极管反向恢复时的噪声。

## 6. 控制策略优化

通过调整控制策略,也可以降低EMI:

- **变频控制**:采用随机频率或扩频技术,使干扰能量分散到更宽的频率范围,降低峰值干扰。

- **斜坡补偿**:在电流模式控制中加入斜坡补偿,防止次谐波振荡。

## 7. 热设计考虑

良好的热设计不仅可以提高模块的可靠性,还可以间接减少EMI。过热会导致元器件参数变化,增加噪声。因此,确保散热良好,保持元器件在规定的温度范围内工作。

## 8. 测试与验证

最后,通过实际测试和验证来评估EMI抑制效果是必不可少的。可以使用频谱分析仪、示波器等工具测量模块在不同工作状态下的EMI水平,并根据测试结果进一步优化设计。

总之,减少DC转DC降压模块的干扰需要综合考虑多个方面,包括拓扑选择、布局设计、滤波、屏蔽、元器件选择、控制策略以及热设计等。通过上述方法的应用,可以有效降低EMI,提高系统的稳定性和可靠性。
