12v降5v芯片
返回列表 来源: 发布日期: 2025-07-03

在现代电子设备中,稳定的电源供应至关重要。其中,将12V电压转换为5V的需求尤为常见,这涉及到一类关键的电子组件——12V转5V芯片。这类芯片如同电力转换的“魔术师”,巧妙地运用电路设计,把较高的输入电压转化为适合电子设备使用的稳定输出电压。其背后的工作原理涉及复杂的电子技术,包括开关控制、电压调节以及能量转换等多个环节。通过精准的电路设计和先进的半导体制造工艺,这些芯片能够实现高效、可靠的电压转换,为各类电子设备提供坚实的电力支持,确保它们正常运行。

一、核心功能:从12V到5V的“电压蜕变”

12V转5V芯片的核心任务是完成电压的高效转换。以常见的降压芯片为例,其通过内部的开关电路和储能元件(如电感、电容),将输入的12V电压“裁剪”为稳定的5V输出。这一过程类似于水利工程中的水闸调节:芯片通过快速开关(如MOS管)控制电流的通断,将12V的“水流”分段储存并平滑输出为5V的“水流”。此类芯片的典型效率可达90%以上,这意味着大部分电能被有效利用,而非浪费在发热或损耗中。

二、技术亮点:同步整流与高效率

传统降压方案多采用二极管整流,但二极管的压降会导致能量损失。而现代12V转5V芯片普遍采用同步整流技术,即用MOS管替代二极管。MOS管的导通电阻极低,如同一条畅通的“高速公路”,允许电流双向流动,大幅提升效率。例如,AH8453芯片的效率可达92%,其300kHz的高开关频率还能减小电感和电容的体积,使电路板更紧凑。这种设计尤其适用于对空间和功耗敏感的便携式设备。

三、应用场景:从消费电子到工业设备

12V转5V芯片的应用场景极其广泛。在消费电子领域,它为手机充电器、移动电源、智能家居设备等提供稳定的供电。例如,一款支持5V/2A输出的芯片(如AH8453)可轻松为平板电脑充电。在工业设备中,这类芯片则用于PLC控制器、传感器供电等场景,要求更高的可靠性和抗干扰能力。部分芯片(如MK100)甚至支持军工级应用,适应极端环境。此外,多电压输出能力(如同时提供12V、5V、3.3V)使其在复杂系统中更具优势。

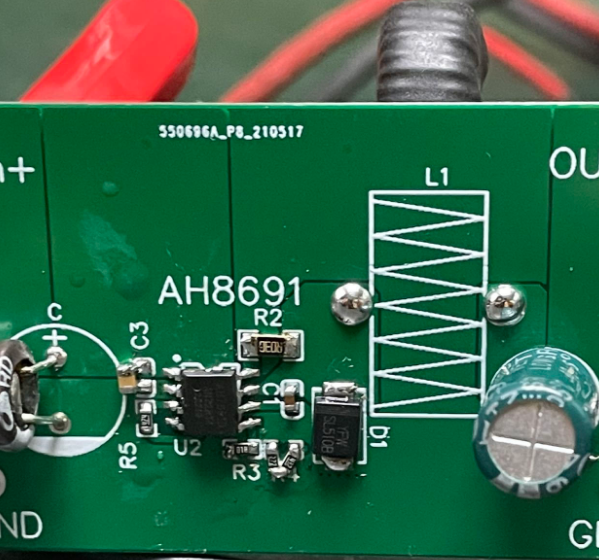

12v降5v芯片

四、关键参数对比:如何选择合适芯片?

参数 | 典型芯片 | 特点与适用场景 |

|------------------|--------------------|-------------------------------------------|

| 输出电流 | 1A(AH8622) | 低成本方案,适合低功耗设备(如安防摄像头) |

| | 2A(AH8453) | 高效同步整流,适合中等功率设备(如平板充电) |

| | 5A(SX2105) | 大电流输出,适用于高功率需求(如无人机供电) |

| 封装形式 | SOP-8(AH8453) | 小型化设计,适合嵌入式系统 |

| | DIP(GS5812) | 易于焊接,适合原型开发或小批量生产 |

| 开关频率 | 300kHz(AH8453) | 高频设计减小元件体积,适合紧凑型设备 |

五、未来趋势:智能化与集成化

随着电子设备向小型化、智能化发展,12V转5V芯片也在不断进化。一方面,集成化成为主流,例如部分芯片已内置过压保护、短路保护等功能,无需额外设计复杂电路。另一方面,智能化需求逐渐显现,例如通过I²C接口动态调整输出电压或电流,适应不同设备的实时需求。此外,氮化镓(GaN)等新材料的应用可能进一步缩小芯片体积并提升效率,为下一代电源设计带来更多可能性。

12V转5V芯片作为电子设备的“心脏”,其技术演进深刻影响着整个行业的发展。从简单的电压转换到高效、智能的电源管理,这类芯片不仅是工程师的“工具箱”,更是推动创新的隐形力量。无论是普通消费者还是专业开发者,了解其原理与选型要点,都能为实际应用带来事半功倍的效果。
