5v1a充电芯片介绍
返回列表 来源: 发布日期: 2025-06-28

在如今这个被智能穿戴设备、蓝牙配件和各种小型电子产品包围的世界里,便捷可靠的充电体验至关重要。这些设备广泛配备容量在500mAh-2000mAh之间的锂离子/聚合物电池,而5V1A(5伏特电压,1安培电流)正是它们最普遍也是最理想的充电规格。

想象一下,当你将蓝牙耳机放入充电盒,或者给智能手表放到充电座上时,正是隐藏在内部的5V1A充电芯片在默默工作,协调着能量精准注入电池,守护着每一次使用的续航。这种看似简单的充电规格背后,却需要精密的管理芯片进行实时调节与保护,确保充电过程**高效、安全且可靠**。

## 一、5V1A充电芯片的核心功能:安全与效率的守护者

1. **输入电压适配与稳压:**

* 芯片的核心任务之一是接受通常来自USB端口(USB-A、Micro-USB、Type-C)、5V适配器或充电宝的5V输入电压。

* 它内部集成了稳压电路,能够有效应对输入电压在一定范围内的轻微波动(如4.5V至5.5V),始终为后续的充电过程提供稳定供电。

2. **智能充电管理(核心):**

* **充电曲线控制:** 严格遵循锂离子/聚合物电池最优充电流程:

* **涓流预充电:** 当电池电压过低(如低于3.0V)时,芯片以极小的电流(通常几十mA)为电池“唤醒”,防止大电流冲击损伤。

* **恒流充电:** 当电池电压回升到安全阈值后,芯片以恒定1A的最大电流为电池快速注入能量(CC阶段),此时充电速度最快。

* **恒压充电:** 当电池电压接近满电电压(4.2V或4.35V)时,芯片将输出电压稳定在特定值,并允许充电电流自然减小(CV阶段)。此阶段保护电池避免过压。

* **充电终止:** 当充电电流减小到预设阈值(如恒流值的10%,即约100mA)或达到满电截止条件时,芯片自动停止充电,防止过充。部分芯片具备**自动再充**功能,电池电压下降到一定值后重新开始充电。

3. **全方位电池保护:**

* **输入过压保护:** 芯片实时监测输入电压,一旦超出安全范围(如超过6V),自动切断充电通路保护后级。

* **输入欠压/过流保护:** 检测输入电压过低(可能导致充电异常)或输入电流过大(可能来源于适配器故障或短路)并采取保护措施。

* **电池过压保护:** 避免恒压阶段因异常导致电池电压过高,严重威胁安全。

* **过温保护:** 当芯片检测到自身温度或电池温度过高时(通常通过外接NTC热敏电阻或内部温度传感器),会自动降低充电电流或完全停止充电,防止热失控风险。

* **短路保护:** 发生输出短路时迅速切断电流。

* **反向保护:** 部分芯片具备防电池电流倒灌至输入端的保护功能。

4. **状态指示:**

* 芯片通常配备1个或2个状态指示引脚,通过驱动LED灯(红/绿、红/蓝等)或连接MCU的GPIO,直观显示当前充电状态(如充电中、充电完成、故障等)。这是用户感知充电进程的重要窗口。

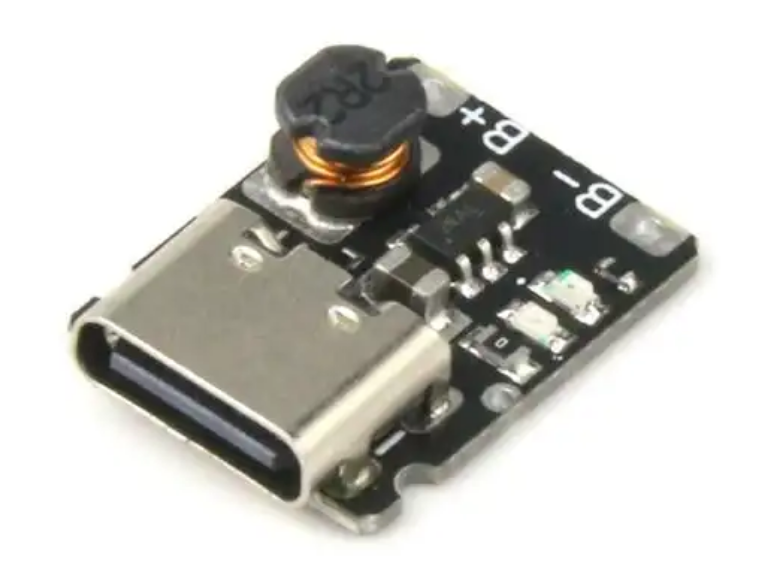

5v1a充电芯片介绍

## 二、技术演进与关键特性

随着半导体技术的飞速发展,现代5V1A充电芯片展现出令人瞩目的特性:

1. **高度集成化:**

* 将功率MOSFET开关管、精密电压电流检测电路、充电逻辑控制器、保护电路等全部集成在单一微小的芯片封装内。

* **典型封装:** SOT23-5, SOT23-6, SOP-8, DFN, QFN等,面积仅为几平方毫米,大幅节省电路板空间。

2. **外围元件精简:**

* 得益于高集成度,通常仅需4-6个外围元件(输入/输出电容、功率电感、电流设定电阻、状态指示LED/电阻、可选的NTC热敏电阻)即可构建完整充电电路,显著降低BOM成本和PCB设计复杂度。

3. **高电压转换效率:**

* 现代芯片普遍采用**同步整流技术**取代传统二极管整流,大大降低导通损耗(尤其是恒流阶段后期和恒压阶段),提升整体效率(普遍>85%,优秀者>90%),减少发热。

* **低静态电流:** 在充电完成或待机状态下,芯片自身功耗极低(通常几个uA级别),最大限度减少“吸血鬼”耗电,保障电池待机时间。

4. **智能化与灵活性:**

* **充电电流可编程:** 通过1个外部电阻即可便捷地设定低于1A的不同恒定充电电流(如500mA),适应不同容量电池需求,提升方案灵活性。

* **温度管理增强:** 支持连接外部NTC热敏电阻,实现更精准的电池温度监测,根据温度动态调节最大充电电流(JEITA规范),确保严寒酷暑下的充电安全。

* **自动识别输入源电流能力:** 部分高级芯片能自动识别USB输入源类型(如标准USB 500mA,快速充电器),智能调整最大充电电流,避免因过载导致输入源(如电脑USB口)限流或断开,提升兼容性。

## 三、无处不在的应用场景

得益于其小巧、高效、低成本的特点,5V1A充电芯片是以下小型便携设备的**主流和优选**充电方案:

* **蓝牙耳机与充电盒:** 为耳机本体和收纳盒内的电池提供可靠充电。

* **智能手表/手环:** 驱动其小巧底座或触点进行充电。

* **小型健康监测设备:** 如电子体温计、便携血氧仪等。

* **GPS追踪器/宠物定位器:** 满足其低功耗定位设备的充电需求。

* **电子玩具:** 为儿童电动玩具的电池充电。

* **便携式小风扇/加湿器:** 驱动这些夏日或干燥环境常用小家电。

* **小型物联网设备节点:** 为低功耗传感终端提供电力支持
