在现代生活中，强光手电筒因其亮度高、便携性强等特点，被广泛应用于各种领域。无论是户外探险、紧急救援还是日常家用，一款性能优良的强光手电筒都能为我们带来极大的便利。那么，你知道强光手电筒的电路原理是怎样的吗？本文将为你详细图解强光手电筒的电路原理。

## 一、强光手电筒的基本组成

强光手电筒主要由以下几个部分组成：

1. **外壳**：通常采用铝合金等金属材料制成，具有良好的散热性和耐用性，能够保护内部电路和灯珠。

2. **灯珠**：是手电筒的发光核心，常见的有 LED 灯珠。LED 灯珠具有能耗低、亮度高、寿命长等优点，能够提供强大的光线输出。

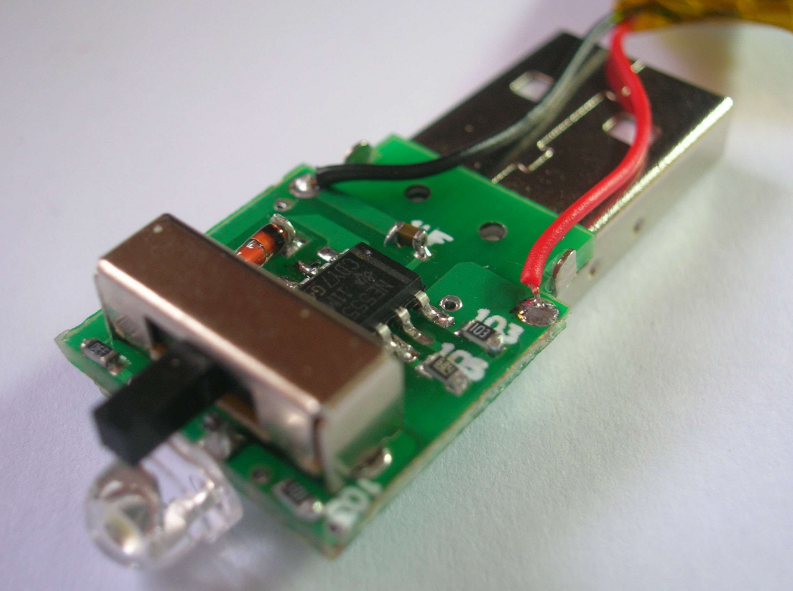

3. **电路板**：上面集成了各种电子元件，负责控制电流的流通和灯珠的点亮。

4. **电池**：为手电筒提供电力支持，一般采用可充电电池，如锂电池等。

5. **开关**：用于控制手电筒的开启和关闭。

## 二、强光手电筒电路原理图解

### （一）简单电路原理

这是最基本的强光手电筒电路原理图。当开关闭合时，电流从电池的正极流出，经过开关，流向灯珠，然后回到电池的负极，形成一个完整的回路，灯珠就会发光。

在这个简单电路中，电池的电压决定了灯珠的亮度。一般来说，电压越高，灯珠的亮度就越大。但是，过高的电压可能会损坏灯珠，所以需要选择合适的电池和灯珠组合。

### （二）带有恒流驱动的电路原理

为了提高灯珠的稳定性和寿命，很多强光手电筒会采用恒流驱动电路。恒流驱动电路可以确保灯珠在稳定的电流下工作，避免因电压波动而导致的亮度变化和灯珠损坏。

在上面的电路原理图中，恒流驱动芯片是关键元件。它能够根据灯珠的特性，自动调整输出电流，使其保持在一个稳定的值。当电池电压变化时，恒流驱动芯片会相应地调整自身的工作状态，以保证灯珠的电流不变。

例如，当电池电压较高时，恒流驱动芯片会增加内部的电阻，降低输出电流；当电池电压较低时，它会减少内部的电阻，增加输出电流。这样，无论电池电压如何变化，灯珠都能在稳定的电流下工作，从而保证了亮度的稳定性和灯珠的寿命。

### （三）带有调光功能的电路原理

一些高级的强光手电筒还具有调光功能，可以根据不同的需求调整亮度。实现调光功能的方法有很多种，下面介绍一种常见的电路原理。

在这个电路中，增加了一个调光电路。调光电路通常由一个电位器和一个控制芯片组成。电位器可以用来调节电阻值，从而改变通过灯珠的电流大小，实现调光的目的。

当电位器的滑片移动时，电阻值会发生变化，进而影响到灯珠的电流和亮度。控制芯片会根据电位器的设定，自动调整输出电流，使灯珠的亮度达到所需的水平。

例如，当电位器的滑片向下调时，电阻值减小，通过灯珠的电流增大，灯珠变亮；当滑片向上调时，电阻值增大，电流减小，灯珠变暗。这样，用户就可以根据自己的需求，轻松地调整手电筒的亮度。

## 三、电路元件的作用

### （一）电池

电池是强光手电筒的能量来源，它将化学能转化为电能，为电路提供工作所需的电压和电流。在选择电池时，需要考虑其电压、容量、内阻等参数。一般来说，高电压、大容量、低内阻的电池能够提供更强大的电力支持，使手电筒的亮度更高、续航时间更长。

### （二）灯珠

灯珠是手电筒的发光核心，它将电能转化为光能。常见的灯珠有 LED 灯珠、氙气灯珠等。LED 灯珠具有能耗低、亮度高、寿命长、体积小等优点，是目前强光手电筒最常用的灯珠类型。在选择灯珠时，需要考虑其亮度、色温、显色指数等参数，以满足不同的使用需求。

### （三）恒流驱动芯片

恒流驱动芯片是保证灯珠稳定工作的关键元件。它能够根据灯珠的特性，自动调整输出电流，使其保持在一个稳定的值。恒流驱动芯片还具有过压保护、过流保护等功能，可以有效地保护灯珠和电路不受损坏。

### （四）电位器

电位器是实现调光功能的重要元件。它通过改变电阻值，来调节通过灯珠的电流大小，从而实现调光的目的。电位器的质量和精度会影响到调光的效果和稳定性，因此需要选择质量好、精度高的电位器。

### （五）开关

开关是控制手电筒开启和关闭的元件。常见的开关有按键开关、拨动开关、轻触开关等。在选择开关时，需要考虑其手感、寿命、防水防尘等性能，以确保使用的安全和方便。

## 四、电路设计要点

### （一）合理选择元件

在设计强光手电筒电路时，需要根据手电筒的功率、亮度、续航时间等要求，合理选择电池、灯珠、恒流驱动芯片、电位器、开关等元件。确保元件的参数和性能能够满足电路的要求，并且相互之间能够匹配良好。

### （二）优化电路布局

合理的电路布局可以提高电路的稳定性和可靠性，减少电磁干扰和热量积累。在设计电路时，需要将电池、灯珠、恒流驱动芯片等发热元件合理分布，避免它们过于集中，导致散热不良。同时，需要注意电路的走线，尽量缩短导线长度，减少电阻和电感的影响。

### （三）做好散热设计

由于强光手电筒在工作时会产生大量的热量，如果散热不良，会导致灯珠的光衰加剧、寿命缩短，甚至可能会损坏电路元件。因此，需要做好散热设计，采取有效的散热措施，如使用散热片、风扇等，将热量及时散发出去，保证电路的正常工作。

## 五、总结

通过以上对强光手电筒电路原理的图解，我们了解了强光手电筒的基本组成和电路原理。强光手电筒的电路设计涉及到多个方面的知识，包括电子元件的选择、电路布局、散热设计等。只有掌握了这些知识，才能设计出性能优良、稳定可靠的强光手电筒电路。

在实际应用中，我们需要根据不同的需求和使用场景，选择合适的电路方案和元件，不断优化电路设计，提高手电筒的性能和质量。同时，还需要注意安全问题，确保手电筒的使用安全可靠。希望本文对你了解强光手电筒电路原理有所帮助。
