车载快充电路图
返回列表 来源: 发布日期: 2025-06-24

随着新能源汽车的普及,车载快充技术逐渐成为行业关注的焦点。如何在短时间内为车辆注入充足电能,同时保证安全性与兼容性?这背后涉及复杂的电路设计与技术创新。本文将深入剖析车载快充的核心原理、关键器件及典型应用场景,为读者揭开高效充电技术的神秘面纱。

一、快充实现原理:电流与电压的“精准舞蹈”

车载快充的本质是通过优化电路设计,在安全范围内提升充电功率。传统充电模式受限于设备协议与电池保护机制,而快充技术通过动态调整输出参数打破这一瓶颈。例如,特斯拉的快充系统通过优化电池管理算法与充电电路拓扑结构,使锂离子在电极间快速迁移,如同在“高速公路”上有序通行。

具体实现中,外部识别电阻与控制电路的配合至关重要。当充电器检测到设备类型(如手机、平板或电动车)后,会自动匹配最佳充电策略。例如,基于IP6518开发的12V车载充电器,可通过PD(Power Delivery)和QC(Quick Charge)协议,智能调节电压电流,最大输出功率达45W,相当于为手机搭建了一条“专属供电通道”。

二、核心器件解析:从TPS2546到HC8813的技术演进

  1. TPS2546-Q1:汽车级的“充电管家”

  2. 这款芯片集成了USB 2.0高速数据开关与电源开关,支持BC1.2标准下的多种模式(如SD P/CDP、DC P),同时兼容非标准设备。其作用类似于“交通警察”,确保数据与电能的双向传输稳定可靠,避免因协议不匹配导致的充电中断。

  3. HC8813:高效稳定的“全能选手”

  4. 基于HC8813芯片的设计方案,通过优化输入端、转换过程与输出端的协同工作,显著提升车充性能。例如,在输入端加入抗干扰电路,避免车载环境电磁干扰;转换过程采用高效DC-DC变换,减少能量损耗;输出端则配备过压、过流保护,如同为设备穿上“防护盔甲”。

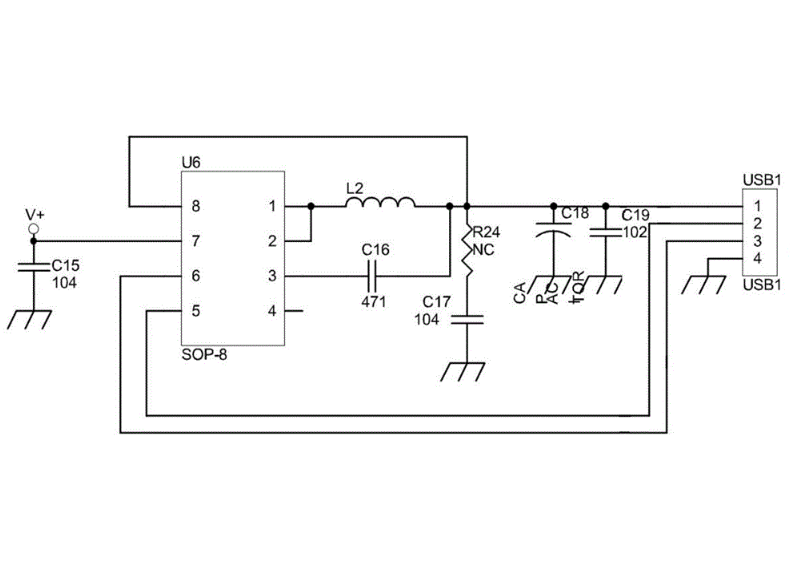

  5. 车载快充电路图

三、电路设计关键点:效率与安全的平衡术

  1. 输入端设计:广域电压兼容

  2. 优秀车充需适应12V-28V的宽电压范围(如卡车与轿车电瓶电压差异)。通过DC-DC变换技术,将输入电压稳压至设备需求值,类似“水坝调节水流”,确保不同车型都能稳定充电。

  3. 功率转换优化:减少“能量浪费”

  4. 采用同步整流技术与低阻抗元器件,可将转换效率提升至90%以上。例如,IP6518方案通过精简电路架构,在保持高功率输出的同时,减少发热与能耗。

  5. 保护机制:多重防线防风险

  • 过压保护:防止电压突变损坏电池,如同“保险丝”自动熔断;

  • 过流保护:实时监测电流,避免过度负载;

  • 温度监控:内置传感器触发降温或断电,防止过热引发安全隐患。

四、应用场景:从手机充电到电动汽车快充

  1. 消费电子领域

  2. 支持PD/QC协议的车充,可为手机、平板等设备提供“极速续命”。例如,45W车充能在30分钟内将手机电量从0%充至70%,媲美家用快充插头。

  3. 电动汽车充电

  4. 特斯拉等品牌通过液冷超充技术,将充电功率提升至数百千瓦,10分钟即可续航数百公里。其背后是电池管理系统与充电电路的深度协同,如同“精准调配能源的指挥中心”。

五、未来趋势:更智能、更绿色

  • 智能化:AI算法动态预测电池状态,实现“按需分配”电量;

  • 集成化:芯片小型化推动车充体积缩小,适配更多场景;

  • 绿色化:氮化镓(GaN)器件的应用,进一步提升效率并降低发热量。

结语

车载快充技术不仅是电力的“搬运工”,更是科技与需求的完美结合。从芯片选型到电路优化,每一步都凝聚着工程师对效率、安全与兼容性的极致追求。未来,随着技术迭代与标准统一,高效充电将不再是高端车型的专属,而是所有车主的“标配福利”。

本文标签: 车载 快充 充电 电路
