在电子电路的广袤世界里，电容降压12V电路图犹如一颗隐匿着独特魅力的明珠，吸引着众多电子爱好者与工程师的目光。它以简洁而巧妙的方式，为实现12V电压转换提供了别具一格的解决方案，既承载着电气原理的深邃智慧，又在实际应用场景中彰显出便捷高效的实用价值。

**电容降压原理探秘**

电容降压，这一看似神奇的现象，实则根源于电容在交流电路中的特性。当交流电施加于电容两端时，电流会通过对电容的充放电过程而流通。根据公式**I = V * f * C**（其中I为电流，V为电压，f为频率，C为电容容值），电容在一定频率的交流电下，会产生特定的电流。而电容两端电压与电流的相位关系，使得它在限制电流的同时，能够实现电压的降落。在电容降压12V电路中，通过精心挑选合适容值的电容，使其在接入的交流电网电压下，产生符合需求的压降，从而得到相对稳定的12V直流电压输出。

**电路图剖析：关键组件与连接奥秘**

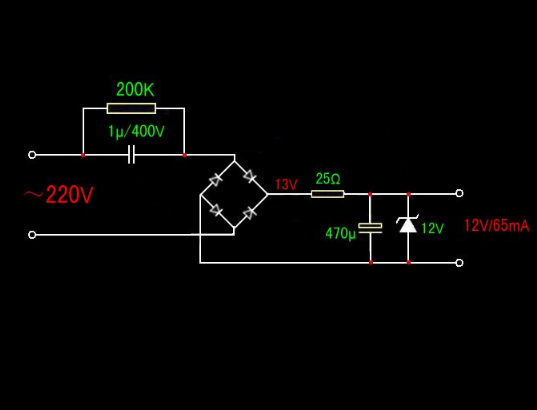

一幅典型的电容降压12V电路图，虽看似简单，却处处暗藏玄机。核心组件无疑是承担降压重任的电容，其容值选择至关重要。通常，对于220V市电输入，要降至12V，需依据负载电流情况，结合公式精确计算。例如，若负载电流约为100mA，通过理论推导与实践修正，可能选取1μF左右的电容。但需注意，实际应用中要考虑电容的耐压值，确保其能承受市电峰值电压，避免击穿损坏。

除电容外，电路中还会串联一个限流电阻。*此电阻作用非凡*，一方面，它与电容协同工作，进一步稳定电路中的电流，防止电容因瞬态电压波动或负载突变而受损；另一方面，在电源接通瞬间，限流电阻可限制过大的充电电流，保护后续元件。一般根据欧姆定律，结合电容容值、输入输出电压差以及预期电流，精确计算其阻值，常见取值范围可能在数百欧姆至数千欧姆不等。

紧随其后的往往是桥式整流电路，由四只二极管组成。其功能是将电容降压后的交流电转换为脉动直流电。这四只二极管如同忠诚的卫士，按需导通与截止，确保电流单向流动，为后续滤波及稳压环节奠定基础。再搭配滤波电容，利用电容储能与释能特性，平滑整流后的脉动直流电，使输出电压趋于平稳，接近理想的12V直流电。

**应用场景：从生活到工业的广泛渗透**

电容降压12V电路因其独特优势，在诸多领域大显身手。于日常生活，常见的LED照明驱动电源便是典型例证。采用电容降压式电路，无需复杂变压器，便能将市电高效转换为适配LED发光的12V直流电，不仅体积小巧、成本低，而且能效可观，为绿色节能家居添彩。在工业控制领域，一些对成本敏感、对精度要求并非极致严苛的传感器供电模块，也常运用此电路。如温度、湿度传感器前端电源，借助电容降压12V电路，稳定供电，保障数据采集传输精准无误，助力工业自动化流程顺畅运行。

**设计要点与注意事项：安全高效的平衡术**

设计电容降压12V电路时，首要考虑安全性。尽管电容降压方案简洁，但直接与市电相连，存在触电风险。因此，电路应做好绝缘防护，外壳须采用绝缘材料，且内部布线规整，避免人体可触及部分带电。再者，电解电容有极性之分，使用时务必确保极性正确，否则易引发电容炸裂等故障。

稳定性方面，要应对市电电压波动。当电网电压起伏时，电容容值不变，输出电压可能随之变动。为提升稳定性，可在输出端并联稳压二极管，利用其齐纳击穿特性，当电压超限时导通，维持输出稳定在12V附近。同时，考虑到负载变化影响，限流电阻阻值不宜过大或过小，需综合权衡，既要保证空载时不过流，又要在满载时输出电压跌落在可接受范围。

电容降压12V电路图以其巧妙原理、简易架构与广泛应用，成为电子电路领域不可或缺的一部分。深入理解其内涵，精准把握设计要点，方能让它在电气世界中持续闪耀，为生活与生产注入源源不断的电能活力。
