## **为什么DC-DC同步降压电源如此重要？**

在现代电子设备中，**DC-DC同步降压开关电源**（Buck Converter）因其高效率、小体积和稳定输出，被广泛应用于手机、笔记本电脑、工业控制等领域。然而，一旦出现故障，如何快速诊断和维修成为工程师和爱好者的关键技能。本文将深入解析其工作原理，并提供实用的维修方法，帮助您轻松应对常见问题。

---

## **一、DC-DC同步降压开关电源的基本原理**

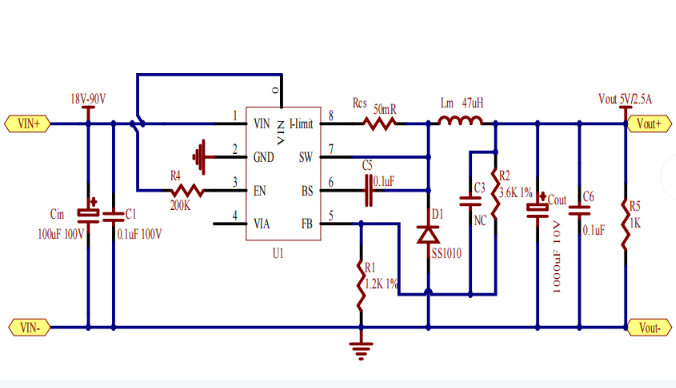

### **1. 核心结构**

DC-DC同步降压电源主要由以下关键部件组成：

- **输入电容（Cin）**：滤除输入电压的高频噪声。

- **功率开关管（Q1、Q2）**：通常采用MOSFET，Q1为高侧开关，Q2为低侧同步整流管。

- **电感（L）**：储能元件，平滑电流波动。

- **输出电容（Cout）**：稳定输出电压。

- **控制IC（PWM控制器）**：调节开关频率和占空比，确保输出电压稳定。

### **2. 工作原理**

同步降压电源通过**PWM（脉宽调制）**控制开关管的导通与关断，实现降压功能：

1. **Q1导通阶段**：电流通过Q1、电感L向负载供电，同时电感储能。

2. **Q1关断、Q2导通阶段**：电感电流通过Q2（体二极管或MOSFET）续流，维持负载电流。

3. **循环调节**：控制IC根据反馈电压调整占空比，确保输出电压（Vout）稳定。

**关键优势**：相比传统异步降压（使用二极管续流），同步方案采用MOSFET替代二极管，降低导通损耗，提升效率（可达95%以上）。

---

## **二、常见故障分析与维修方法**

### **1. 无输出电压**

**可能原因**：

- **输入电源异常**：检查输入电压是否正常，保险丝是否熔断。

- **开关管损坏**：用万用表测量Q1、Q2是否短路或开路。

- **控制IC故障**：检查PWM芯片供电（VCC）及使能信号（EN）。

**维修步骤**：

1. 测量输入电压是否达到规格要求（如12V）。

2. 检查MOSFET是否击穿，更换损坏器件。

3. 若控制IC无输出PWM信号，需更换IC或检查外围电路。

### **2. 输出电压不稳定**

**可能原因**：

- **反馈环路问题**：分压电阻（R1、R2）阻值变化或虚焊。

- **电感饱和**：电感值下降导致电流纹波增大。

- **输出电容失效**：ESR升高或容量衰减。

**维修步骤**：

1. 检查反馈电阻是否阻值漂移，重新焊接或更换。

2. 测试电感是否发热严重，更换符合规格的电感。

3. 用LCR表测量输出电容，替换老化电容。

### **3. 电源过热或效率下降**

**可能原因**：

- **同步MOSFET驱动不足**：栅极驱动电阻过大或驱动电压不足。

- **开关频率异常**：控制IC外围元件（如定时电阻）参数错误。

- **PCB布局问题**：高频回路面积过大导致损耗增加。

**维修步骤**：

1. 检查MOSFET驱动波形，优化栅极电阻。

2. 核对PWM控制器规格书，调整频率设定元件。

3. 优化PCB布线，缩短高频电流路径。

---

## **三、维修工具与技巧**

### **1. 必备工具**

- **数字万用表**：测量电压、电阻、通断。

- **示波器**：观察PWM波形、电感电流。

- **热成像仪**：定位过热元件。

### **2. 实用技巧**

- **先查供电，再查信号**：优先确认输入电压和芯片供电是否正常。

- **对比法**：参考正常板卡的电压、波形数据，快速定位异常点。

- **安全操作**：避免短路，防静电措施不可少。

---

## **四、总结**

掌握**DC-DC同步降压开关电源**的原理与维修方法，不仅能提升设备可靠性，还能节省维修成本。无论是工程师还是电子爱好者，理解其工作逻辑并熟练运用检测工具，都能在面对故障时游刃有余。
