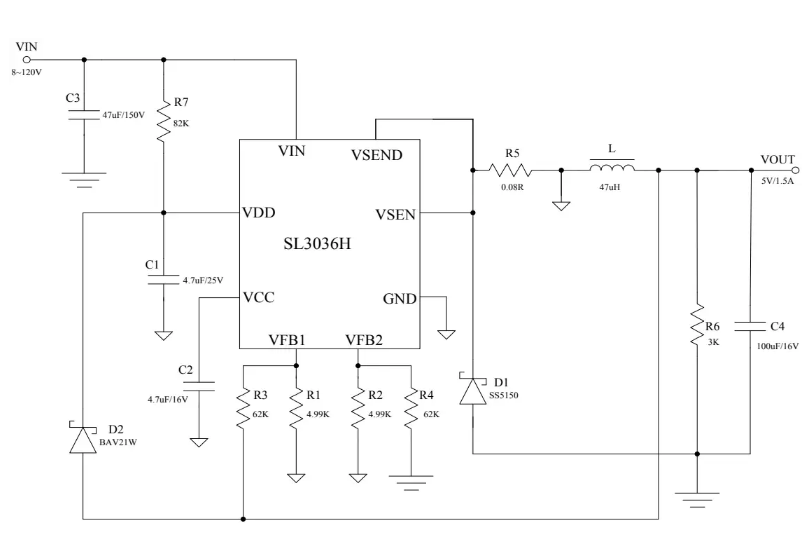

在电子系统中，电源管理如同人体的血液循环系统，而DC-DC降压模块则是其中调节“血压”的核心部件。它的任务是将较高的输入电压稳定地转换为较低的输出电压，为芯片、传感器等负载提供精准的能量供应。理解其原理图设计，是掌握现代电源技术的关键一步。

从输入到输出：能量流动的路径

DC-DC降压模块的输入端通常配备滤波电容，就像水库的缓冲池，用于吸收输入电源中的高频噪声和电压波动。若输入为交流电，还需通过整流器（如二极管或MOSFET）转换为直流，这一过程类似“单向阀门”，只允许电流单向流动。输入电容的选择需考虑耐压和纹波电流能力，例如铝电解电容因其耐冲击特性常被用于输入端，而钽电容或陶瓷电容则因低等效电阻（ESR）更适合输出滤波。

开关电路：能量的“脉冲调制”

模块的核心是开关电路，由MOSFET等功率开关管构成。开关管以高频切换（通常几十kHz至MHz）控制能量传输，如同快速开合的水龙头调节水流。导通时，电流通过电感和负载储能；关断时，电感释放能量维持电流连续。这种“斩波”方式通过调节开关占空比（导通时间与周期的比值）实现降压，例如输入12V、占空比50%时可输出6V。设计时需平衡开关频率与损耗——频率越高，滤波元件体积越小，但开关损耗会上升。

磁性元件与滤波：能量的“平滑器”

电感和输出电容组成LC滤波器，是波形平滑的关键。电感如同“惯性飞轮”，在开关导通时储存磁场能，关断时释放能量；输出电容则像“蓄水池”，吸收高频纹波。电感值的选择需兼顾电流连续模式（CCM）与纹波要求，例如1A负载下常用10-100μH电感。输出电容的ESR（等效串联电阻）直接影响纹波电压，数字电路通常要求纹波小于100mV，因此需选择低ESR的钽电容或并联多个陶瓷电容。

反馈与控制：系统的“智能中枢”

闭环控制通过反馈网络实时监测输出电压，与基准电压比较后调节PWM信号占空比。这类似于空调温控系统：若检测到电压偏低（如因负载增加），控制芯片会增大占空比以提升输出。现代芯片还集成过流保护、软启动等功能，例如通过限流电阻检测开关管电流，异常时立即关断，防止元件损坏。

PCB布局的“隐形规则”

原理图转化为实际电路时，布局布线直接影响性能。高频开关回路（如开关管-电感-电容路径）应尽量短，减少寄生电感导致的电压尖峰；模拟地（反馈网络）与功率地需单点连接，避免噪声耦合。例如，输入电容应紧贴开关管引脚，而反馈电阻需远离电感等干扰源。

参数选择的工程权衡

设计者常面临效率、体积与成本的平衡。例如输入电容的纹波电流额定值需大于计算最大值，耐压需高于输入电压20%-50%；钽电容因易失效，耐压余量需翻倍。对于5V/2A输出的模块，可能选择47μF陶瓷电容（低ESR）与100μF铝电解电容并联的方案，兼顾高频和低频滤波需求。

理解DC-DC降压模块的原理图，不仅是读懂符号连接，更是掌握能量转换的艺术。从开关时序的微秒级控制到PCB布局的毫米级优化，每一处细节都影响着系统的可靠性与效率。随着芯片集成度的提升，外围电路日趋简化，但基础原理始终是设计的灯塔。
