在追求高效能源转换的现代电子设备中，**DCDC降压电路**（Buck Converter）因其高效、紧凑的特性成为电源设计的核心模块。无论是智能手机的快充模块，还是电动汽车的电池管理系统，都离不开这一电路结构的支持。然而，许多工程师和电子爱好者对其核心元件——**电感**和**二极管**的作用仍存在模糊认知。本文将深入剖析这两大元件在降压电路中的工作原理，揭示它们如何协同实现电压的精准调控与能量高效传递。

---

### **一、DCDC降压电路的基本原理**

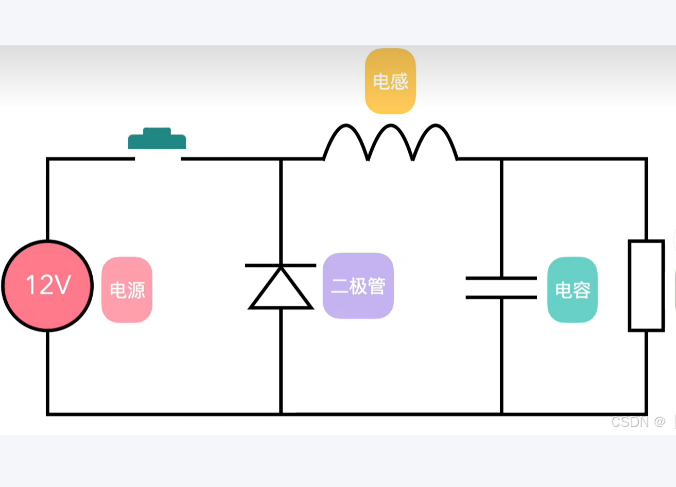

DCDC降压电路的核心目标是将输入的高电压（如12V或24V）转换为稳定的低输出电压（如5V或3.3V）。其核心结构包括**功率开关管（如MOSFET）**、**电感**、**二极管**和**输出电容**。电路通过控制开关管的导通与关断，调节电感充放电周期，最终实现降压功能。

在典型的Buck电路中，当开关管导通时，输入电压通过电感和负载形成回路，电感开始储能；当开关管关闭时，电感通过二极管续流，释放能量至负载。这种“开关-续流”的周期性动作，使得输出电压始终低于输入电压。

---

### **二、电感在降压电路中的三重使命**

**电感**作为降压电路的“能量暂存器”，承担着以下关键作用：

1. **储能与释能的核心载体**

在开关管导通阶段，电感电流线性增加，磁场能量被存储；关断阶段，电感通过二极管向负载释放能量。这种“充电-放电”过程将断续的开关信号转化为平滑的输出电流，**显著降低输出纹波**。

2. **滤波功能的关键实现者**

电感的感抗特性（XL=2πfL）使其对高频开关噪声呈现高阻抗，有效滤除高频分量。与输出电容配合，可进一步抑制电压波动，确保负载端获得稳定的直流电压。

3. **维持电流连续性的保障**

在**连续导通模式（CCM）**下，电感电流始终大于零，避免了因电流断续导致的电压尖峰和效率下降。电感值的选取需权衡纹波电流与动态响应速度，通常遵循公式：

\[

L = \frac{V_{out} \cdot (1-D)}{f_{sw} \cdot \Delta I_L}

\]

其中，\(D\)为占空比，\(f_{sw}\)为开关频率，\(\Delta I_L\)为允许的纹波电流。

### **三、二极管的续流与保护角色**

**二极管**（通常为肖特基二极管或同步整流管）在降压电路中扮演“能量续流通道”和“电路保护者”的双重角色：

1. **续流功能的不可替代性**

当开关管关断时，电感因电流突变会产生反向电动势。此时，二极管为电感电流提供低阻抗路径，防止电压击穿开关管，同时将存储的能量传递至负载。这一过程被称为**续流**，是降压电路实现能量无损转移的核心环节。

2. **反向电压阻断与效率提升**

二极管的反向截止特性可阻止输出端能量回灌至输入端。在同步降压电路中，用MOSFET替代传统二极管（即同步整流技术），可进一步降低导通损耗，提升整体效率至95%以上。

3. **瞬态保护与可靠性增强**

在负载突变或开关瞬态过程中，二极管可吸收电感产生的电压尖峰，保护敏感元件免受损害。例如，肖特基二极管凭借其**低正向压降（0.3-0.5V）**和**快速恢复特性**，成为高频降压电路的首选。

---

### **四、电感与二极管的协同设计要点**

要实现高性能的降压电路，需对电感和二极管进行参数匹配与优化：

- **电感选型**：需综合考量饱和电流、直流电阻（DCR）和温升特性。例如，铁硅铝磁芯电感适合高频应用，而铁氧体电感则适用于低成本场景。

- **二极管参数**：重点关注**正向压降\(V_F\)**、**反向恢复时间\(t_{rr}\)**和**额定电流**。在同步整流方案中，MOSFET的导通电阻\(R_{DS(on)}\)直接决定效率。

- **布局与散热**：电感与二极管的摆放位置需最大限度减少环路面积，降低电磁干扰（EMI）。大功率场景中，还需通过散热片或铜箔铺设计优化温升。

以一款12V转5V/3A的降压电路为例：若开关频率为500kHz，电感值可计算为2.2μH；搭配40V/5A的肖特基二极管（如SS54），可确保在85℃环境温度下稳定工作。

---

### **五、前沿技术对传统元件的挑战**

随着GaN（氮化镓）和SiC（碳化硅）器件的普及，降压电路的开关频率已突破2MHz，这对电感和二极管提出了更高要求：

- **高频化趋势**：需采用低损耗的叠层电感或薄膜电感，以降低磁芯损耗；

- **集成化设计**：将电感和开关管封装为IPM模块，可减少寄生参数，提升功率密度；

- **数字控制技术**：通过自适应算法动态调整占空比，缓解电感饱和风险。
