dcdc降压电路基本结构
返回列表 来源: 发布日期: 2025-05-17

在当今电子设备蓬勃发展的时代,DCDC降压电路宛如一位幕后功臣,悄然维系着众多电子系统的稳定运行。从智能手机等便携设备到大型工业控制系统,其身影无处不在,而深入探究 DCDC降压电路基本结构,就像是揭开一扇通往高效电能管控世界的大门。

DCDC降压电路,顾名思义,主要功能是将较高的直流电压转换为较低的直流电压,以满足不同电子设备对电压等级的严苛要求。其基本结构看似简约,实则蕴含着精妙的电气智慧。**核心组成部分包括功率开关管、二极管、电感以及电容**,这些元件协同作战,各司其职,共同完成电压变换的使命。

功率开关管堪称整个电路的“指挥中枢”,通常采用MOSFET(金属 - 氧化物 - 半导体场效应晶体管)这类高性能器件。它在控制信号的驱动下,周期性地导通与关断,如同**的阀门,巧妙地调控着电流的通断节奏。当功率开关管导通时,输入电压直接加载到电感两端,依据电磁感应原理,电感中的电流线性上升,此时电感储能,为后续能量传递蓄势。而一旦功率开关管关断,电感中所储存的能量便通过二极管得以释放,继续向输出端流动,维持电流的连续性,同时电压幅值降低,达成降压效果。

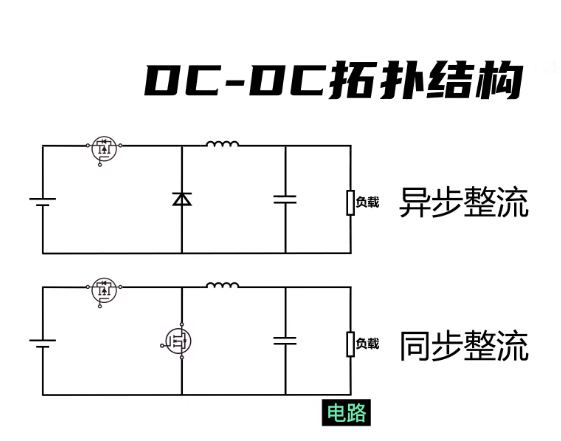

dcdc降压电路基本结构

二极管在电路中扮演着不可或缺的单向导电角色,确保电流只能按照既定方向流通。在功率开关管关断瞬间,承受电感释放的反向电动势,防止电流倒灌,守护电路稳定。优质的二极管具备极低的正向压降与快速的切换特性,减少能量损耗,提升电路整体效率。

电感则是能量存储与转换的关键元件,其电感量大小直接影响着电路的工作特性。合适的电感值能够在功率开关管动作时,平滑电流变化,过滤高频纹波,让输出电流更加平稳。它是电路中的“缓冲气垫”,吸纳和释放能量,适配负载的动态需求。

电容同样不可或缺,在直流降压电路里,它主要用于滤波,剔除输出电压中的交流纹波成分,使**终输出的直流电压趋于平滑纯净。大容量、低等效串联电阻(ESR)的电容能更好地实现这一目标,保障负载端获得高质量电源。

在实际应用中,设计者还需精心考量各元件参数匹配、散热问题以及控制策略优化等细节。例如,根据输入输出电压差、负载电流等指标**选型功率开关管与电感电容,借助先进的散热手段如散热片、风扇等驱散元件工作产生的热量,延长器件寿命。同时,采用合适的控制芯片,**调节功率开关管的驱动信号频率与占空比,实现灵活高效的电压调节。

DCDC降压电路基本结构虽基础却至关重要,它如同电子世界的基石,支撑起复杂多样的电力应用场景,为现代科技的飞速发展注入源源不断的动力,持续书写着电能转换领域的精彩篇章。
