同步整流电路图特点分析
返回列表 来源: 发布日期: 2024-11-21
在现代电子技术不断追求高效、低耗的背景下,同步整流电路应运而生,成为DC/DC变换器领域的一项重要技术革新。本文旨在通过深入浅出的方式,结合直观的图示和详实的数据,对同步整流电路的原理、优势及其在实际应用中的表现进行全面解析,为读者提供一篇内容丰富、逻辑条理清晰、专业且易于理解的科普文章。

#### 一、同步整流电路简介

同步整流技术是一种利用通态电阻极低的功率MOSFET来替代传统二极管进行整流的技术。它的核心在于“同步”,即要求MOSFET的栅极电压与被整流电压保持严格的相位同步,以确保整流过程的高效进行。这种技术特别适用于低压大电流的DC/DC变换器,能够显著提升转换效率,减少能量损耗。

#### 二、工作原理与电路构成

**1. 工作原理**

同步整流的基本思想是利用功率MOSFET作为整流元件,通过控制其栅极电压来实现整流功能。与传统二极管不同,MOSFET在导通时具有极低的导通电阻,因此可以大大降低整流过程中的导通损耗。具体来说,当MOSFET的源极电压高于漏极电压时,给栅极施加合适的正向电压,使MOSFET导通;反之,则施加反向电压或零电压,使MOSFET截止。这样,就可以实现与输入电压相位同步的整流效果。

**2. 电路构成**

同步整流电路通常由以下几个部分组成:

- **功率MOSFET**:作为整流元件,负责替代传统二极管实现整流功能。

- **驱动电路**:用于控制功率MOSFET的栅极电压,确保其与输入电压保持同步。驱动电路通常包括振荡器、逻辑控制器、驱动器和保护电路等。

- **滤波电路**:由电感和电容组成,用于平滑整流后的输出电压,减少纹波和噪声。

以一个典型的Buck电路为例(如网页中提到的同步Buck电路),当开关管Q1导通时,输入电压Vin通过Q1向负载供电,同时电感L充电;当Q1关断时,电感L通过续流管Q2续流,继续向负载供电。在这个过程中,Q2的驱动电压由变压器的副边绕组提供,并与被整流电压的相位保持同步,从而实现同步整流。


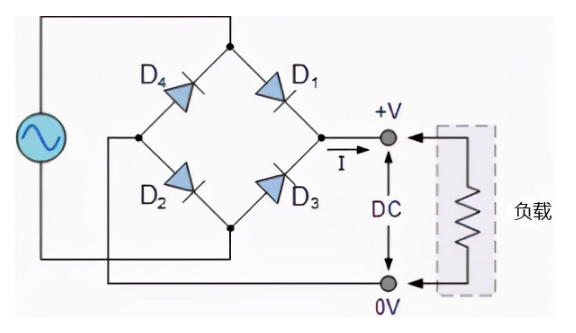

同步整流电路图:原理与优势全面解析


#### 三、同步整流的优势

**1. 高效率**

同步整流技术最显著的优势在于其高效率。由于功率MOSFET的通态电阻极低,通常只有几毫欧姆,远低于传统二极管的正向压降(如肖特基二极管的0.4V~0.6V)。因此,使用同步整流可以大大降低整流过程中的导通损耗,提高DC/DC变换器的整体效率。例如,在某些应用场景下,同步整流技术可以将电源效率提高数个百分点,这对于节能减排具有重要意义。

**2. 适用于低压大电流环境**

随着电子技术的发展,低压大电流的供电需求日益增加。传统二极管在低压大电流环境下的整流损耗较大,而同步整流技术则能够很好地解决这一问题。由于MOSFET的通态电阻与电压无关,因此在低压大电流环境下依然能够保持较低的导通损耗,满足高效整流的需求。

**3. 体积与成本优势**

虽然同步整流电路在驱动复杂性和成本上可能略高于传统二极管整流电路,但随着技术的不断进步和成本的降低,这一差距正在逐渐缩小。同时,由于同步整流技术能够提高DC/DC变换器的效率,因此在需要高效率和小体积的场合(如笔记本电脑、移动设备等)具有广泛应用前景。此外,随着半导体工艺的进步和大规模生产的应用,功率MOSFET的成本也在不断降低,使得同步整流技术更具竞争力。



#### 四、典型应用案例

**1. 计算机与通信设备**

在计算机内部供电、服务器电源及网络通信设备中,DC/DC变换器是不可或缺的部分。这些设备对电源效率的要求极高,因为任何微小的效率提升都将带来显著的能耗降低。同步整流技术因其高效率和低损耗特性,在这些领域得到了广泛应用。例如,许多高性能服务器电源和笔记本电脑适配器都采用了同步整流技术来提高整体能效。

**2. 消费电子产品**

在手机充电器、平板电脑等消费电子产品中,同步整流技术同样发挥着重要作用。这些产品对体积和效率有着极高的要求,而同步整流技术正好能够满足这些需求。通过采用同步整流技术,这些产品可以在保持小巧体积的同时实现高效充电和长时间续航。

**3. 电动汽车及充电设施**

随着电动汽车市场的快速增长,对高效充电技术和车载电源管理系统的需求也日益迫切。同步整流技术在这一领域同样具有广泛的应用前景。它可以用于电动汽车的车载充电器、DC/DC变换器以及充电桩等设备中,提高充电效率和车辆续航里程。


同步整流电路设计原理图二


#### 五、未来展望

随着技术的不断进步和应用的深入推广,同步整流技术将在更多领域展现出其独特优势。未来几年内,我们可以预见以下几个方面的发展趋势:

**1. 更高效率与更低损耗**

随着半导体材料科学的进步和制造工艺的优化,功率MOSFET的性能将进一步提升其通态电阻将更低这将进一步降低同步整流电路的导通损耗提高整体效率。

**2. 智能化控制与集成化设计**

未来同步整流电路将更加注重智能化控制与集成化设计通过引入先进的控制算法和高度集成的芯片解决方案可以实现更加精准的控制和更高的可靠性同时降低系统复杂度和成本。

**3. 广泛应用与多元化发展**

随着新能源汽车、物联网智能家居等领域的快速发展对高效电源管理的需求将进一步增加同步整流技术将以其独特的优势在这些领域得到广泛应用并推动相关产业的升级和发展。同时随着技术的不断创新和完善同步整流技术还将在更多新兴领域展现出其广阔的应用前景。

本文标签: 同步 整流 电路 特点
