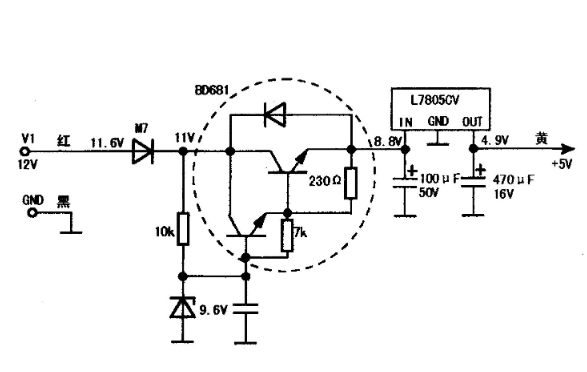

在现代电子设备中，电压转换是必不可少的一环，其中，12V转5V的降压电路更是被广泛应用。本文将介绍几种常见的12V转5V降压电路设计方法，帮助大家更好地理解和实现这一电路。#### 一、线性稳压电路（使用7805三端稳压器）线性稳压电路因其简单和成本低廉而被广泛使用。7805是一款常用的三端稳压器，输入电压范围不大于35V，固定输出5V直流电压。其基本电路如下图所示：```12V ---------┬───+── 7805 ────+5V OUT│ │ │○ │ |└─── GND ────┘```原理图说明：1. **输入电容C1**：用于降低输入的脉动电压，稳定输入信号，推荐值为0.33μF。2. **输出电容C2**：用于稳定输出电压，减少高频噪声，典型值为0.1μF。3. **接地**：确保电路的参考地一致，以减少噪音干扰。这种设计简单有效，但因为其工作原理是通过消耗多余的电压来调节输出，所以在压差大、电流大的情况下，功耗会相对较高，效率低下。例如，12V转5V时，理论上的效率仅为(5V/12V)*100% ≈ 41.7%。

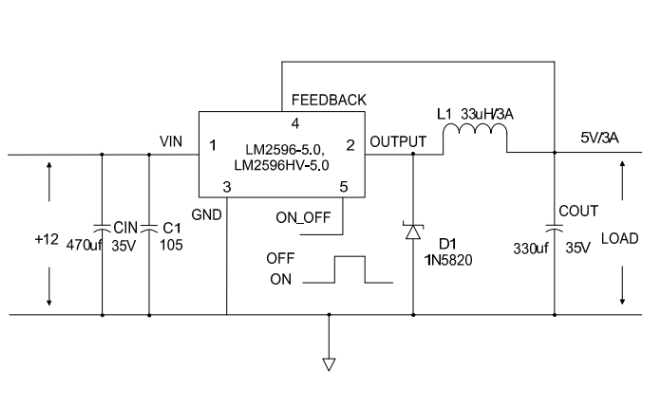

#### 二、开关稳压电路（使用LM2596芯片）为了提高效率，开关稳压电路是一种更好的选择。这类电路通过高频的开关动作，将多余的能量存储与释放，从而实现电压的降低。LM2596是一款常用的开关稳压芯片，输入电压最高为40V，固定输出3.3V、5V、12V以及一个可调节版本。其电路设计如下：```+12V ───┐─── 330μH ──┼─ R1 ────|>EN───────┤| ├──┼── C1 ────┤ LM2596 ──┤| │ ├───+──+5V OUT| ├──┼── C2 ────┤| │ └─── GND ────┘GND │ ││ │─┴── 220μH ──┴─```原理图说明：1. **电感L1**：330μH，用于储能和滤波。2. **输入电容C1**：通常选用100nF的陶瓷电容，作输入滤波用。3. **续流二极管D1**：如肖特基二极管，用于在开关关闭期间为负载提供续流路径。4. **输出电容C2**：选用220μF电解电容，稳定输出电压，滤除纹波。5. **反馈电阻R1、R2**：设定输出电压，通常取值为5KΩ和3.2KΩ（对于5V输出）。该电路能够实现高达80%-90%的效率，且能够承载较大的电流负载，适用于大多数需要稳定电源供电的应用场景。
#### 三、基于MP2303A的DC-DC电源模块设计
对于一些要求体积小巧且性能稳定的应用，使用DC-DC电源模块如MP2303A是一个很好的选择。MP2303A是一款高频、同步整流的降压型DC-DC转换器，其输入电压范围为4.75V至28V，输出可调电压范围为0.6V至25V，最大输出电流可达3A。电路设计如下所示：```+12V ───┐─── R3 ────+│ FB ─────┤ MP2303A ──+──+5V OUT│ │ ├─── GND ───────────┘│ │ └─── GND│ └─── R2│GND ───┐ ││ 10μF │└─────────────────── C1```原理图说明：1. **输入电容C1**：10μF，用于降低输入脉动噪声。2. **输出电容C2**：根据实际需求选择，一般为数μF至数十μF。3. **反馈电阻R1、R2**：决定输出电压值，可通过计算确定具体阻值。4. **电感及二极管**：封装内部集成，简化外围电路设计。这种DC-DC模块具有高效率、高可靠性、设计简洁等优点，非常适用于各种需要高效能转换的应用场合。总结而言，12V转5V的降压电路设计可以选择线性稳压或开关稳压方式，根据具体的应用需求和环境选择合适的设计方案。线性稳压器适合小功率、低成本、电路简单的场合；而开关稳压器在大功率、高效率的需求下更为适用。无论哪种方案，都需要仔细设计电路并考虑各元件的选择，以确保电路工作的稳定性和安全性。
