同步整流芯片工作原理,你懂了吗?
返回列表
来源:
发布日期: 2024-10-22
随着电子技术的飞速发展,电源管理技术在各种电子设备中发挥着至关重要的作用。其中,同步整流芯片因其高效率和低功耗的特点,成为了现代电源转换器设计的重要组成部分。本文将深入探讨同步整流芯片的工作原理,揭示其背后的科学奥妙。
1. 同步整流芯片的基本概念
在开关电源转换器中,整流是不可或缺的一环,它将交流电转换为直流电。传统的整流方式多采用二极管实现,但由于二极管存在导通压降,会导致一定的能量损耗。为了提高转换效率,同步整流技术应运而生。同步整流芯片使用MOSFET代替二极管进行整流,由于MOSFET的导通电阻非常小,因此可以大大减少能量损失,提升系统的整体效率。
2. 同步整流芯片的工作原理

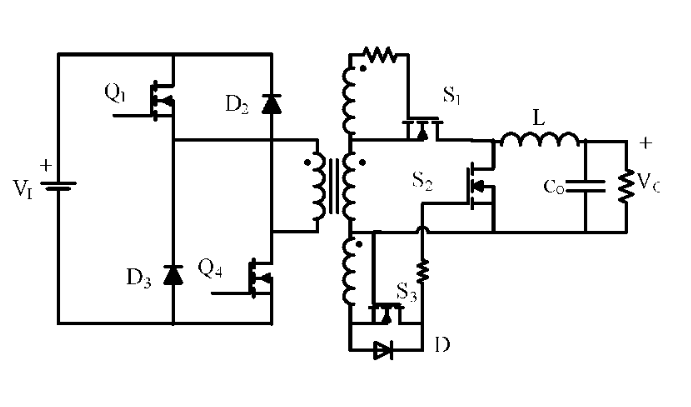

同步整流芯片的核心在于使用两个交替工作的MOSFET来模拟二极管的单向导电特性。在一个周期内,当电流应从输入流向输出时,一个MOSFET(称为上桥)被打开,允许电流通过;而在相反方向,另一个MOSFET(称为下桥)则关闭。反之,当下桥打开时,上桥则关闭,如此往复循环,形成高效的整流过程。
3. 同步整流芯片的优势
相比于传统的二极管整流,同步整流芯片具有多项显著优势。首先,它的转换效率更高,能够减少发热,延长设备的使用寿命。其次,由于MOSFET的低导通电阻特性,同步整流芯片可以在较低的电压下工作,进一步降低了能耗。此外,同步整流芯片通常具备更小的尺寸和重量,有助于实现设备的小型化。
4. 同步整流芯片的应用前景
随着节能减排的理念日益深入人心,高效能的电源管理变得尤为重要。同步整流芯片以其卓越的性能,广泛应用于智能手机、平板电脑、笔记本电脑以及各种便携式电子设备中。未来,随着技术的不断进步,同步整流芯片有望在更多的领域发挥其重要作用,为我们的生活带来更多便利。
总结而言,同步整流芯片以其独特的工作原理,为现代电子设备提供了一种高效、节能的电源解决方案。随着科技的发展,我们有理由相信,同步整流技术将继续推动电源管理领域的革新,开启更加绿色的未来。
