在现代电子设备中，稳压电源的设计是至关重要的一环。特别是当我们需要将12V的输入电压转换为5V的稳定输出时，选择合适的电路设计方案显得尤为重要。本文将以DC-DC转换技术为核心，详细探讨如何实现高效稳定的12V转5V降压电路设计。

一、理论基础与技术背景

在深入探讨具体的电路设计之前，我们首先需要了解一些基本的理论知识和技术背景。直流-直流（DC-DC）转换器是一种将一个电压级的直流电转换为另一个电压级的设备，这一过程中电压既可以被升高（升压转换）也可以被降低（降压转换）。对于12V转5V的应用，显然我们需要的是降压型DC-DC转换器。

常见的降压转换方法包括线性稳压和开关模式稳压两种形式。线性稳压器以其简单可靠的特点被广泛应用，但在压差较大时效率较低；而开关模式稳压器（如MP2225、LM2596等）则能在更宽的输入电压范围内提供更高的转换效率。

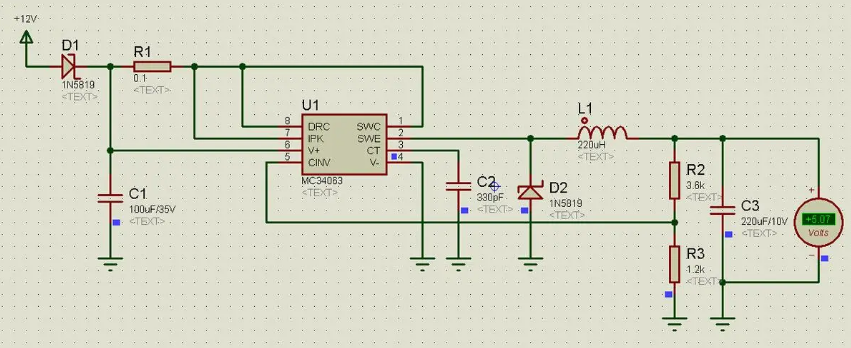

dc12v降压5v电路图原理设计

二、电路设计考量

设计一个高效的12V转5V降压电路时，我们需要综合考虑多方面因素：

1. 效率：对于大功率应用，高效率意味着可以显著减少能源浪费和热量产生。因此，选择高效率的开关模式稳压芯片成为首选方案。

2. 稳定性：稳定的输出是任何电源设计的基石。这要求我们在设计中加入适当的滤波电容，以滤除开关噪声，保证输出电压的平滑。

3. 尺寸：尤其是对于便携式和空间受限的应用，采用小型化的元件和紧凑的布局设计是非常重要的。

4. 成本：在满足性能要求的前提下，合理控制成本也是设计中需要考虑的重要因素。有时，简单的线性稳压方案可能因为其低成本而受到青睐。

三、实用电路示例

下面，我们将基于MP2225这一具体芯片，展示一个实用的12V转5V降压电路设计方案。MP2225是一款高效率同步整流降压型DC-DC转换器，支持宽范围输入电压（4.5V至18V），并提供最大5A的输出电流能力。

1. 基本连接：将MP2225的输入端连接到12V电源，输出端通过一个合适的电感和续流二极管接地，同时接入反馈分压网络以稳定输出电压。

2. 反馈网络设计：通过精确计算反馈电阻的值，确保输出电压稳定在5V。例如，如果使用两个电阻R1和R2形成反馈网络，那么它们的比值应该根据MP2225的数据手册进行调整，以确保准确的输出电压。

3. 滤波与保护：在输入端和输出端分别添加电解电容和陶瓷电容，以滤除纹波并防止电压突变损害敏感元件。同时，考虑添加过流、过热保护措施，以提高系统的可靠性和安全性。

4. PCB布线：在设计PCB布局时，应尽量减少输入和输出回路的面积，避免电磁干扰，并注意散热设计，尤其是在高功率应用中。

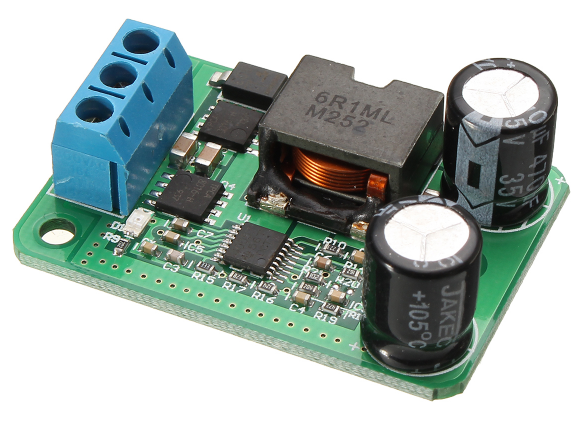

dc12v降压5v电路模块板子

四、实践中的应用

在实际应用中，除了上述基本的设计方案外，还需要考虑实际工作条件对电路性能的影响。例如，环境温度变化可能会影响电子元件的性能，因此在设计阶段就应充分考虑这些因素，选择合适的元件和保护措施。此外，对于批量生产的产品，还需要考虑生产的一致性和可测试性，确保每一台设备的电源部分都能达到预期的性能标准。

五、总结与展望

综上所述，设计一个高效稳定的12V转5V降压电路是一个复杂的过程，需要综合考量多种因素。无论是选择适合的稳压芯片，还是精心设计电路布局和保护措施，都是确保最终产品性能的关键步骤。随着技术的发展，未来的电源管理方案将更加高效、智能和环保，但不变的是对精确、可靠电源供应的追求。
