你以为快充体验的胜负，取决于“充电功率有多大”。但真正把体验拉开差距的，往往藏在更不起眼的地方：协议通信能不能稳定、解码能不能准确、错误能不能及时拦下、空闲时能不能少耗一点电。

在USB PD 3.0这条链路里，双相标记编码（BMC）的解码电路就是那块“谁都不想出问题、但一出问题就全线崩盘”的地基。它看起来不如功率器件耀眼，却决定了协商能否顺利完成、快充能否按预期拉起、系统能否在复杂环境里保持稳。

这篇文章就围绕一个更偏底层、但更贴近工程真实的视角：PD 3.0的新型双相标记解码电路设计思路——尤其是功耗优化怎么做；以及把它做成“可交付芯片”时，系统验证方法到底怎么选、怎么比。

先把概念说清：PD接口和PD协议到底在解决什么

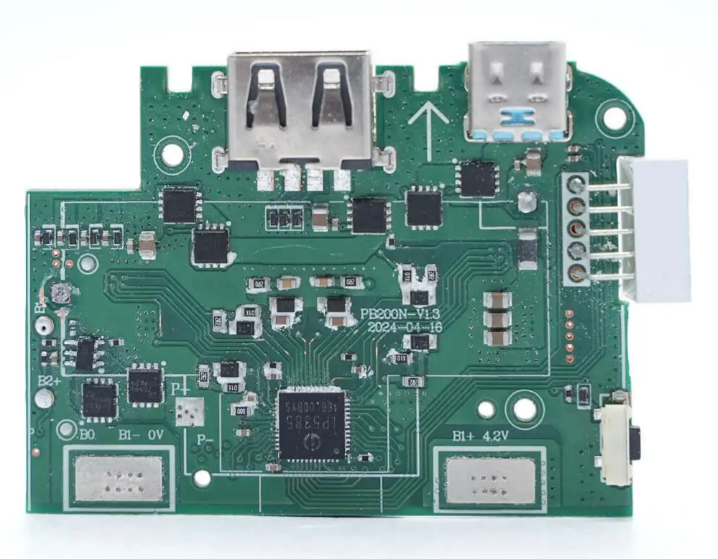

PD协议（Power Delivery）是目前主流快充协议之一。它关注的是两个或多个设备之间的电能传输过程，而且这种电能传输可以是双向的，甚至具备组网能力与系统级供电策略。

USB PD通过USB电缆和连接器“增加电力输送”，扩展了USB应用中的电缆总线供电能力：

它可以实现更高电压和电流，最高功率可达100W，并且可以自由改变电力输送方向。

PD协议基于USB3.1，属于在Type-C端口之后提出的功率传输概念，这让充电能力获得更大的灵活性，并把充电能力扩大到过去的约10倍。

这些“体验层”的结果背后，其实是一次又一次的协商。协商能不能跑通，先得通信链路跑通——而BMC解码，就是通信链路里最关键的一环。

为什么解码电路是PD 3.0的关键点：它不只是“读出0和1”

PD 3.0的协议芯片要实现快充协商，除了策略引擎层、协议层等上层逻辑，也离不开物理层对信号的可靠处理。相关研究在设计PD控制器时提到，PD 3.0标准芯片需要经过两相标记编码（BMC）、循环冗余校验（CRC）等步骤，这直接抬高了设计复杂度与健壮性要求。

换句话说：

• BMC解码不准，上层再聪明也白搭；

• CRC再严格，底层解码乱了也救不回来；

• 而且这条链路还必须“在快充系统里长时间稳定工作”，不是实验室里跑一次就算成功。

新型BMC解码电路：怎么把“准确、范围、功耗”三件事一起拉起来

在《基于USB PD 3.0协议的新型双相标记解码电路设计与验证》中，作者提出了一种新的双相标记解码电路，并给出了验证思路。这个方案的价值，不在于堆复杂结构，而在于把工程上最头疼的三个矛盾点同时照顾到了：结构复杂度、解码适应范围、以及功耗。

这里面有几处设计点，非常值得快充芯片研发的人反复咀嚼。

1）用状态机控制计数器：在“单个数据周期突变”时仍能预测并产生解码结果

文章提到，通过状态机控制计数器的起始与停止，实现对单个数据周期突变在25%以内时的解码结果预测与产生。

你可以把它理解成：信号不是永远规整的，真实线路上会抖、会漂、会有瞬态变化。解码电路如果只会“死读”，就会在突变时误判；但如果能在一定突变范围内“稳住节奏”，系统的容错就会明显提升。

2）用有限长单位冲激响应滤波器计算阈值：扩大连续数据的解码范围

文章还提到，通过有限长单位冲激响应滤波器（FIR）计算解码阈值，使其支持周期在增减7.13%范围内变化的、连续13个数据的解码，从而增大解码范围。

这段信息很关键，因为它指向一个现实：快充链路不是“一个比特正确就够了”，而是连续的数据流要长期正确。能扛住连续13个数据的周期变化，意味着系统在更复杂的信道条件、器件偏差、甚至边缘工况下，都更不容易掉链子。

3）完善错误检测机制：把“错了再说”变成“错了立刻拦”

文章明确提到增加并完善错误检测机制，提高电路安全性。

在快充这种“电能传输协商”的场景里，错误检测不是锦上添花，而是底线：协商错误可能导致协商失败、回退慢充，甚至引发更严重的系统不稳定风险。错误检测做得越完善，系统越敢在更高功率、更复杂策略下运行。

4）门控空闲时关闭解码电路：把功耗优化落到“空闲也省电”

文章提到增加门控，空闲时关闭解码电路以节约能耗。

很多功耗优化并不是在“工作时少吃一点”，而是在“没事干时别吃”。PD通信不是一直满载的，尤其是协商完成后，链路会进入相对空闲的状态。门控带来的价值，就是把“空闲时间”变成真实的能耗收益。

5）验证结果：更简单、更准、更小

该电路在Synopsys公司的DC开发平台下仿真验证。结果表明，相较参考文献中的解码电路，这个方案电路结构更简单、解码准确性更高、电路面积更小。

这句话背后的意味其实很重：

结构更简单，意味着更容易工程化、更容易做时序收敛、也更容易维护；

面积更小，意味着成本与集成空间更友好；

准确性更高，则意味着系统层面少掉坑、少返工、少不可复现问题。

功耗优化到底优化的是什么：不是“省一点电”，而是“让系统敢用、更稳定”

很多人谈功耗优化，停留在“少耗电”。但在快充协议芯片里，功耗优化更像一种系统工程能力：

• 解码电路能在空闲时门控关闭，意味着系统整体待机与轻载表现更可控；

• 解码范围更大，意味着在信号质量不完美时，系统不用频繁重试、也不会因为误码导致上层反复协商——反过来又减少了“无效通信”的功耗；

• 错误检测更完善，意味着系统能更快从异常中恢复，减少异常状态下的额外能耗与风险暴露。

这就是为什么“解码电路功耗优化”不只是电路层的小修小补，它直接影响到协议芯片的产品化体验。

系统验证方法怎么选：从“电路可用”到“系统可交付”，中间隔着验证体系

把解码电路做出来只是第一步，真正难的是：证明它在系统里长期可靠。

从现有材料里，我们能看到几种不同的验证路径，各自对应不同层级的可信度。

1）电路级仿真验证：确保结构成立、指标满足

BMC解码电路的工作首先需要在仿真平台上跑通。参考研究中，该解码电路在Synopsys DC平台下进行了仿真验证，用以证明其结构与效果相对参考方案更优。

这类验证解决的是“有没有明显漏洞、关键逻辑是否成立”。

2）协议层功能验证的可复用方案：用VIP技术做系统级验证

另一份研究《基于VIP技术的USB PD快充系统协议层的功能设计与验证》提出了一种复用性高的验证方案，使用VIP（Verification Intellectual Property）技术来做协议层验证，并强调这种方案能保证PD快充系统协议层的功能设计与验证过程。

这类验证更关注“协议行为是否符合预期、在不同场景下能否复用测试资产”。对于产品线扩展、版本迭代、不同芯片项目复用测试框架，非常关键。

3）制造与量产环节的测试：晶圆测试如何把效率做上去

如果你要把PD协议芯片变成“能出货的芯片”，晶圆测试就是必须跨过的一关。

材料中《基于ATE的USB PD快充协议芯片晶圆测试》提到：基于Chroma 3380P测试系统，分析USB PD快充协议芯片的测试要求，设计了双site并行测试外围电路，实现对该芯片主要功能与性能参数测试；并指出该方案可作为通用测试方法供测试设计参考。

这里的关键词是“双site并行”。它体现的不是“能不能测”，而是“能不能高效测”。对量产来说，并行效率直接影响测试成本、产能节拍和交付压力。

把这三类方法放在一起看，你会发现它们并不互相替代，而是层层递进：

• 仿真让你知道电路方向对不对；

• VIP验证让你知道协议系统是否稳、是否可复用；

• ATE晶圆测试让你知道能不能规模化交付、成本是否可控。

更现实的一句话：PD快充的体验差距，很多时候是“工程方法论”拉开的

USB PD 3.0之所以成为主流快充协议之一，不只是因为它最高可达100W、能双向供电、还能做系统级供电策略；还因为它需要一整套从协议到电路、从验证到测试的工程体系来托底。

BMC解码电路这种“看不见的模块”，做得好，你感受不到它的存在；做得不好，你会在一次次握手失败、一次次回退慢充、一次次不稳定里被迫感受到它的存在。

而这篇材料里提到的新型解码设计，最打动人的点在于：它不是只追求某个单一指标，而是用结构简化、阈值计算、错误检测、空闲门控这些组合拳，把“准确、范围、功耗、面积”放到同一张工程桌面上谈。

快充行业真正的进步，往往发生在“没人愿意写进宣传页”的细节里

如果你正在做PD相关芯片、快充控制器、或协议栈验证，不妨回到一个更朴素的问题：

你想要的到底是“实验室里能跑通一次”，还是“真实设备、真实线缆、真实噪声下长期稳”？

你想要的是“功能能实现”，还是“验证能复用、测试能并行、量产能扛住成本”？

很多时候，答案并不在宏大的叙事里，而就在解码电路这种最不起眼的环节里。

你更关心PD协议芯片里的哪一段：BMC解码、CRC健壮性、策略引擎协商逻辑，还是晶圆测试的并行效率？留言告诉我，我可以继续把这一段拆得更细。
