qc4快充协议是什么意思
返回列表 来源: 发布日期: 2026-06-05

你有多久没为“充电头不通用”而烦心了?曾几何时,每换一部新手机,抽屉里就多一个“专享”的充电器,安卓阵营的快充更是山头林立,互不认账。但在今天,越来越多的设备,无论品牌,都能在你手边的那个小巧的Type-C充电器上满血复活。这场从“各自为政”到“天下大同”的静默革命,一个关键的转折点,就发生在2016年,那个名为QC4的协议身上。

它不是一个简单的功率升级。28W的数字在今天动辄百瓦的“神仙打架”面前,或许已显平淡。但它的真正意义,在于高通第一次主动打开了自家的围墙花园,向那个名为USB PD的开放标准,伸出了和解与融合之手。这标志着一条技术路线的深刻转向:从坚持私有协议的“独狼”,转变为融入通用生态的“共建者”。

高压征途的“中场休息”:效率与兼容的权衡

要理解QC4的变革,我们需要回溯高通QC协议的初心。2013年,QC1.0以5V/2A打破了USB的慢充魔咒。随后的QC2.0堪称划时代,它将充电电压从传统的5V,一举提升至9V、12V乃至20V,在“高压低流”的路径上狂奔,用更高的电压换取更低的线损,从而在普通Micro-USB线材上实现了18W的快充。这为当时电池技术瓶颈下的终端体验,带来了立竿见影的提升。

但高压路径并非完美。持续的升压转换本身会产生额外的发热,电能损耗也随之增加。于是,QC3.0带来了更精细的INOV智能协商算法,电压可以200mV为一档进行动态调节,如同为设备“量体裁衣”,在效率与速度间寻找最佳平衡点,发热显著降低。然而,它依然固守在高通自己的协议城堡之内。

直到QC4.0的出现。它所做的第一个重大调整,便是取消了过去作为主力的12V电压档位。这一举措意味深长。12V档位曾是QC2.0/3.0中兼顾功率与兼容性的重要一环,但或许在更精细的调压需求和新的效率模型下,它已不再是最优解。取消它,意味着协议栈的简化,也为拥抱新标准扫清了一些历史包袱。

与此同时,QC4.0将最大功率提升至28W。这个数字的提升,并非仅仅源于电压电流的粗暴叠加,更可能伴随着电荷泵等新技术的引入或优化,使得在Type-C接口和更安全电流下实现更高功率成为可能。28W,成为了那个时代旗舰手机快充的一个舒适区,够快,且相对可控。

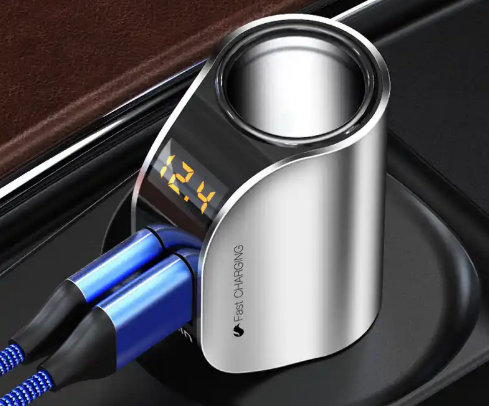

qc4快充协议是什么意思

历史性的握手:兼容PD 2.0的开端

然而,QC4最值得被铭记的,绝非仅是功率数字。其划时代的标志,在于官方文档中那句“首次兼容USB PD 2.0”。

在QC4之前,高通的快充是高通自己的“家务事”,通过特定的数据引脚(D+/D-)进行握手通信。而USB PD协议,则是USB-IF国际组织制定的“世界语”,它通过Type-C接口中的CC引脚进行通信,旨在统一所有设备的充电语言。两者在物理通道和通信协议上,原本是两套平行的体系。

QC4的兼容,意味着高通的设备在连接一个标准的USB PD充电器时,能够识别并切换到PD协议进行充电。虽然初代的兼容可能尚有限制,但这扇门一旦打开,就再也关不上了。这不仅仅是技术上的接口开放,更是一种战略姿态的宣告:孤立的私有协议终有天花板,未来的快充生态,必须建立在开放的标准之上。

随后的QC4+版本,更是将兼容性推进一步,支持了更新、更灵活的USB PD 3.0协议及其PPS(可编程电源)特性。PPS支持以20mV的微小步进动态调节电压,这与QC的INOV理念异曲同工,为两者的深度融合奠定了技术基础。从此,QC协议开始了从“高压低流”的单一路径,到兼容并蓄、全面拥抱标准化的融合路线

融合的涟漪:生态的重塑与今天的回响

QC4迈出的这一步,产生的涟漪效应远超想象。它如同一块投入湖面的巨石,加速了整个消费电子充电生态的融合进程。

对于消费者,最直观的感受是“一头走天下”的便利性日益增强。支持PD协议的充电器、充电宝开始普及,能为笔记本、手机、Switch等多种设备供电。对于手机厂商,这也降低了快充技术的门槛和兼容性成本,它们可以在兼容PD/PPS的基础上,再叠加自己的私有超快充协议(如小米的MI Turbo Charge、OPPO的VOOC等),形成“公有打底,私有冲刺”的灵活策略。

而对于芯片与方案提供商,如沁恒(WCH)这样的企业,QC与PD的融合,催生了一个庞大且统一的市场。无论是需要诱取高压电的电动工具(使用CH224系列受电芯片),还是制造多口快充插排(使用CH237D等供电芯片),或是开发双向充放电的移动电源(利用CH32X035实现DRP双角色),其底层协议栈都得以收敛到PD及其扩展体系。这极大地简化了设计,繁荣了生态。甚至在一根小小的Type-C线缆里,也需要沁恒CH253这样的eMarker芯片来“持证上岗”,宣告自己支持PD3.1的高功率,这一切都根植于一个开放协议被广泛接纳的土壤。

回望QC4,它站在了一个历史的十字路口。往前看,是QC协议凭借先发优势建立起的庞大私有帝国;往后看,是以USB-C和PD协议为代表的、不可逆转的开放融合洪流。它选择了拥抱后者。

今天,当我们用着一个支持PD3.2、功率高达240W的充电器,轻松搞定从手机到游戏本的所有设备时,不应忘记,那个从28W起步、首次尝试兼容PD的QC4协议,正是这条融合路线开端处一个谦逊而关键的路标。它告诉我们,最快的速度,不是永远独自领跑,而是在恰当的时机,融入那条通往未来的、更宽阔的轨道。技术的进化,最终是为了让连接更简单,让体验更无缝,而这,正是所有伟大创新的共同归宿。
