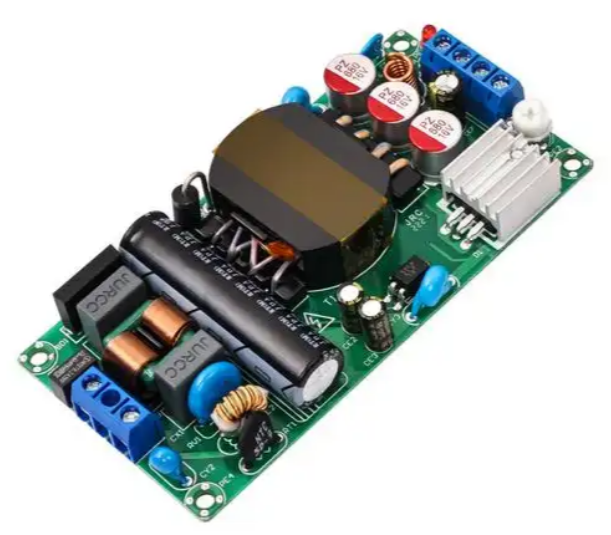

还在为项目选型纠结吗？面对一堆数据手册，从老牌的MC34063到各式高效DC-DC，12V转5V这颗小小的芯片，到底该怎么选？选错了，不是发热严重就是纹波超标，项目进度可能就卡在这最后一环。

这不仅是新手的入门考题，更是老手在性能、成本和体积之间反复博弈的日常。今天，我们不罗列参数，而是从几个真实的工程视角出发，帮你理清选型背后的逻辑。

经典方案的传承：MC34063的启示

在一些对成本极其敏感，或者旧项目维护升级的场景里，你依然能看到MC34063的身影。它的魅力在于极简的外围和难以超越的性价比。作为一颗经典的DC-DC控制器，它能灵活变身降压、升压或电压反转电路，解决基础而多样的需求。

举个具体的例子，在一些老款单相多功能电度表设计中，为了在宽电压输入（比如70%到130%的波动）下还能压低整机功耗，工程师常会用它搭建一个DC/DC变换电路，替代传统的线性稳压。这样一来，即便输入电压最低时能保证输出，在电压正常或偏高时，也不会因为线性稳压“硬扛”压差而产生大量热耗，整体效率和温升表现就好得多。MC34063就像一个朴实的老工具，在特定场合下依然能漂亮地完成任务。

当然，它的局限也很明显：开关频率低，导致配套的电感电容个头大；整体效率比不上现代专为降压优化的同步整流芯片；还需要外挂功率管。所以，它更适合那些对体积和极致效率不苛求，但每一分钱成本都要精打细算的应用。

核心分水岭：LDO与DC-DC的抉择

当输入输出电压非常接近，比如输入5.5V输出5V时，低压差线性稳压器（LDO）往往是首选。它的电路简单，输出干净得像湖水，几乎没有波纹，特别适合伺候那些娇贵的模拟电路、射频模块或者高精度ADC。

但是，一旦压差拉大，比如从12V降到5V，LDO的短板就暴露无遗。它本质上像个智能电阻，多出来的电压（7V）会全部转化成热量。算笔账：理论效率只有5V/12V≈41.7%，实际还更低。如果你需要1A电流，那么芯片上白浪费的功率就高达7瓦，烫手是必然的，不加散热片根本扛不住。

所以，面对12V转5V这种“大落差”任务，只要电流需求不是微安级，DC-DC降压方案几乎是唯一出路。它通过开关和电感电容高效地转移能量，效率轻松做到85%甚至90%以上，把发热问题从源头大幅削减。

大电流与高效率：现代DC-DC降压芯片的演进

如今的DC-DC降压芯片已经高度集成和专业化。针对12V转5V，选择多到眼花缭乱，区别主要看输出电流、开关频率、集成度和特殊功能。

对于1A到3A的主流需求，市场上有大量内置了上下MOSFET的同步降压转换器。一颗芯片集成所有核心功能，外围只需电感电容和几个电阻，画板子非常省心。它们的工作频率通常在500kHz到2MHz，频率越高，用的电感和电容就能越小，有助于把整个电源模块做得更迷你。

当电流需求飙升到5A、10A甚至更高时，玩法又不一样了。你可以选择电流能力更强的集成开关芯片，但这类芯片通常需要特别好的散热设计（比如底部带大焊盘的封装）。更常见的策略是采用“控制器+外置MOSFET”的分体式方案。控制器芯片负责发号施令和驱动，功率MOS管则根据电流大小单独挑选，甚至可以多颗并联来分摊电流和热量。这种方案设计更自由，散热路径也更清晰，能实现非常大的功率输出，不过对PCB布局和电路理解的要求也更高。

实践中的拦路虎：芯片发热与低纹波实现

即便选了高效率的DC-DC，发热和纹波这两只“拦路虎”仍可能跳出来。芯片发烫，通常逃不过这几个原因：一是芯片自身的导通和开关损耗，负载越重越明显；二是PCB布局没做好，热量散不出去；三是电感没选对，饱和了或者损耗太大。

解决发热需要系统排查：首先确保芯片工作在推荐条件下；其次，PCB布局是关键，芯片的散热焊盘一定要通过足够多的过孔连接到内部大铜皮上，充当“散热器”；大电流路径要走得又短又宽，减少不必要的损耗；最后，电感要选品质好、直流电阻（DCR）小、电流额定值（特别是饱和电流）留有余量的。

另一个头疼的问题是输出纹波。像单片机核心、精密传感器这类负载，对电源纯净度要求很高。降低纹波有几个实用方法：在输出端多用几个低ESR的陶瓷电容，它们滤除高频开关噪声很拿手；在芯片的开关节点，可以尝试加一个小RC缓冲电路，能有效抑制电压尖峰和振铃；如果要求极其苛刻，比如给高速ADC供电，可以在DC-DC后面再串一颗高性能LDO。LDO能像一道精细滤网，把前级DC-DC带来的开关纹波和噪声滤得七七八八，得到极其干净的电压，代价是会增加一点额外的压降和功耗。比如，让DC-DC输出5.2V，再经过一个低压差LDO稳到5.0V，这是兼顾效率与纯净度的经典组合拳。

选型路线图：从需求到芯片

面对一个具体项目，你可以按这个思路走：

1. 明确需求：输入电压范围固定吗？输出要多大电流？纹波容忍度多少？成本预算和电路板空间有多少？

2. 初筛拓扑：压差小、电流小、怕噪声 → 优先想LDO。压差大、电流中等以上 → 锁定DC-DC降压。

3. 细化选型：根据电流选集成方案还是分体方案。根据体积和频率选外围器件。

4. 评估散热与纹波：提前估算温升，规划散热。根据纹波要求设计滤波，或准备好“DC-DC+LDO”的后备方案。

5. 站在巨人肩上：多参考芯片官网的评估板设计、参考电路和仿真模型，能避开很多坑，事半功倍。

从经典的MC34063到如今高度集成的同步降压芯片，技术的进步给了我们更多更好的工具。没有“最好”，只有“最适合”。理解每种方案背后的原理和取舍，你才能在复杂的参数海洋里，为你的项目找到那颗最称手的“芯”。
