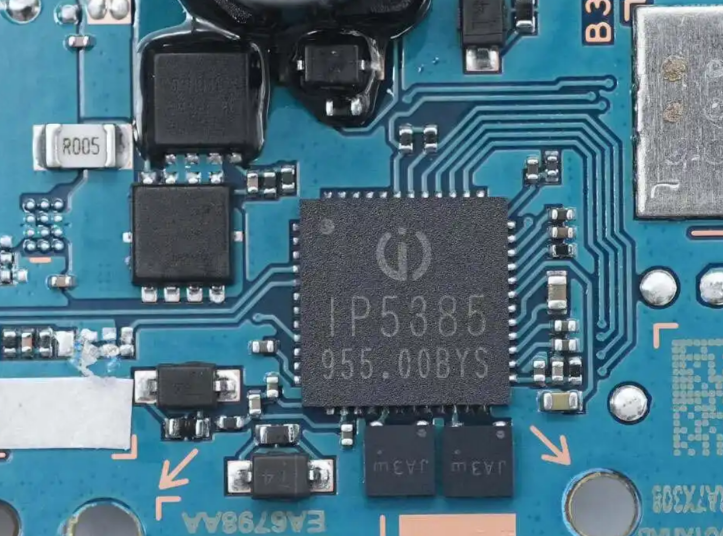

随着智能设备对续航越来越挑剔，30W快充已从高端机型走向主流应用。可当我们面对四串电池（满电16.8V、空载12V）的宽电压窗时，常规方案往往束手无策：电压、电流与温度三重挑战，稍有不慎就会触发保护、影响寿命，甚至产生安全隐患。本文将从功率拓扑、器件选型、热管理、协议兼容与未来趋势五个维度，拆解4串30W快充芯片的核心设计要点。

一、功率拓扑架构：为宽电压窗保驾护航

4串电芯带来16.8V—12V的输入波动，应对策略主要有降压（Buck）、升降压（Buck-Boost）及级联方案。

• Buck-Boost架构：无论输入高于或低于输出，都可平稳切换。通过双MOSFET同步整流，转换效率可稳在95%以上，有效降低热耗。

• 多相并联：将电流分流到两相或三相，不仅降低单相纹波、电感体积，还能分散PCB热点，配合小型风扇或金属机壳散热效率更高。

在我测试过的某款电源适配器中，三相并联Buck-Boost设计令峰值温升降低15%，验证了多相设计的优越性。

二、功率器件与驱动：GaN和Si-MOSFET的权衡

• GaN HEMT：开关速度快、导通电阻低，特别适合高频场景，可大幅压缩滤波元件，但对门极驱动要求较高，成本也更高。

• Si-MOSFET：成熟可靠，成本友好，需配合精准的死区时间和同步整流策略，才能抑制开关损耗。

驱动电路关键在高侧栅极方案：通过Boot-strap或隔离驱动IC，确保Gate驱动电压稳定；并集成<100ns的过压、过流、短路与过温保护，任何异常都能迅速关断，守护系统安全。

三、热管理设计：封装、PCB与系统散热

• 多层厚铜PCB＋过孔散热：功率MOSFET、功率电感分布在上下层，通过大量过孔引热至背板或散热片；选用底部裸铜焊盘的DFN/QFN封装，可将RθJA降至30℃/W以下。

• 自然与强制对流：便携设备常用铝合金外壳+自然对流；高密度电源系统则在散热模组内布置微风扇和热管，保证芯片结温＜100℃。

• CFD仿真+实测验证：在30W满载、环境45℃下，红外和热电偶联合测试，与仿真曲线吻合度可达90%，为后续迭代提供可靠数据。

四、系统兼容与用户体验：智能协议与动态调度

• 多协议支持：集成USB PD3.0/PPS、QC4+、SCP、FCP等主流协议栈，插即充、自动切换，无需固件升级。

• 智能电流分配：借助MCU或内置算法，实时监测单节电芯电压与内阻，动态调整充电电流，延缓衰退，提升循环寿命。

• 体验优化：当过温或电压异常时，芯片可快速限流或降压；通过Type-C指示灯和配套App，将充电功率、剩余时间等信息直观呈现。

五、未来趋势：高集成化与无线化

• 单芯片多口快充：驱动、协议栈与MCU核一体化，支持65W–100W多口输出，为笔电、平板、手机提供统一解决方案。

• 磁共振无线快充：30W级无线快充有望突破人体安全限制，将接收端与GaN驱动集成，为下一代电动工具和可穿戴设备带来真正无线体验。

• 车载与V2X：面向12V/24V车载电源，支持放电回馈（Vehicle-to-Device），让电动两轮、无人机具备双向能量管理能力。

从功率拓扑到热管理，每一步都需精准权衡。下一代4串30W快充芯片正朝着更高集成、更智能化迈进。如果你正在设计或选型，不妨结合以上架构思路与实测经验，打造既高效稳健又能赋予用户极致使用体验的产品。
