12-24v车载快充芯片推荐
返回列表 来源: 发布日期: 2026-02-11

开车时,你可能一边导航、一边直播,还要给孩子放电影。12V或24V车载电源瞬间就逼近“断崖”边缘:电压抖动、充电中断,随时可能打断行车体验。怎样在发动机启动、怠速熄火等复杂工况中,确保多口大电流快充稳定输出?选对快充芯片,无疑是一把“定海神针”。

核心参数解析

一、宽输入电压范围

12V/24V电源在点火、熄火、怠速时会出现±2V以上波动,理想芯片要能支持6–40V甚至更宽范围输入,并在全温域内保持稳定。瞬态跌落恢复时间小于20µs,能有效抵御汽车电气系统的浪涌冲击。

二、高转换效率

车载空间有限,发热是最大痛点。转换效率≥95%能大幅降低散热需求。特别要关注50%–80%负载区的效率曲线,避免轻载时效率骤降导致续航损耗。

三、输出功率与电流

主流快充标准单口45W、双口60W甚至100W级输出普遍可选。除最大输出功率(Pdiss)外,还要看各端口动态分配策略与限流机制,确保多设备同时充电时不会出现“电量之争”。

四、热管理与封装

车舱散热通道受限,芯片封装和导热设计至关重要。建议选用带金属基板或集成散热片的PowerQFN/MCBGA封装,配合多层PCB散热通道和导热介质,最大程度降低结温。

五、协议兼容与保护

选型时务必确认对PD3.0、QC4+、AFC、SCP等主流协议的支持,并具备输入过压、输出过流、短路、过温等保护。智能协议识别能根据设备需求自动切换输出曲线,提升充电效率与安全性。

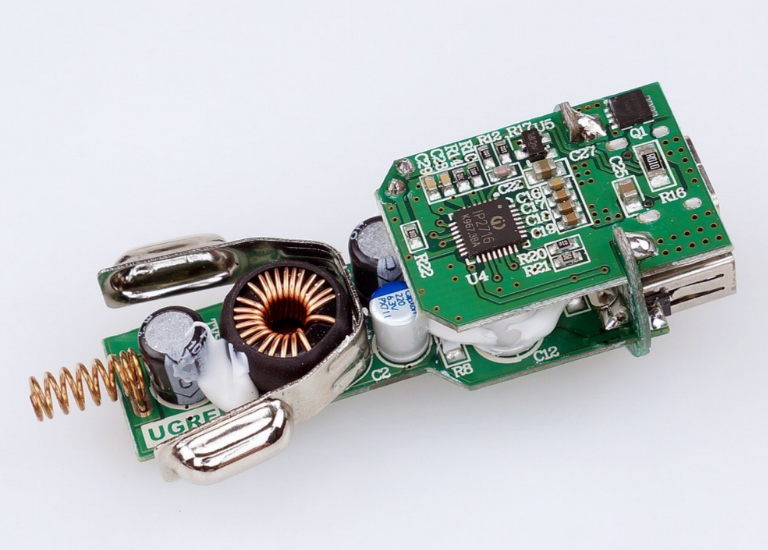

12-24v车载快充芯片推荐

主流方案对比

  1. TI TPS55185

输入6–40V,最大输出60W,峰值效率96.5%,兼容度高,封装PowerQFN 5×7mm,适合车规级OEM量产。

  1. MPS MP2145

输入4.5–36V,45W输出,效率95%,QFN 3×3mm小尺寸,低成本后装方案首选。

  1. ROHM BD9S507

输入5–32V,双口100W,效率94.8%,自带过热保护和负载均衡,适合中高端车机集成。

  1. Power Integrations InnoSwitch3-Pro

输入8–60V,输出65W,效率97%,支持GaN,封装SOP-16D/IPD,追求轻薄高效的高端定制车型可用。

选型建议

  • 追求极致效率与轻薄:InnoSwitch3-Pro最优。

  • 量产兼容、多协议:TI TPS55185。

  • 后排模块、小体积:MPS MP2145。

  • 双口大功率:ROHM BD9S507。

随着GaN器件、智能协议栈和高密度封装的落地,未来车载快充将更轻薄、高效、全兼容。在DIY后装和OEM集成中,都请结合功率需求、散热条件和成本预算,做出最贴合场景的选择。

本文标签: 车载 快充 芯片 推荐
