强光LED手电筒凭借高亮度、低功耗和长寿命的特点，已成为户外探险、夜间作业等场景的必备工具。其性能的核心在于电路设计——通过精密的电子元件协同工作，将电池能量高效转化为稳定的强光输出。本文将从基础构造到进阶电路，结合具体案例与数据，为您详解强光LED手电筒的电路图原理。

一、核心部件：构成强光手电的基础框架

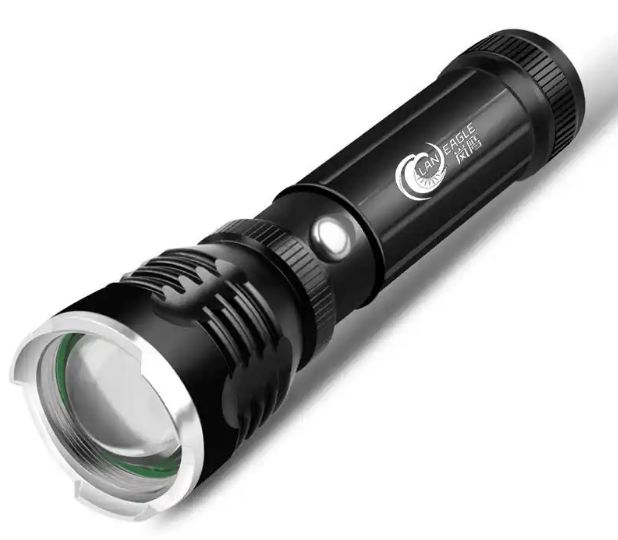

强光LED手电筒主要由发光体（LED）、供电系统（电池）、控制电路、外壳及开关等部分组成。其中，**发光二极管（LED）**是核心光源，其亮度可达400mcd（坎德拉，衡量发光强度的单位），聚焦后可照亮30米外的物体；电池提供电能，常见类型包括1.5V干电池、3.7V锂电池或锂聚合物电池；电路部分则负责电压/电流调节、模式切换及保护功能；反光杯通过反射聚焦光线，提升照明范围；开关控制电路通断，部分设计支持多模式切换。

二、工作原理：从电源到强光的能量转换

当按下开关时，电池释放电流进入电路。以高频逆变电路为例：VT（三极管）、R（电阻）和T（脉冲变压器）组成高频脉冲振荡器，将1.5V直流电逆变为高频交流电；经变压器T升压后，再通过VD（二极管）和C（电容）整流滤波，最终形成稳定高压驱动LED点亮。这一过程类似“用打气筒给气球快速充气”——低频直流电需先“加速”为高频交流，才能被变压器高效升压，最终转化为适合LED的高亮度光源。

三、关键电路模块：驱动与保护的双重保障

1. 驱动电路：决定亮度与效率的核心

• 基础驱动方案：采用7555时基集成电路（区别于普通555芯片），通过调整外围电阻（如R3）适配不同电压需求，确保LED获得稳定工作电流。

• 多模式驱动设计：以EG2808芯片为例，其OPT1、OPT2引脚通过高低电平组合（共4种状态），配合按键开关S1实现亮度调节。例如：当OPT1接地、OPT2接高电平时，支持100%全亮、25%弱光、20.4Hz频闪三种调光模式，满足矿井等特殊场景需求。

• MOS管驱动优化：使用SI2309型号MOS管作为开关元件，栅极通过电阻连接芯片LED3引脚，响应速度快且导通损耗低，能精准控制LED的亮度变化。

2. 电池保护：延长寿命的关键

针对3.7V锂聚合物电池的手电筒，电路需集成放电保护功能。当电池电压低于安全阈值（如3V）时，保护电路自动切断输出，避免过度放电导致电池容量衰减或损坏。这类似于“手机充电宝的过放保护”，确保单次使用后仍保留足够电量供下次启动。

四、典型应用案例：硬件级调光与参数验证

某款矿用手电筒采用纯硬件电路实现三档调光：首次按压开关触发100%亮度（相当于满格手机屏幕的最大亮度），二次按压切换至25%节能模式（约等于手机最低亮度的一半），三次按压启动20.4Hz频闪警示（类似救护车顶灯的频率）。其选用的EG2808芯片静态电流仅10μA（微安），远低于同类产品，有效减少待机耗电，延长电池更换周期。这种设计兼顾功能性与可靠性，尤其适合复杂环境下的应急使用。

五、选型要点：匹配需求的元件筛选

选择电路方案时，需综合考虑三项指标：①静态电流越小越好（如10μA级别），可降低非工作状态下的能耗；②驱动能力需匹配LED功率，避免因电流不足导致亮度下降；③保护功能是否完善，包括过流、短路及过放防护。此外，高频变压器的匝数比直接影响升压效率，需根据目标电压精确计算。

通过对以上内容的梳理可见，强光LED手电筒的电路设计是一个多学科交叉的工程问题，既涉及半导体物理中的载流子复合机制，又需要电磁学领域的变压器设计知识。随着技术进步，未来可能出现更智能的恒流驱动方案，进一步提升能效比与用户体验。
