现代电子设备常需不同电压等级协同工作，例如车载设备将12V蓄电池转为5V USB供电，或工业控制器从24V电源生成3.3V微处理器电压。这种电压转换的核心技术，正是DC-DC降压电路。它如同电力世界的"精密变压器"，通过开关控制与能量存储，高效完成电压的阶梯式下降。

一、DC-DC降压的底层逻辑：开关的艺术

传统线性稳压器（如LM7805）通过电阻耗散多余电压实现降压，效率低下且发热严重。而DC-DC降压电路采用脉冲宽度调制（PWM）技术——如同高速开关的水龙头，通过调节"开"与"关"的时间比例（占空比），控制输出平均电压。例如将12V输入以42%占空比开关，即可获得5V输出（12V × 0.42 ≈ 5V）。

这一过程分为两阶段：

1. 能量注入阶段：开关管导通时，输入电压直连电感与负载，电感像海绵般吸收电能并建立磁场；

2. 能量释放阶段：开关管断开后，电感磁场坍塌释放能量，通过续流二极管形成电流回路，维持负载供电。

这种"充电-放电"的循环每秒重复数万次（典型频率100kHz-2MHz），通过调节开关节奏精准控制输出电压。

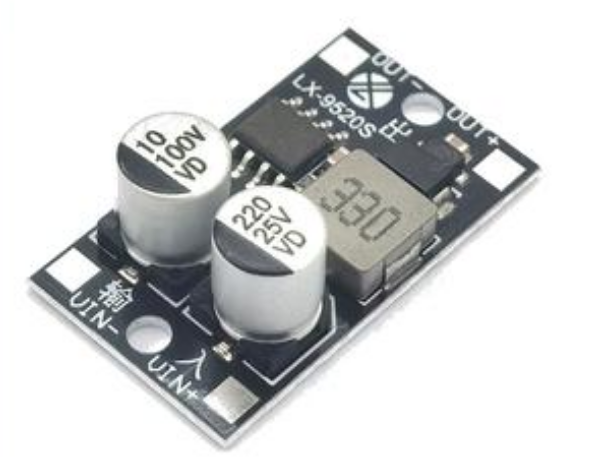

二、核心四元件的协同作战

一个完整的降压电路由四个关键组件构成闭环系统：

1. 开关管（MOSFET）：电路的"指挥官"，通常集成在芯片内部。新型同步降压方案用MOSFET替代传统二极管，效率可达95%以上；

2. 储能电感：能量中转站，其值决定电流平滑度。过小的电感导致电流纹波过大（如瀑布急流），过大会降低响应速度。经验公式：$$L = \frac{(V_{in}-V_{out}) \times V_{out}}{f \times \Delta I_L \times V_{in}}$$

3. （f：开关频率；ΔIL：纹波电流）；

4. 续流二极管：在同步架构中被MOSFET替代，但基础设计中仍不可或缺，为电感放电提供通道；

5. 输出电容：充当"电流水库"，平滑开关产生的电压波动。陶瓷电容（低ESR）与电解电容组合是常见方案。

6.


三、实战设计：12V转5V/3A电路详解

以经典芯片LM2596为例，搭建可靠降压系统需关注以下环节：

1. 芯片选型：选择支持>3A电流的型号（如LM2596-5.0固定输出版），避免满负荷过热；

2. 电感计算：假设开关频率150kHz、纹波率30%，则：

3. $$L = \frac{(12V-5V) \times 5V}{150kHz \times 0.3 \times 3A \times 12V} ≈ 22μH$$

4. 选用饱和电流>4A的功率电感（如CDRH125系列）；

5. 电容配置：输入侧并联100μF铝电解电容+10μF陶瓷电容滤除干扰；输出侧采用47μF低ESR电容；

6. 续流二极管：选择3A以上肖特基二极管（如SS34），其低压降特性减少损耗；

7. 散热设计：芯片加装2×2cm铝散热片，PCB预留铜箔散热区。

四、性能优化的关键技术

1. 布局的艺术：缩短开关回路路径（SW引脚-电感-二极管）可降低电磁干扰。地平面分割与单点接地能避免噪声耦合；

2. 动态响应增强：反馈电阻并联1nF补偿电容，提升负载突变时的电压稳定性；

3. 效率提升策略：

• 同步整流方案（如MP1584）替代二极管；

• 选择直流阻抗<20mΩ的电感；

• 开关频率提升至1MHz以上（需注意开关损耗折衷）；

1. 保护机制：增加输入反接保护二极管与输出过流检测电阻，提升电路鲁棒性。

五、避坑指南：新手常见设计误区

1. 电感饱和陷阱：使用标称3A的电感在3A负载下可能因饱和失效，需选择饱和电流为负载1.3倍以上的型号；

2. 电容的隐性杀手：忽略电容ESR（等效串联电阻）导致输出电压纹波超标，例如3A负载下ESR>0.1Ω时纹波超300mV；

3. 散热计算盲区：芯片功耗需同时考虑开关损耗$$P_{sw} = \frac{1}{2} V_{in} I_{out} (t_r+t_f) f$$和传导损耗$$P_{cond}=I_{out}^2 R_{ds(on)}$$；

4. 反馈网络干扰：反馈走线远离电感与二极管，避免耦合开关噪声。

从古老的线性电源到现代开关电源，DC-DC技术的发展犹如电力电子进化的缩影。掌握其设计精髓，不仅能打造高效的能源转换系统，更能深入理解电能控制的底层哲学。当我们拆解一个手机充电器或车载适配器时，那些不起眼的电感、电容与芯片，正以精妙的协作演绎着电压变换的物理之舞——这正是工程与艺术完美融合的实证。
