降压DC芯片如同电子设备的“微型供电局”，默默完成电压转换与能量分配的核心任务。当工程师面对5V电源需输出3.3V或12V需降至5V等场景时，这类芯片以高达95%的转换效率替代低效的线性稳压器，成为现代电子设计的基石。

一、降压芯片核心原理与类型

电压的“精准裁剪术”

降压芯片（Buck Converter）通过高频开关管将输入电压切割成脉冲，再经电感电容滤波输出平滑直流。例如输入5V经50%占空比开关可输出2.5V，类似快速开关的水龙头调节出水流量。主流方案分两类：

• 异步整流（Diode-based）：传统结构简单，但续流二极管导致0.3V-0.7V压降损耗，如同管道漏水降低效率。

• 同步整流（Synchronous）：采用MOS管替代二极管（如MT2492、MT3410LB），损耗压降低至0.1V以下，效率提升8%-15%，成为当前主流。

二、四大主流降压芯片型号解析

1. 超低压差场景首选：MT3410LB

输入电压2.3V-7V，支持1.3A输出，最大亮点是100%占空比能力。当输入电压逼近输出电压时（如3.3V转3.0V），芯片持续导通不切换，避免开关损耗，如同保持桥梁畅通而非频繁开合闸门。特别适合电池供电设备（如蓝牙耳机），在电量耗尽前最大限度延长续航。

2. 高功率密度之王：XL4016E1

TO220-5封装内集成40V/8A输出能力，相当于指甲盖大小芯片驱动两台笔记本电脑功耗。宽输入电压兼容汽车电瓶波动，内置过热保护使其在散热器不足时仍可靠工作，常见于车载设备、工业控制器。

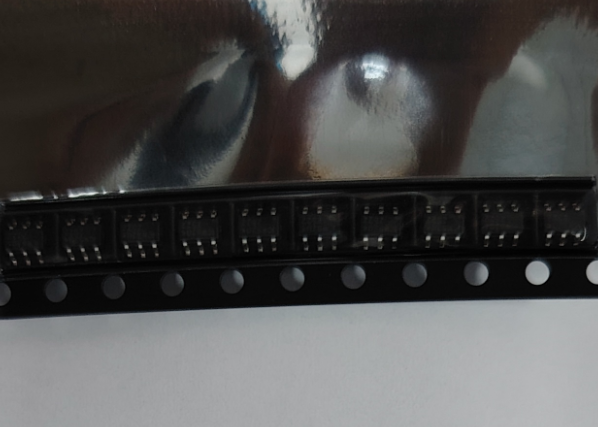

3. 微型化设计利器：SOT23封装芯片群

• MT2492：16V/2A能力压缩至SOT23-6封装（3mm×1.6mm），比米粒更小，成本仅0.2元。丝印代码"A616"如同其身份证，贴片机可高速焊接于智能手表主板。

• TCS4110：1.5MHz超高开关频率（普通芯片约500kHz），电感体积缩减70%，助力TWS耳机充电仓突破极限尺寸。

4. 高压工业级方案：XD308H

600V输入耐压颠覆传统认知，可直接从380V工业母线取电。相当于在闪电环境中稳定点亮LED，应用于智能电表、光伏逆变器等恶劣环境。

三、关键参数场景化解读

1. 效率（Efficiency）：

2. 同步整流芯片效率达92%-95%（如MT3410LB），相当于100斤粮食产出95斤面粉，而异步方案仅85斤。每提升1%可为无人机增加2分钟续航。

3. 开关频率（Switching Frequency）：

4. 300kHz-1.2MHz可调频率是空间与效率的权衡。高频（如1.2MHz）允许使用微型电感（如0603尺寸），但效率降低3%；低频（300kHz）节省5%能耗但需更大电感，如同选择密集班次小巴或稀疏班次大巴。

5. 热管理（Thermal）：

• SOP-8封装（如EUP3270）散热能力约1W，无散热片时需限流50%使用

• QFN封装底部露铜（如RK860系列）导热效率提升3倍，8A负载无需额外散热。

四、选型实战指南

场景一：物联网传感器节点

• 需求：3.7V锂电池→1.8V MCU供电，尺寸≤4mm²，待机功耗≤10μA

• 方案：MT3410LB（SOT23-5）

• 优势：100%占空比榨干电池能量，关断电流仅1μA，如同一名极致节能的守夜人。

场景二：12V工控模块电源

• 需求：9V-36V输入→5V/3A输出，耐受汽车冷启动电压尖峰

• 方案：XL4016E1（TO220-5）

• 优势：40V耐压余量充足，内置温度补偿避免低温宕机。

场景三：600V智能电表辅助电源

• 需求：直接从交流电取电，输出隔离5V

• 方案：XD308H +变压器

• 突破性：省去独立AC-DC模块，成本降低40%。

五、国产替代加速破局

0.15元单价的MT3410LB打破TI/ADI垄断，价格仅为国际品牌的1/5。深圳供应链24小时发货能力（如千核半导体），比进口芯片6周交期更具弹性。需注意国产芯片丝印代码（如"A616"代表MT2492、"AS11DB"对应MT3410LB），如同行业内的摩斯密码需工程师破译。

从指甲盖大小的SOT23到驱动8A电流的TO220，降压DC芯片的进化史是电子工业微型化与高效化的缩影。未来氮化镓（GaN）技术将进一步把效率推至98%，而国产芯片的渗透率有望在5年内突破70%，这场静默的能源革命正在每个电路板上演。
