在工业控制、LED照明或小型电子设备供电等场景中，常遇到将24V直流电转换为5V的需求。此时有人可能会想到用电阻分压来实现降压，但这种方法真的可行吗？让我们从原理到实践逐步剖析。

为什么不能简单靠电阻降压？

根据欧姆定律（I=U/R），若已知负载电流I，理论上可通过公式R=(24−5)/I计算出所需串联电阻值。例如当负载电阻为100Ω时，需额外串联380Ω的电阻才能实现24V到5V的转换。然而实际应用中存在两大致命缺陷：一是负载阻抗并非恒定——如电机启动瞬间电流骤增会导致电压波动；二是能量损耗惊人，多余电能全部转化为热能浪费在电阻上，如同用沸水煮鸡蛋却只为了喝一口温水般低效。

理想与现实的落差：以风扇为例的推演

假设我们要驱动一个标称工作电流0.1A的小型风扇。按照基础算法，所需电阻应为(24−5)/0.1=190Ω。但这只是静态模型！一旦风扇转速变化引起电流波动，输出电压就会像过山车般起伏不定。更糟糕的是，如果误将多个不同功率的设备并联在这个电路上，轻则部分元件无法正常工作，重则可能烧毁整个系统——这就像用同一把钥匙开所有门锁，显然行不通。

专业方案对比：稳压芯片的优势

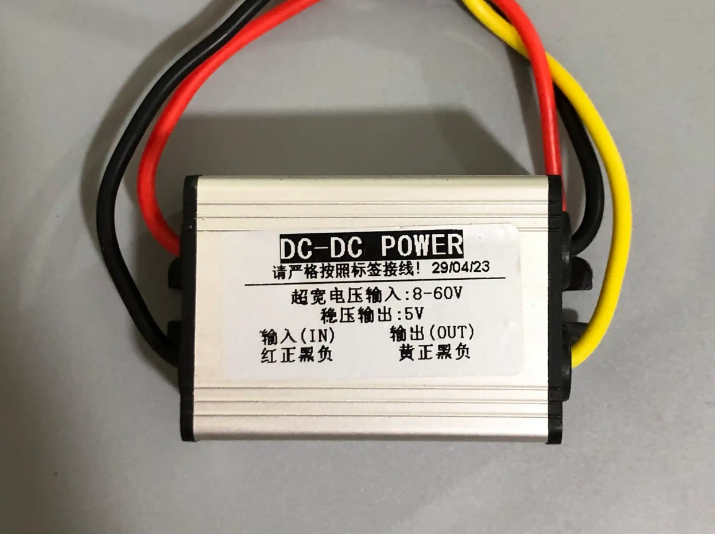

相较于原始的电阻降压法，现代电子工程普遍采用线性稳压器（如78L05）或开关型DC-DC转换模块。以78L05为例，其内部集成了过载保护和热关断功能，能在输入电压8~35V范围内稳定输出5V。设计师通过精心选型限流电阻R1（典型值为160Ω/1.6W），既保证了芯片自身的散热安全，又实现了对电磁阀等感性负载的有效抑制。这种方案犹如给电路装上“智能阀门”，自动调节水流大小而非粗暴截断。

多级降压的智慧：阶梯式能量管理

针对24V到5V较大的压差，工程师们开发出多级降压策略。先通过一级转换将电压降至中间值（如12V），再进行二次精调至目标值。这种做法好比登山时设置多个休息平台，既减轻了单次攀爬的压力，又提高了整体效率。采用AH2596这类同步整流芯片时，转换效率可提升至90%以上，远比单一电阻方案节能得多。

实战指南：如何选择合适方案？

对于毫安级的微功耗场景（如传感器供电），使用LM7805搭配水泥电阻仍是经济之选；而在安培级大电流应用中（如电动工具调速），必须选用带散热片的开关电源模块。关键决策因素包括：负载特性（阻性/感性）、功率等级、成本预算以及安装空间限制。就像选鞋要合脚一样，没有最好的方案，只有最适合的设计。

常见误区警示录

许多初学者容易陷入三个认知陷阱：①认为只要算出电阻值就能万能适用；②忽视功率余量导致元件过热失效；③错误地将高低压设备直接并联在同一电阻网络上。这些操作如同在薄冰上建造房屋，看似可行实则危机四伏。正确的做法始终是先明确负载参数，再进行仿真验证，最后通过实测数据优化设计。

将24V转换为5V绝非简单地串接几个电阻就能解决的问题。它需要综合考虑电气特性、能量效率和系统稳定性，就像调配鸡尾酒不仅要选择基酒，更要讲究配比与调和工艺。唯有遵循科学的设计流程，才能让电力转换既高效又安全。
