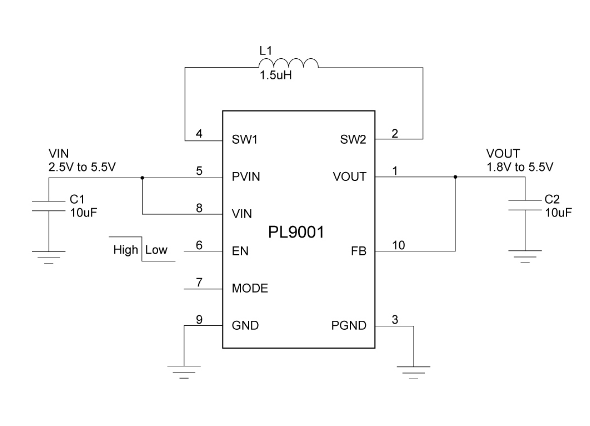

在电子设计领域，如何高效、稳定地实现电压的升与降，一直是工程师们需要面对的挑战。无论是将电池输出的电压提升以满足特定芯片的工作需求，还是将较高的输入电压降至合适的水平，DCDC升压降压电路都扮演着不可或缺的角色。其核心在于巧妙地利用开关管快速导通与关断，通过调节脉冲信号的占空比来控制输出电压的高低。

理解电容与电感的特性

要掌握DCDC电路的工作原理，首先需要了解两个关键元件：电容和电感。电容具有"阻直流、通交流"的特性，其两端的电压不能突然改变，这一特性使得它在电路中能起到滤波和储能的作用。电感则恰恰相反，它表现为"阻交流、通直流"，并且通过电感的电流不能突变。这两种元件在电路中的独特行为，为电压转换提供了基础。

升压电路的工作奥秘

升压电路的核心在于利用电感储存和释放能量的特性。当开关管导通时，电流流过电感，电感将电能以磁场的形式储存起来；当开关管断开时，电感会试图维持电流不变，产生一个感应电压，这个电压与电源电压叠加，从而在输出端获得高于输入的电压。这就好比一个巧妙的水泵系统，先缓慢蓄水，然后突然加速释放，从而产生更高的水压。

在实际设计中，二极管的角色至关重要，它在开关管导通时阻止电容通过开关管放电，在开关管关断时则为电感释放能量提供通路。而输出电容则像是一个缓冲水池，平滑因开关动作引起的电压波动，确保输出电压的稳定。

降压电路的巧妙之处

与升压电路相反，降压电路的目标是获得低于输入的稳定电压。其工作过程同样依赖于开关的快速切换：当开关闭合时，输入电源为电感和负载供电，同时为电容充电；当开关断开时，电感中储存的能量通过续流二极管形成回路，继续为负载供电。通过精确控制开关导通与断开时间的比例（即占空比），就可以调节输出电压的平均值。

关键元件选型指南

成功的DCDC电路设计离不开恰当的元件选型。电感的选择需要考虑其电感值和额定电流值。以升压电路为例，计算公式为L×I=Et/r，其中Et为伏秒积，r通常取0.4。电感额定电流值需不小于(1+r/2)×IL，其中IL为电感电流。

二极管必须能够承受电路中的最大电流和最高电压。一般来说，二极管的额定电流应至少为最大平均二极管电流的两倍，额定电压应比最大二极管电压高出至少20%。

电容的选择则需考虑其额定电压和等效串联电阻（ESR）。电容电压应至少高于工作电压20%-50%，对于钽电容，最好高于一倍。同时，需注意ESR对输出纹波的影响，特别是在使用钽电容或铝电解电容时。

实用设计技巧与常见误区

实践中，工程师可以遵循明确的设计步骤：首先明确输入电压范围、输出电压和最大负载电流等需求；然后计算最大占空比D=（VO-VIN）/VO；接着确定开关频率，并据此计算导通时间；最后根据伏秒积等参数进行电感选型。

值得注意的是，升压电路的输出电流能力有限，在设计时需要确保输入电流足够大。此外，虽然理论上可以通过串联电池获得更高电压，但在实际应用中，dcdc转换器提供了更灵活、高效的解决方案。

现代DCDC电路的效率通常可达90%以上，这意味着大部分能量被有效转换，仅有少量以热的形式损耗。对于常见应用，如B628与XL6019等芯片可以解决大多数升压问题，而更复杂的设计则可考虑TPS55340、TPS40210等专业芯片。

通过深入理解DCDC升压降压电路的工作原理和设计要点，工程师能够为各种电子设备设计出高效、可靠的电源管理系统，为电子设备的高效运行提供坚实基础。
