12v转5v电路图及原理
返回列表 来源: 发布日期: 2025-08-08

在当今电子设备高度普及的时代,不同设备的供电需求千差万别。其中,将常见的12V电压转换为广泛应用的5V电压是一项基础且关键的技术。无论是为手机充电、驱动小型传感器,还是给各类便携设备供电,这一转换过程都扮演着重要角色。下面,让我们一同深入探究12V转5V电路图及其背后的原理。

核心原理:降压的艺术

12V转5V本质上是一种直流电压的降压转换。就像城市供水系统中的水塔,通过管道将高处的水引到低处供居民使用一样,电路也需要特定的元件来实现电压的平稳降低。最常见的实现方式是基于BUCK电路降压原理。这种拓扑结构犹如一位精准的调酒师,能够按需调配出合适浓度的美酒——在这里就是准确的5V输出。

以采用同步整流芯片MP2307结合电阻、电感、电容和肖特基二极管构成的方案为例。当输入12V直流电时,芯片如同指挥家般协调各元器件工作。电感储存能量并在适当时候释放,起到平滑电流的作用;电容则像水库一样缓冲电压波动;而肖特基二极管以其低正向压降特性提高整体效率。这些组件协同作战,确保了从高压到低压的安全过渡。

典型设计方案解析

市场上存在多种成熟的设计方案。比如基于LM2596芯片的设计,它支持大电流输出(可达3A),并能根据负载大小自动调整电流供应。这意味着如果连接的是小功率设备如蓝牙耳机,它只会提供刚好足够的电量;若是大功率设备如平板电脑,则能迅速提升至满额输出。这种智能调节机制既保证了稳定性又避免了不必要的能量浪费。

另一个简单实用的选择是使用LM7805线性稳压器。虽然其工作效率相对较低,但由于结构简单、成本低廉,非常适合对效率要求不高的应用场合。该方案仅需少量外围元件即可完成电压转换,如同搭建积木般容易上手。

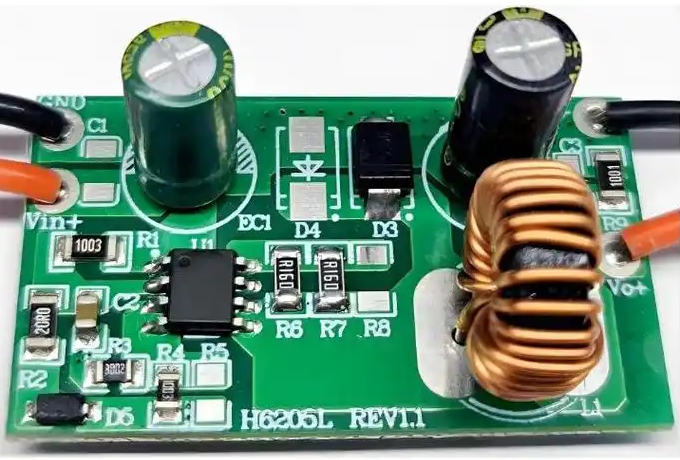

12v转5v电路图及原理

关键元件的选择与作用

在构建可靠的12V转5V电路时,每个元件都有其独特使命。变压器作为核心部件之一,负责初步降低电压等级。想象一下,它就像一个变速齿轮箱,把高速旋转的动力转化为更适合的速度传递给后续装置。与之配合的二极管则扮演着守护者的角色,防止反向电流损坏敏感器件。

电阻和电容的组合更是巧妙。电阻如同限流阀,控制着电流的大小;而电容则充当蓄水池,吸纳多余的电荷并在需要时释放出来,有效减少纹波干扰。特别是大容量电解电容的应用,显著提升了系统的抗干扰能力,使输出更加纯净稳定。

实际应用中的考量因素

实际设计过程中还需考虑诸多细节。例如PCB布局直接影响着电磁兼容性和热管理能力。合理的走线规划可以避免信号串扰,就像城市规划中的道路网络设计那样重要。此外,散热措施也不容忽视,尤其是在处理较大功率传输时,良好的散热设计相当于给电子设备穿上了一件防护服。

针对不同应用场景,工程师们会权衡性能与成本之间的关系。有些商用模块为了追求极致性价比,可能会在某些方面做出妥协。但对于专业级应用而言,严格遵守设计规范才能确保长期可靠运行。

现代技术的演进方向

随着半导体工艺的进步,新型DC-DC降压转换器不断涌现。它们集成度更高、效率更好,甚至可以实现多路输出和动态调节功能。这类先进解决方案正在逐步取代传统线性稳压方案,成为主流选择。例如某些高端产品已经能够实现超过90%的能量转换效率,几乎接近理论极限值。

12V转5V看似简单的任务背后蕴含着丰富的工程智慧。从基础原理到具体实现,再到优化改进,每一个环节都需要精心设计。无论是初学者还是资深工程师,都能在这个过程中找到乐趣与挑战。希望本文能帮助读者更好地理解这一关键技术,并在实践中加以运用。

本文标签: 12v 5v 电路
