在电子项目开发中，将常见的12V电压（如铅酸电池、适配器输出）稳定高效地转换为5V电压，为单片机（如Arduino、STM32）、传感器、数字电路或其他低压设备供电，是一项非常普遍且关键的需求。要实现这一目标，**LM2596系列DC-DC降压开关稳压芯片**凭借其优异的性能、极高的可靠性和极高的性价比，成为了工程师和爱好者的首选方案之一。本文将深入探讨LM2596芯片的特点、工作原理、应用电路以及使用技巧。

## 一、LM2596芯片的核心优势

LM2596绝非普通的线性稳压器（如7805），它是一款**开关模式降压(Buck)稳压器**。这为其带来了显著优势：

1. **高效率 (Up to 90%+)：** 开关电源的核心优势在于效率。LM2596通过快速开关内部MOSFET管来控制能量传递，相比线性稳压器（通过“烧掉”多余电压来降压，效率常低于40%），其转换效率通常在80%-90%甚至更高。这意味着更少的能量以热能形式损耗，系统发热小，电池供电设备续航时间更长。

2. **大输出电流 (3A)：** LM2596系列（特别是LM2596S-ADJ或LM2596S-5.0）能够持续提供高达3A的输出电流，轻松满足大多数5V设备的供电需求，如驱动多个舵机、高亮LED灯带、小型显示屏等。

3. **宽输入电压范围 (4.5V - 40V)：** 其宽达4.5V至40V的输入电压范围，使其不仅能处理稳定的12V输入，还能适应汽车电瓶（波动范围大，如10V-15V）、24V工业电源、太阳能板输出电压波动等多种场景，鲁棒性强。

4. **固定/可调输出电压：**

* **固定输出版本 (LM2596S-5.0)：** 出厂预设为精准的5V输出，无需外部分压电阻，电路设计最简单。

* **可调输出版本 (LM2596S-ADJ)：** 通过两个外部电阻即可在1.2V至37V范围内灵活设定所需输出电压，应用范围极广（如转为3.3V, 9V等）。

5. **集成度高，外围元件少：** 芯片内部集成了频率补偿电路、固定频率振荡器(150KHz)、高压开关管以及完备的关断/热保护电路，大大简化了电路设计，只需要电感、二极管、输入输出电容等少量外围元件即可工作。

6. **出色的热性能与保护：** 内置热关断保护能在芯片温度过高时自动停止工作防止损坏；限流保护可预防输出短路或过载。

7. **成本效益高：** LM2596以其成熟的技术和广泛的应用，芯片本身及其核心元件（如电感）价格非常低廉。

## 二、LM2596工作原理简述

LM2596采用经典的**Buck降压拓扑**：

1. **开关导通期：** 内部MOSFET开关管导通。输入电流经开关管、电感流向负载，同时对输出电容充电。电感储存磁能，电流线性增加。

2. **开关关断期：** MOSFET开关管关断。电感电流不能突变，通过续流二极管（非常重要！）形成回路继续向负载供电，并给输出电容补充能量。电感释放储存的磁能，电流线性减小。

3. **PWM控制：** 芯片内部的误差放大器将输出电压采样（通过反馈引脚`FB`）与参考电压(ADJ版为1.235V)比较。根据误差大小，调节PWM信号的占空比（导通时间与周期之比），动态控制开关管的通断时间比例，从而精确维持输出电压稳定在设定值。固定5V版的`FB`在内部已连接好。

## 三、典型应用电路解析 (以固定5V输出为例)

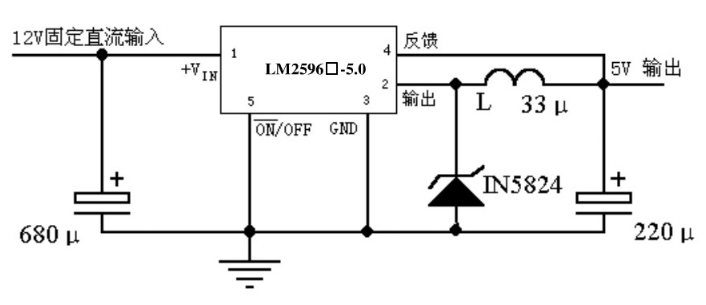

下图是LM2596S-5.0实现12V转5V/3A的最基本电路图（元件参数需要根据负载电流和设计优化选择）：

```

```

1. **输入电容 C1 (电解电容, 如100uF/25V)：** 就近放置在芯片VIN和GND引脚之间，用于滤除输入电源线上的高频噪声，并为芯片提供瞬间大电流（开关动作时）。

2. **续流二极管 D1 (肖特基二极管, 如SS34 - 3A/40V)：** **绝对关键元件！** 必须选**快速恢复二极管（FRD）或肖特基二极管(SBD)**，以承受开关切换时电感释放电流的回路。普通1N4007等慢速二极管会导致效率严重下降且芯片发烫甚至损坏。常用型号如1N5822 (3A/40V), SS34 (3A/40V)。

3. **功率电感 L1 (关键元件)：** 储存和释放能量的核心器件。对于3A输出、150KHz开关频率，电感值通常在33uH到100uH之间（常见47uH或68uH）。**必须选择电流饱和值(Irms/Isat)大于最大输出电流（建议>4-5A）的功率电感**。劣质电感饱和会导致效率骤降和芯片发烫。带屏蔽的功率电感效果更好。

4. **输出电容 C2, C3：**

* **C2 (电解电容, 如220uF-470uF/10V)：** 主要作用是平滑输出电压，提供负载瞬态变化时所需的电流，减小纹波。

* **C3 (陶瓷电容, 如10uF/16V + 0.1uF)：** 就近放置在VOUT和GND之间，用于滤除高频开关噪声。低ESR的陶瓷电容效果最好。

5. **反馈网络 (仅可调版LM2596S-ADJ需要)：** 固定5V版`FB`引脚内部已处理。可调版需连接两个精密电阻(R1, R2)，按公式 `Vout = 1.235V * (1 + R1/R2)` 设定输出电压。

## 四、如何使用LM2596模块

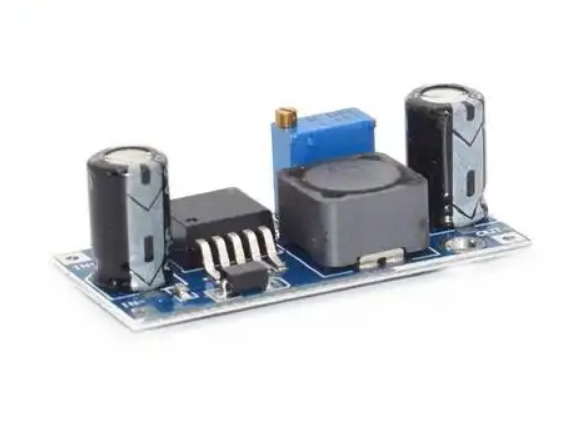

市面上有大量基于LM2596芯片的**现成降压模块**，极大简化了使用：

1. **模块优点：**

* 元件（电感、二极管、电容）已优化选择和焊接好。

* 提供输入(IN+/IN-)、输出(OUT+/OUT-)接线柱或端子。

* 可调模块带精密电位器旋钮调节电压。

* 通常带输入输出指示灯。
