在电子设备供电领域，将较高的直流电压转换为更低且稳定的工作电压是常见需求。其中，12V转5V的降压应用与12V转3.3V的稳压场景尤为典型，它们如同电力世界的“桥梁”，连接着电源输入与负载设备之间的能量通道。

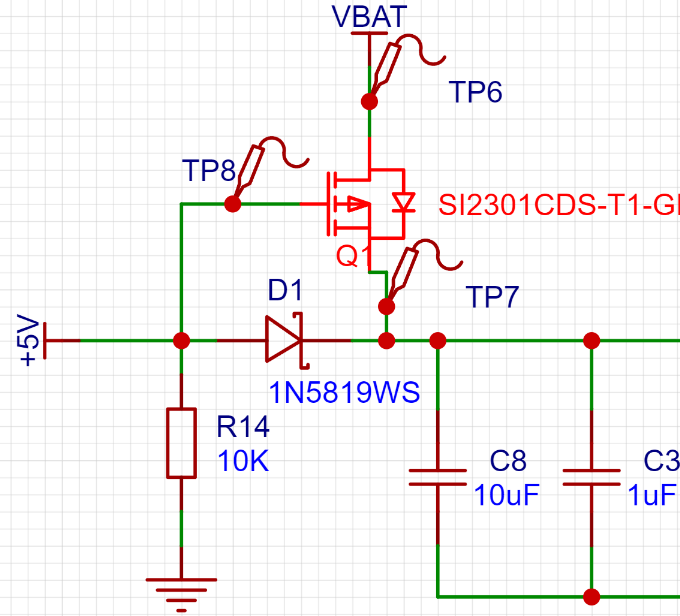

一、12V转5V降压芯片原理及典型电路

当输入为12V直流电时，首先会经过输入电容进行滤波处理——这好比水流进入管道前的沉淀池，能有效滤除高频杂波和尖峰干扰，确保后续电路获得相对纯净的能量源。随后，信号接入降压芯片的VIN引脚。此类芯片内部集成了开关管与电感组成的拓扑结构，其工作机制如同精密的节奏控制器：开关管以特定频率周期性通断，使电感产生脉冲式电压波动；而这些脉冲再经输出端的滤波电容平滑后，最终输出稳定的5V直流电。这种基于BUCK架构的设计（如TPS562201方案），不仅支持宽范围输入（4.5V~17V），还能通过调整分压电阻R1/R2的比例或改变电感、电容参数灵活设定输出值，适配不同功率需求的开发板或模块供电场景。

二、12V转3.3V稳压芯片的核心机制

相较于开关型降压方案，采用低压差线性稳压器（LDO）实现12V到3.3V转换则更注重精度与稳定性。以AMS1117为例，其内部搭载反馈回路系统，犹如自动调温器般实时监测输出端电压变化。当检测到偏差时，立即修正内部导通阻抗，配合外部预设的反馈电阻网络，可将输出锁定在精确的3.3V水平。该类芯片的优势在于纹波极小、响应速度快，特别适合对噪声敏感的数字电路（如微控制器、传感器模组）。实际搭建电路时，同样需要先对输入侧做滤波处理，再将净化后的12V送入芯片VIN脚，利用反馈电阻矩阵实现目标电压校准。

三、关键组件选型与设计考量

无论是降压还是稳压方案，外围元件的选择都直接影响系统性能。例如电感值决定了储能效率与体积平衡点，过大可能导致动态响应滞后，过小则加剧电流峰值；输出电容的ESR特性影响着纹波抑制能力，陶瓷电容因低等效串联电阻成为优选。对于可调版本芯片，工程师还需根据公式计算分压比——这类似于天平两端配重的过程，需兼顾精度与功耗的双重约束。值得注意的是，两类电路虽目标不同，但都遵循“先滤波、后转换、再稳压”的基础流程，体现了电源设计的普适性原则。

四、应用场景对比与优势分析

在工业控制领域，12V转5V方案常用于为USB接口设备供电，其高效率特性可减少电池损耗；而在物联网节点中，12V转3.3V的LDO方案则因超低噪声特性更受青睐，能保障无线通信模块的信号完整性。从能量转换角度看，开关型降压器的能效比通常高于线性稳压器，但在负载电流极低时，LDO反而可能因静态电流更小而占据上风。这种性能差异犹如汽车变速箱的不同档位选择，需要设计师根据具体工况做出最优决策。

五、实践注意事项与调试技巧

实际焊接组装时，布局走线的寄生参数不容忽视：高频频段下，细小的导线电感都可能引发振荡。建议采用短而粗的迹线连接关键节点，并在芯片附近布置去耦电容形成局部储能网络。调试阶段可借助示波器观察开关波形质量，理想状态下应呈现干净的方波边缘；若出现振铃现象，则需检查输出电容的选型是否合理。对于批量生产的电路板，还应考虑温度漂移对电阻分压网络的影响，必要时引入温度补偿机制以确保全温域内的电压稳定性。

这些技术细节共同构成了可靠电源设计的基石，为各类电子设备提供稳定的能量支撑。
